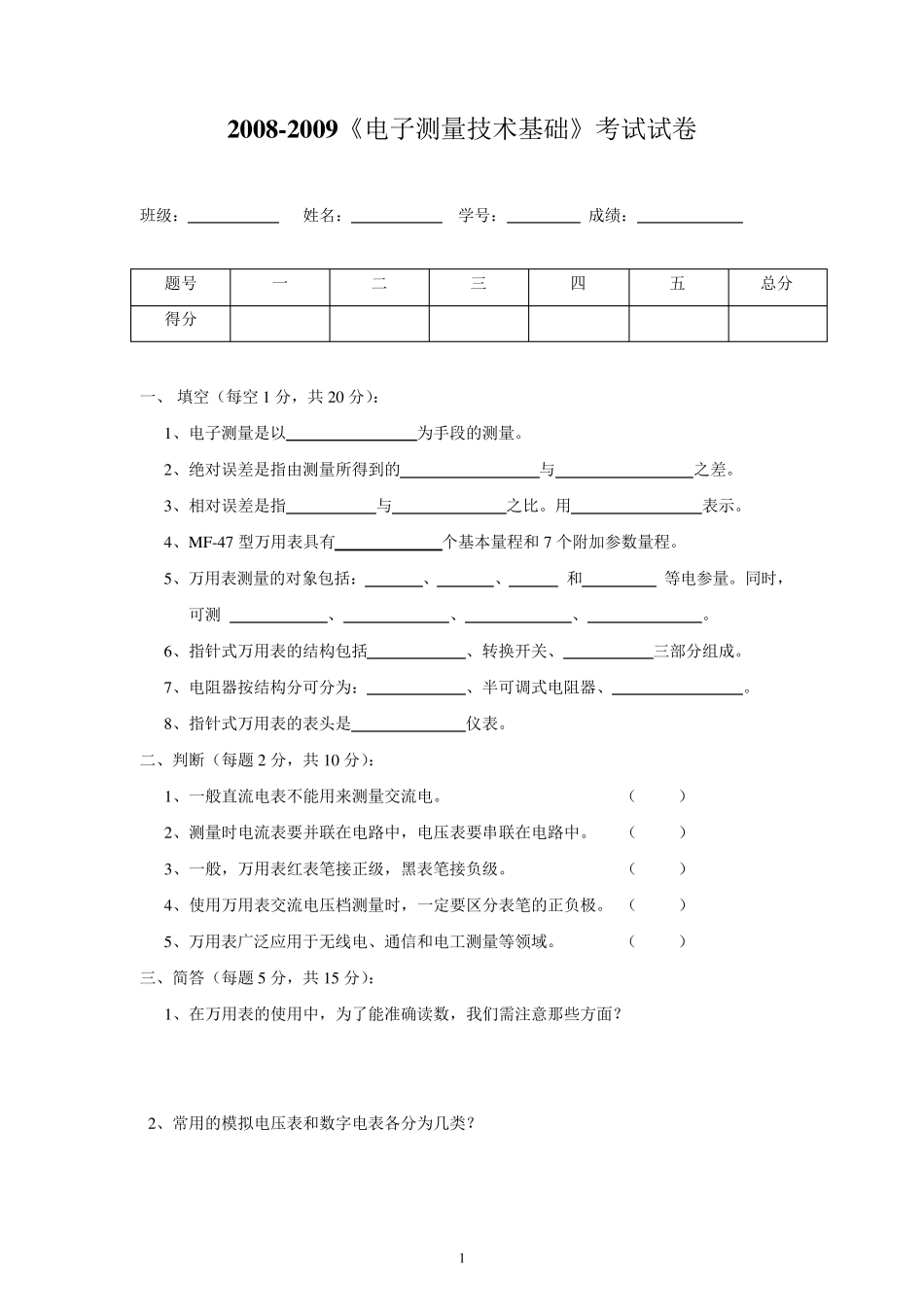

1 2 0 0 8 -2 0 0 9 《电子测量技术基础》考试试卷 班级： 姓名： 学号： 成绩： 题号 一 二 三 四 五 总分 得分 一、 填空（每空 1 分，共 20 分）： 1、电子测量是以 为手段的测量
2、绝对误差是指由测量所得到的 与 之差
3、相对误差是指 与 之比
4、M F-47 型万用表具有 个基本量程和 7 个附加参数量程
5、万用表测量的对象包括： 、 、 和 等电参量
同时，可测 、 、 、
6、指针式万用表的结构包括 、转换开关、 三部分组成
7、电阻器按结构分可分为： 、半可调式电阻器、
8、指针式万用表的表头是 仪表
二、判断（每题2 分，共 10 分）： 1、一般直流电表不能用来测量交流电
（ ） 2、测量时电流表要并联在电路中，电压表要串联在电路中
（ ） 3、一般，万用表红表笔接正级，黑表笔接负级
（ ） 4、使用万用表交流电压档测量时，一定要区分表笔的正负极
（ ） 5、万用表广泛应用于无线电、通信和电工测量等领域
（ ） 三、简答（每题5 分，共 15 分）： 1、在万用表的使用中，为了能准确读数，我们需注意那些方面
2、常用的模拟电压表和数字电表各分为几类
2 3、使用万用表的欧姆档测量电阻的操作步骤是

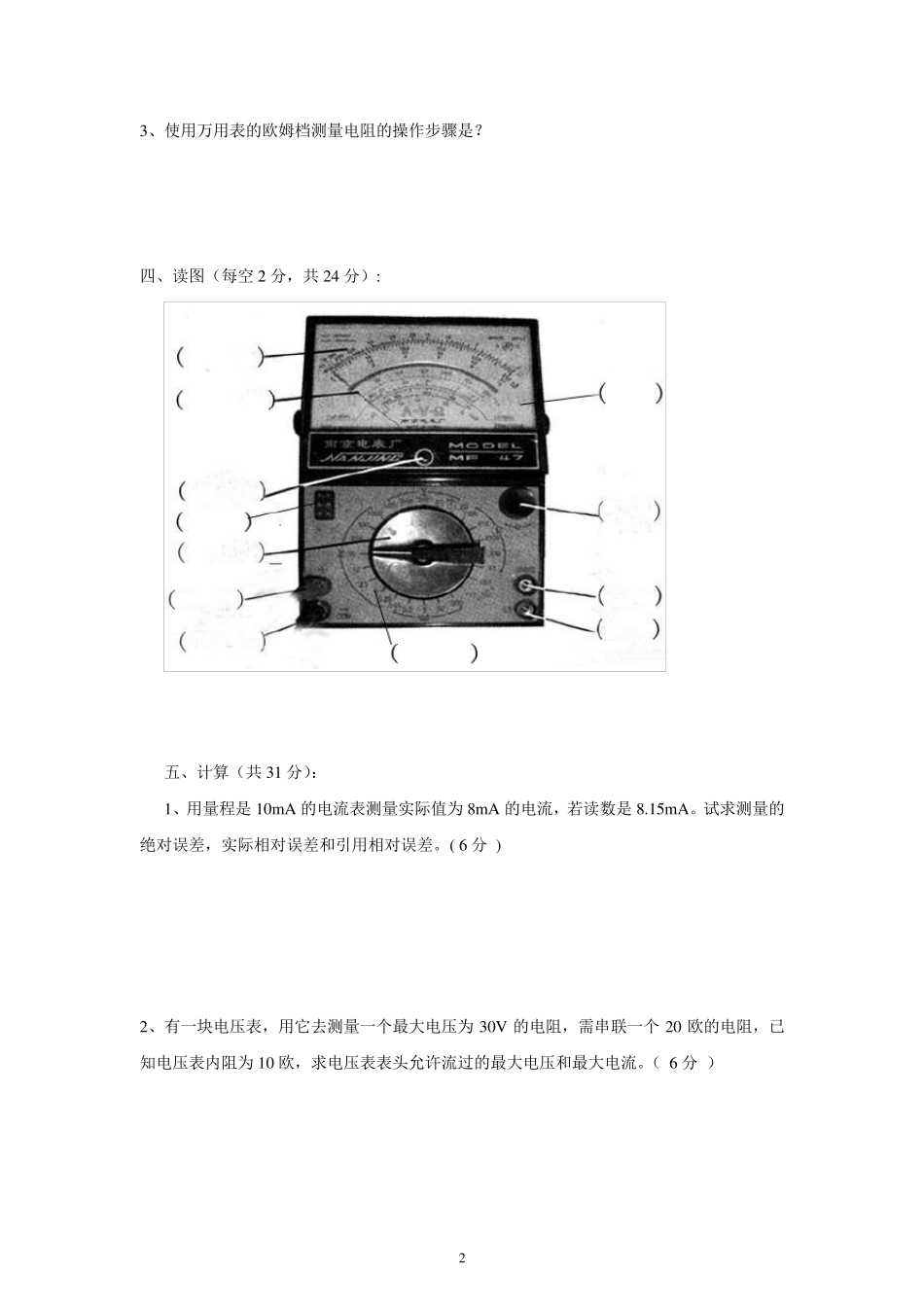

四、读图（每空 2 分，共 24 分）: 五、计算（共 31 分）： 1、用量程是 10mA 的电流表测量实际值为 8mA 的电流，若读数是 8
试求测量的绝对误差，实际相对误差和引用相对误差
( 6 分 ) 2、有一块电压表，用它去测量一个最大电压为 30V 的电阻，需串联一个 20 欧的电阻，已知电压表内阻为 10 欧，求电压表表头允许流过的最大电压和最大电流

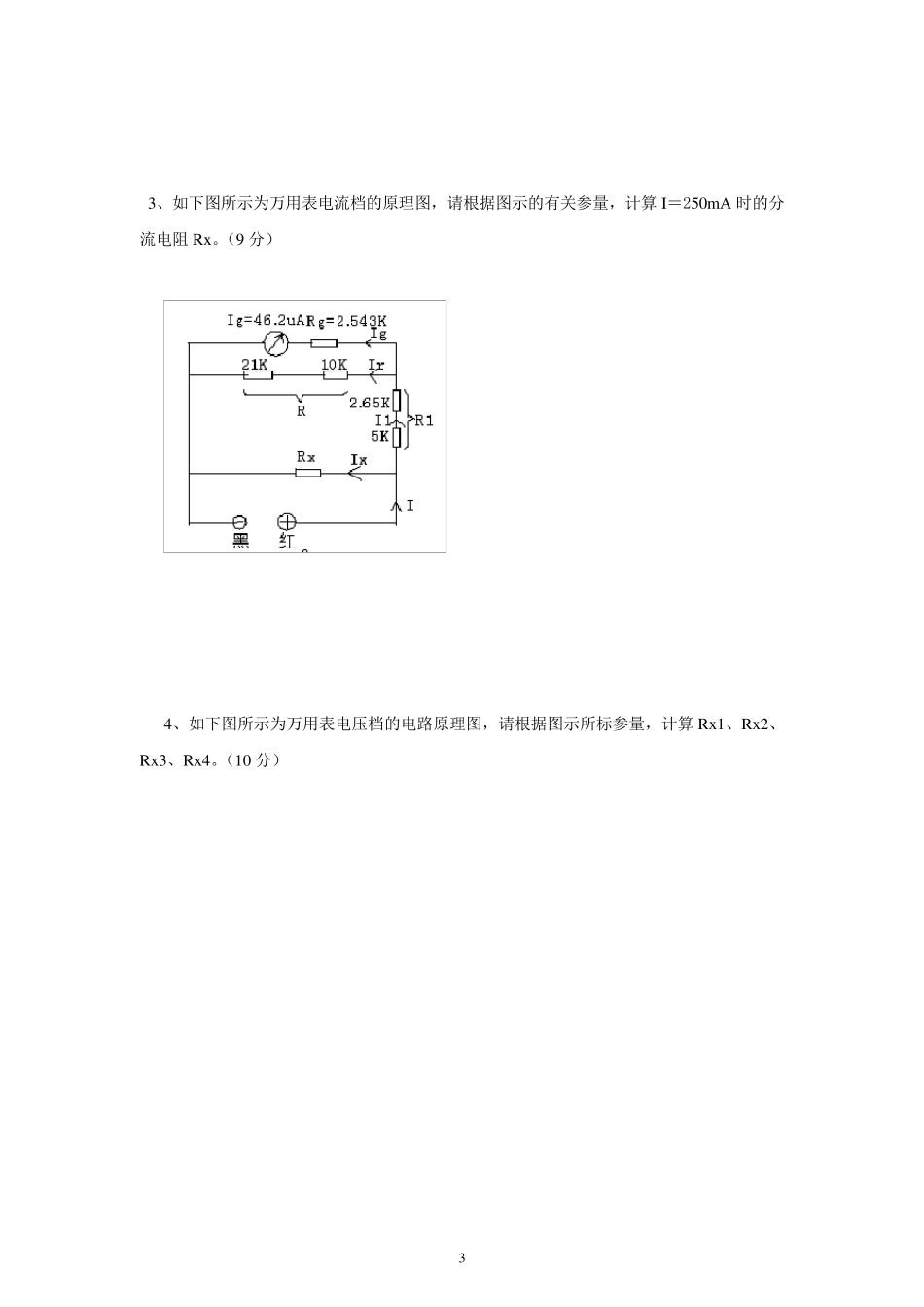

（ 6 分 ） 3 3、如下图所示为万用表电流档的原理图，请根据图示的有关参量，计算 I＝250mA 时的分流
