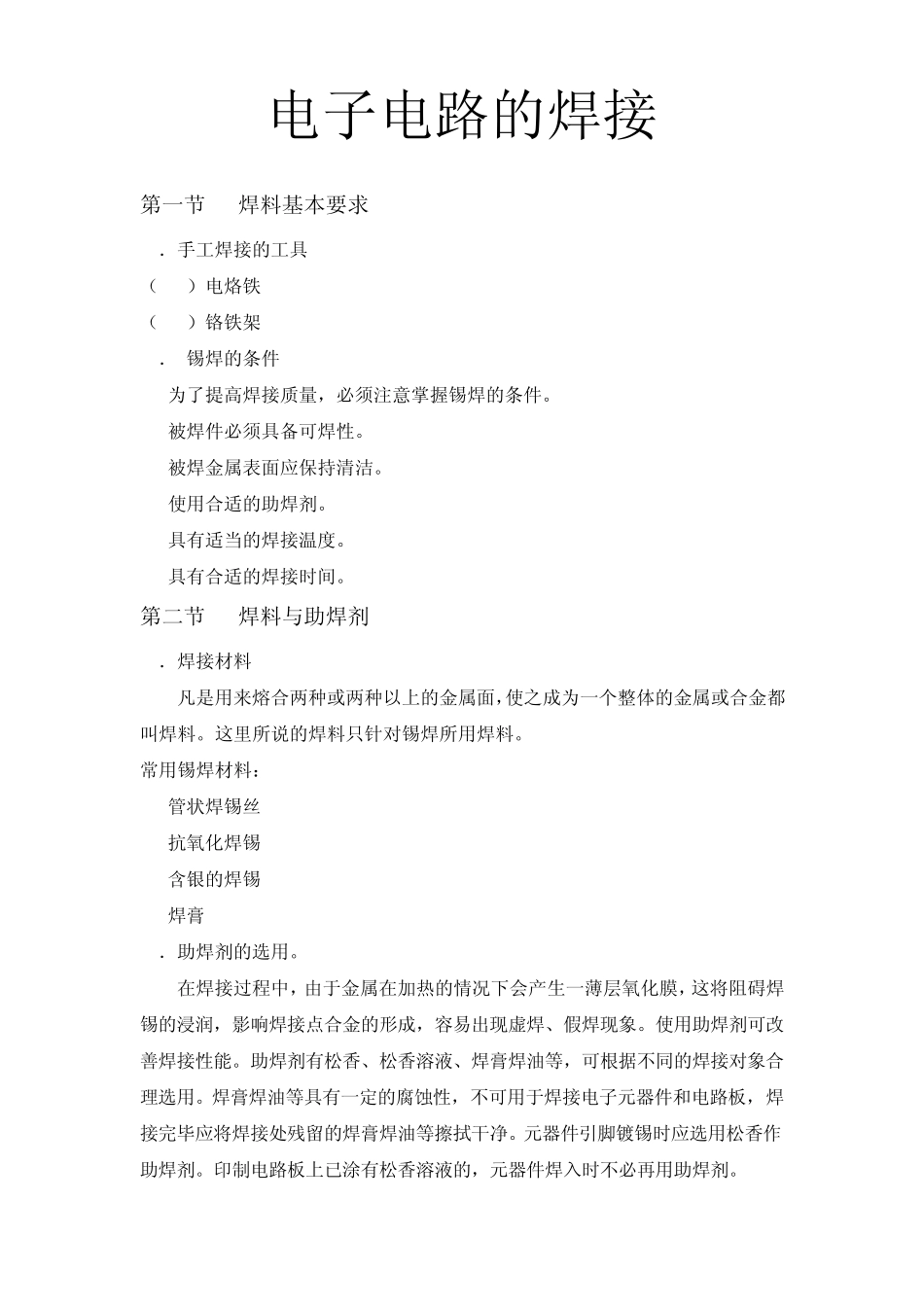

电子电路的焊接 第一节 焊料基本要求 1 ．手工焊接的工具 （ 1 ）电烙铁 （ 2 ）铬铁架 2 ． 锡焊的条件 为了提高焊接质量，必须注意掌握锡焊的条件。 1. 被焊件必须具备可焊性。 2. 被焊金属表面应保持清洁。 3. 使用合适的助焊剂。 4. 具有适当的焊接温度。 5. 具有合适的焊接时间。 第二节 焊料与助焊剂 1 ．焊接材料 凡是用来熔合两种或两种以上的金属面，使之成为一个整体的金属或合金都叫焊料。这里所说的焊料只针对锡焊所用焊料。 常用锡焊材料： 1. 管状焊锡丝 2. 抗氧化焊锡 3. 含银的焊锡 4. 焊膏 2 ．助焊剂的选用。 在焊接过程中，由于金属在加热的情况下会产生一薄层氧化膜，这将阻碍焊锡的浸润，影响焊接点合金的形成，容易出现虚焊、假焊现象。使用助焊剂可改善焊接性能。助焊剂有松香、松香溶液、焊膏焊油等，可根据不同的焊接对象合理选用。焊膏焊油等具有一定的腐蚀性，不可用于焊接电子元器件和电路板，焊接完毕应将焊接处残留的焊膏焊油等擦拭干净。元器件引脚镀锡时应选用松香作助焊剂。印制电路板上已涂有松香溶液的，元器件焊入时不必再用助焊剂。 第三节 手工焊接的注意事项 手工锡焊接技术是一项基本功，就是在大规模生产的情况下，维护和维修也必须使用手工焊接。因此，必须通过学习和实践操作练习才能熟练掌握。注意事项如下： 1. 手握铬铁的姿势掌握正确的操作姿势，可以保证操作者的身心健康，减轻劳动伤害。为减少焊剂加热时挥发出的化学物质对人的危害，减少有害气体的吸入量，一般情况下，烙铁到鼻子的距离应该不少于 20cm ，通常以 30cm 为宜。 电烙铁有三种握法： 反握法的动作稳定，长时间操作不易疲劳，适于大功率烙铁的操作； 正握法适于中功率烙铁或带弯头电烙铁的操作； 一般在操作台上焊接印制板等焊件时，多采用握笔法。 2. 焊锡丝一般有两种拿法，由于焊锡丝中含有一定比例的铅，而铅是对人体有害的一种重金属，因此操作时应该戴手套或在操作后洗手，避免食入铅尘。 3. 电烙铁使用以后，一定要稳妥地插放在烙铁架上，并注意导线等其他杂物不要碰到烙铁头，以免烫伤导线，造成漏电等事故。 第四节 手工焊接操作的基本步骤 掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。正确的手工焊接操作过程可以分成若干个步骤，锡焊五步操作法和三步操作法。 1 ．锡焊五步操作法 步骤一：准备施焊 左手...
