电子线路CAD课程设计报告+丁明

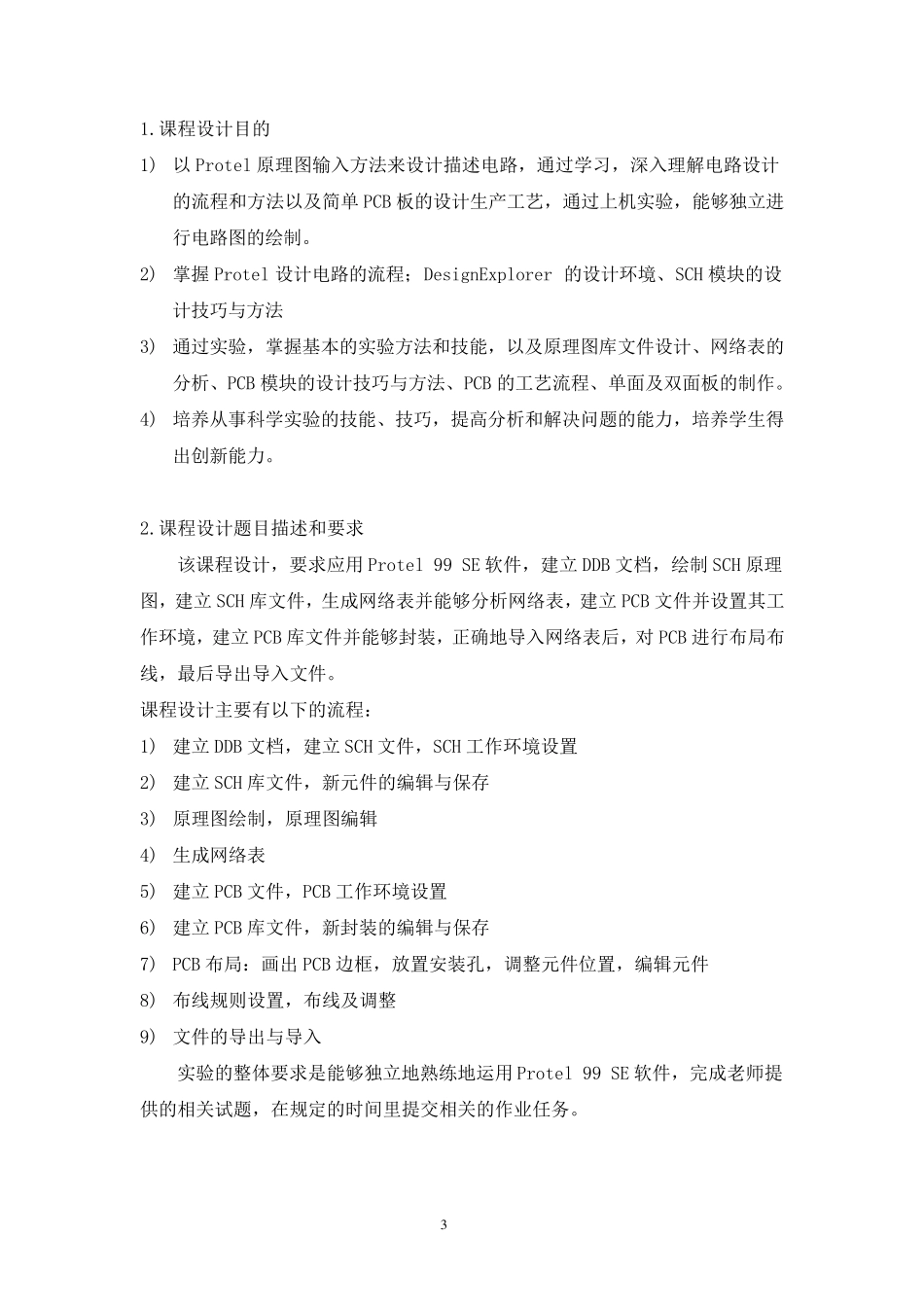

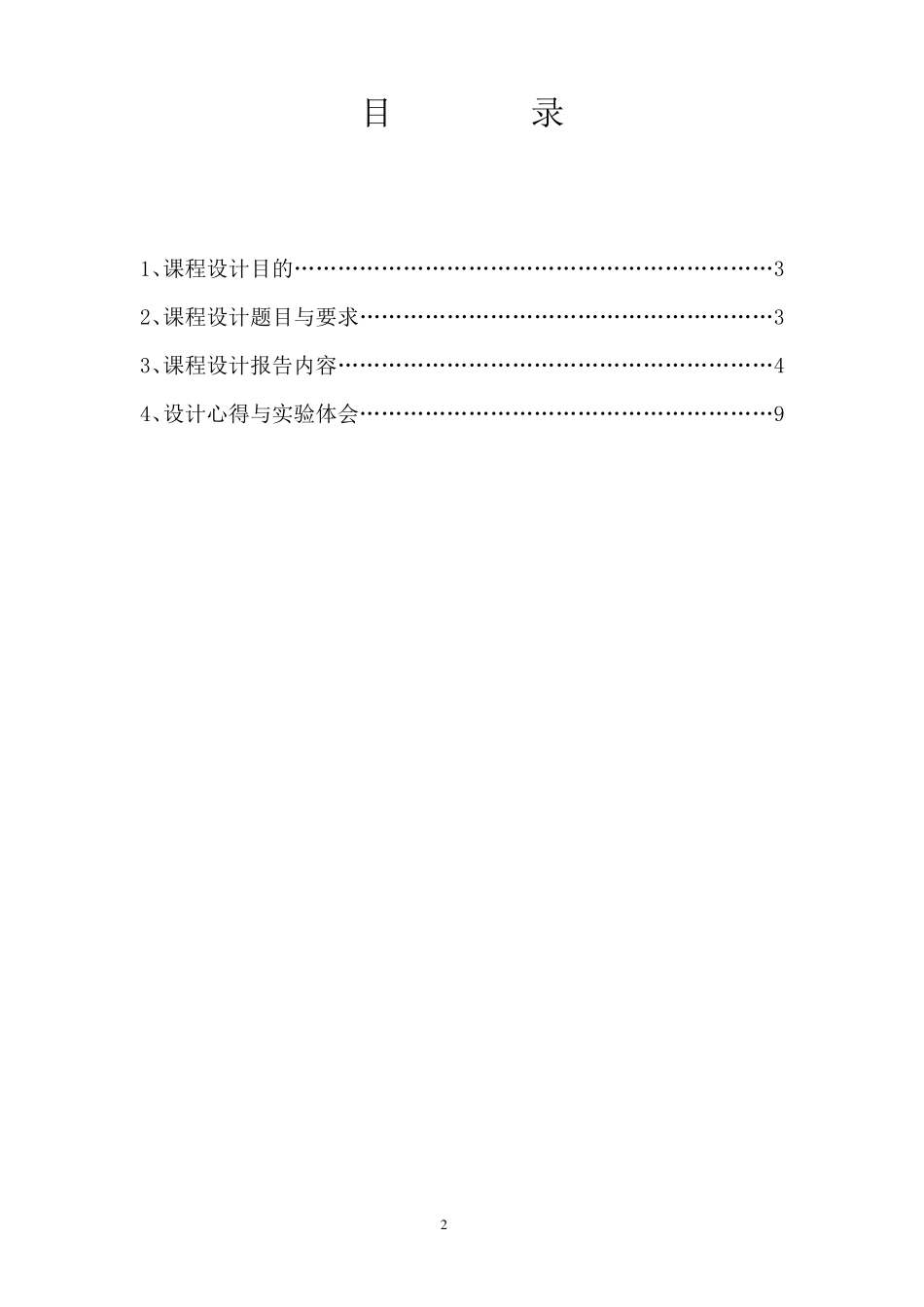

1 电子线路CAD 课程设计报告 院、 系： 信息工程学院 专 业： 电子信息工程 学 号： ********* * 名： ** 指导教师： 姚淑霞 张晓华 陈黎霞 辛艳辉 二 00 九 年 七 月 二 日 2 目 录 1、课程设计目的…………………………………………………………3 2、课程设计题目与要求…………………………………………………3 3、课程设计报告内容……………………………………………………4 4、设计心得与实验体会…………………………………………………9 3 1.课程设计目的 1) 以Protel 原理图输入方法来设计描述电路，通过学习，深入理解电路设计的流程和方法以及简单PCB 板的设计生产工艺，通过上机实验，能够独立进行电路图的绘制。 2) 掌握Protel 设计电路的流程；DesignExplorer 的设计环境、SCH 模块的设计技巧与方法 3) 通过实验，掌握基本的实验方法和技能，以及原理图库文件设计、网络表的分析、PCB 模块的设计技巧与方法、PCB 的工艺流程、单面及双面板的制作。 4) 培养从事科学实验的技能、技巧，提高分析和解决问题的能力，培养学生得出创新能力。 2.课程设计题目描述和要求 该课程设计，要求应用 Protel 99 SE 软件，建立DDB 文档，绘制SCH 原理图，建立SCH 库文件，生成网络表并能够分析网络表，建立PCB 文件并设置其工作环境，建立PCB 库文件并能够封装，正确地导入网络表后，对 PCB 进行布局布线，最后导出导入文件。 课程设计主要有以下的流程： 1) 建立DDB 文档，建立SCH 文件，SCH 工作环境设置 2) 建立SCH 库文件，新元件的编辑与保存 3) 原理图绘制，原理图编辑 4) 生成网络表 5) 建立PCB 文件，PCB 工作环境设置 6) 建立PCB 库文件，新封装的编辑与保存 7) PCB 布局：画出 PCB 边框，放置安装孔，调整元件位置，编辑元件 8) 布线规则设置，布线及调整 9) 文件的导出与导入 实验的整体要求是能够独立地熟练地运用 Protel 99 SE 软件，完成老师提供的相关试题，在规定的时间里提交相关的作业任务。 4 3.课程设计报告内容 3.1 电路原理图的绘制与编辑 1. 建立DDB文档，建立SCH文件，SCH工作环境设置 （1） 在D：盘上以考号为名称建立一个文件夹； （2） 打开Protel99se，在上面所建立的文件夹中以你的姓名为文件名建立一个ddb文件； （3） 打开上面所建立的ddb文件，在document文件夹中建立一个名为“显示控制电路.sch...
