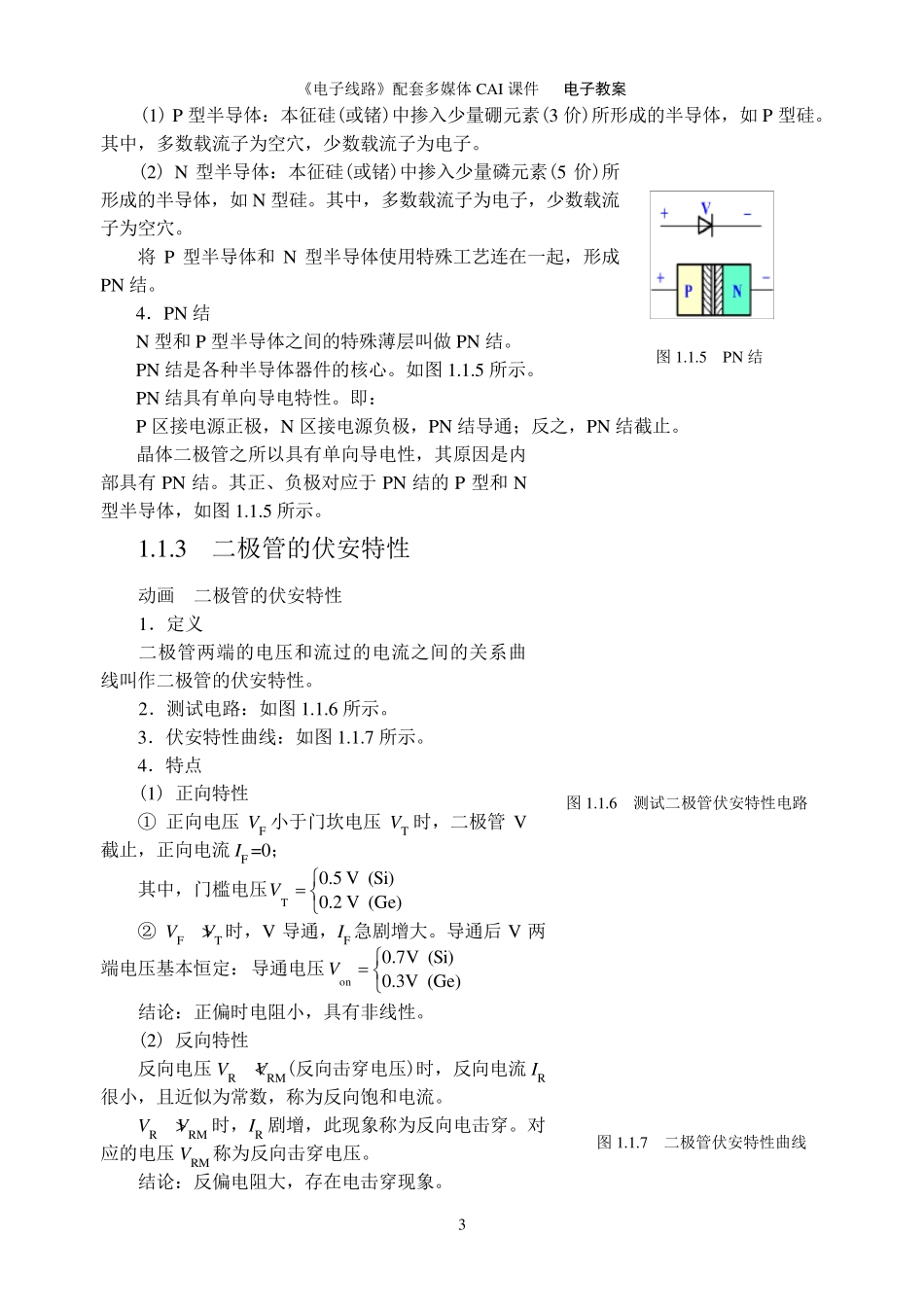

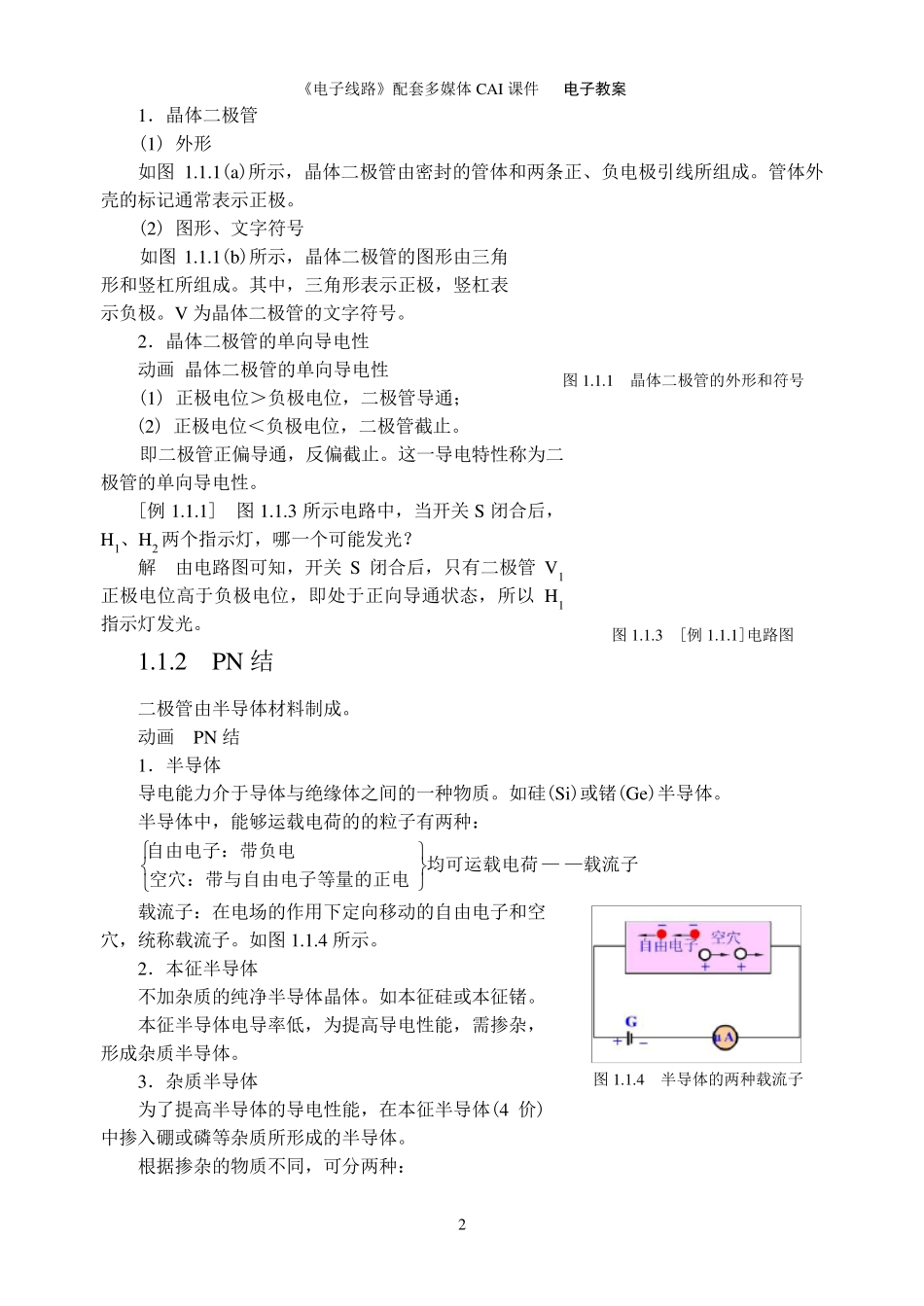

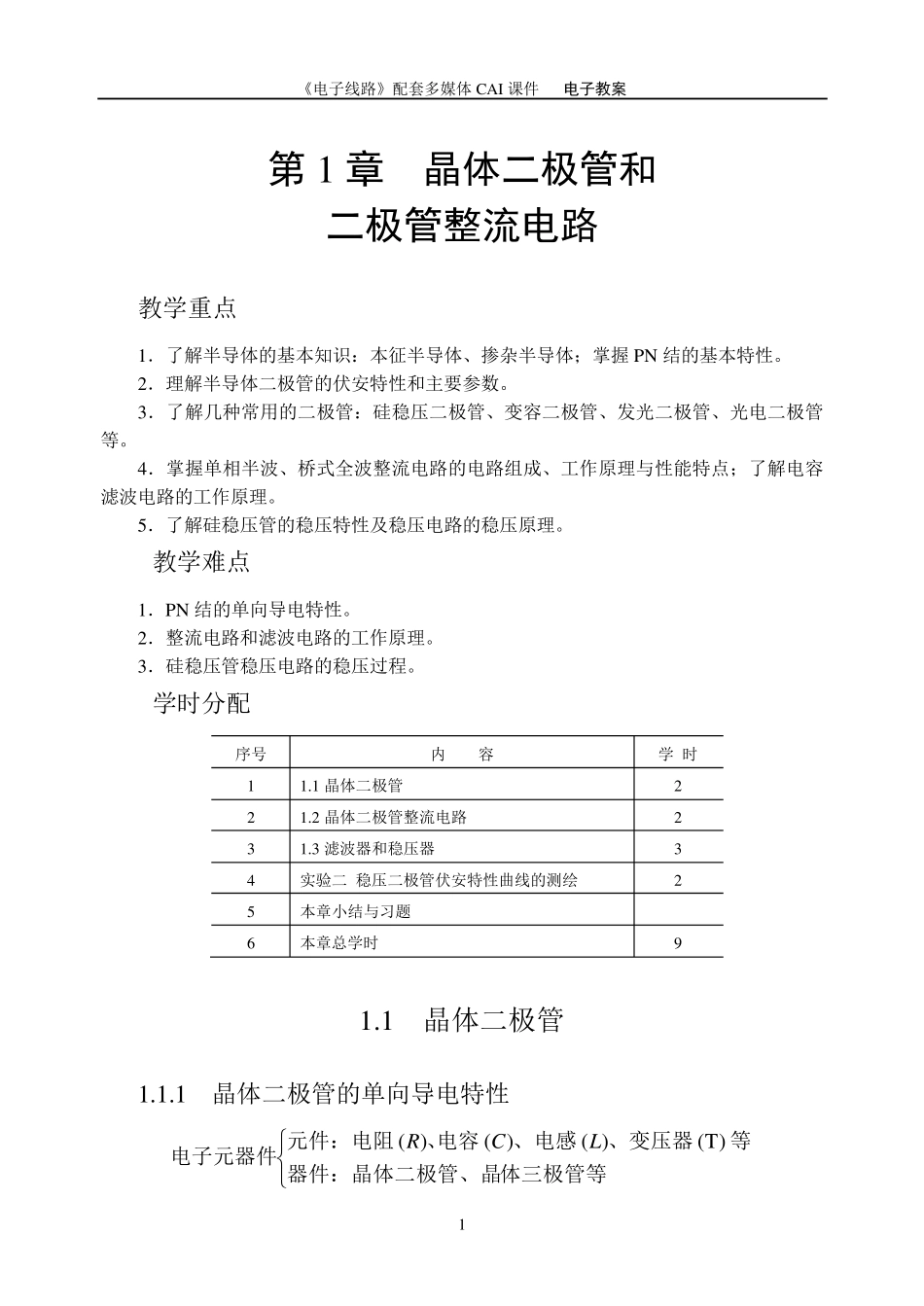

《电子线路》配套多媒体CAI 课件 电子教案 1 第1 章 晶体二极管和 二极管整流电路 教学重点 1．了解半导体的基本知识：本征半导体、掺杂半导体；掌握 PN 结的基本特性。 2．理解半导体二极管的伏安特性和主要参数。 3．了解几种常用的二极管：硅稳压二极管、变容二极管、发光二极管、光电二极管等。 4．掌握单相半波、桥式全波整流电路的电路组成、工作原理与性能特点；了解电容滤波电路的工作原理。 5．了解硅稳压管的稳压特性及稳压电路的稳压原理。 教学难点 1．PN 结的单向导电特性。 2．整流电路和滤波电路的工作原理。 3．硅稳压管稳压电路的稳压过程。 学时分配 序号 内 容 学 时 1 1.1 晶体二极管 2 2 1.2 晶体二极管整流电路 2 3 1.3 滤波器和稳压器 3 4 实验二 稳压二极管伏安特性曲线的测绘 2 5 本章小结与习题 6 本章总学时 9 1.1 晶体二极管 1.1.1 晶体二极管的单向导电特性 体三极管等器件：晶体二极管、晶等、变压器、电感电容、元件：电阻电子元器件T)()()()(LCR 《电子线路》配套多媒体CAI 课件 电子教案 2 1．晶体二极管 (1) 外形 如图1.1.1(a)所示，晶体二极管由密封的管体和两条正、负电极引线所组成。管体外壳的标记通常表示正极。 (2) 图形、文字符号 如图1.1.1(b)所示，晶体二极管的图形由三角形和竖杠所组成。其中，三角形表示正极，竖杠表示负极。V 为晶体二极管的文字符号。 2．晶体二极管的单向导电性 动画 晶体二极管的单向导电性 (1) 正极电位＞负极电位，二极管导通； (2) 正极电位＜负极电位，二极管截止。 即二极管正偏导通，反偏截止。这一导电特性称为二极管的单向导电性。 [例1.1.1] 图1.1.3 所示电路中，当开关S 闭合后，H1、H2 两个指示灯，哪一个可能发光？ 解 由电路图可知，开关S 闭合后，只有二极管V1正极电位高于负极电位，即处于正向导通状态，所以H1指示灯发光。 1.1.2 PN 结 二极管由半导体材料制成。 动画 PN 结 1．半导体 导电能力介于导体与绝缘体之间的一种物质。如硅(Si)或锗(Ge)半导体。 半导体中，能够运载电荷的的粒子有两种： —载流子—均可运载电荷量的正电空穴：带与自由电子等自由电子：带负电 载流子：在电场的作用下定向移动的自由电子和空穴，统称载流子。如图1.1.4 所示。 2．本征半导体 不加杂质的纯净半导体晶体。如本征硅或本征锗。 本征半导体电导率低，...
