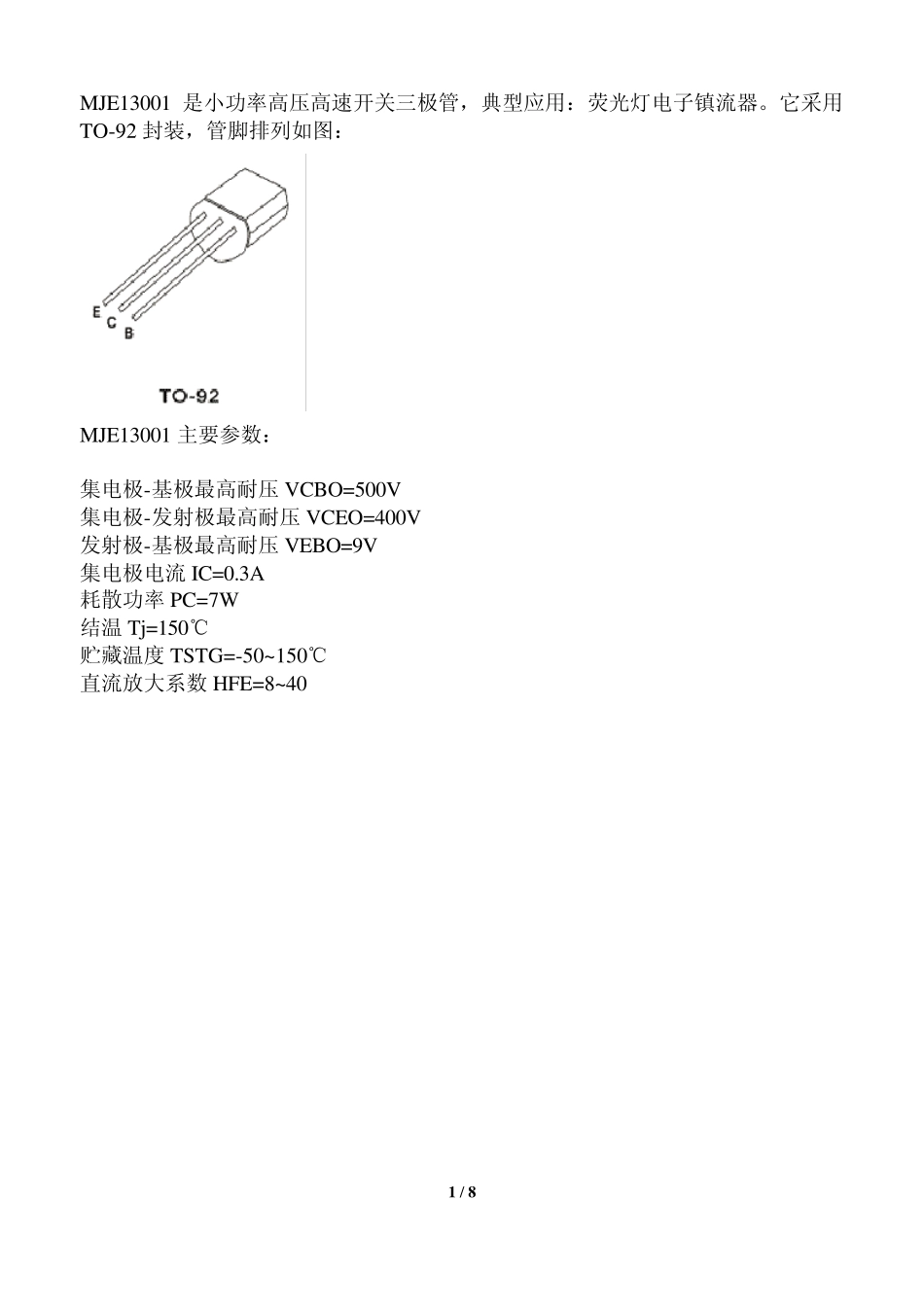

1 / 8 MJE13001 是小功率高压高速开关三极管，典型应用：荧光灯电子镇流器。它采用TO-92 封装，管脚排列如图： MJE13001 主要参数： 集电极-基极最高耐压VCBO=500V 集电极-发射极最高耐压VCEO=400V 发射极-基极最高耐压VEBO=9V 集电极电流IC=0.3A 耗散功率PC=7W 结温Tj=150℃ 贮藏温度 TSTG=-50~ 150℃ 直流放大系数HFE=8~ 40 2 / 8 3DD13001 是硅NPN 型小功率开关三极管，主要用于节能灯电子镇流器、手机充电器等开关电源电路。3DD13001 具有击穿电压高、反向漏电流小、开关速度快、饱和压降低、高温性能好等特点。采用TO-251 封装的3DD13001 管脚排列如图： １脚：基极；２脚：集电极；３脚：发射极 3DD13001 主要参数： 集电极最大耗散功率PCM=1.2W (Tamb=25℃) 集电极最大允许电流ICM=0.2A 集电极-基极反向击穿电压BVCBO=600V 集电极-发射极反向击穿电压BVCEO=400V 发射极-基极反向击穿电压BVEBO=7V 结温Tj=150℃ 贮藏温度TSTG=-55~150℃ 直流放大系数=8~40 3 / 8 MJE13002 是高压高速开关三极管，国产同类型号为3DD13002。它主要用于电子节能灯、日光灯电子镇流器，以及其它开关电路中。MJE13002(3DD13002)采用TO-126封装的外形尺寸和管脚排列如图： MJE13002(3DD13002)主要参数 VCBO=600V VCEO=400V VEBO=7V IC=1A PC=1.2W Tj=150℃ TSTG=-55~150 ℃ ICBO=100μA IEBO=100μA HFE=10~40 VCE(sat) =0.5V VBE(sat) =1.0V fT=4MHz Tf=0.6μs 4 / 8 MJE13003 是主要用于节能灯及荧光灯电子镇流器的高反压大功率开关三极管，硅NPN 型，采用TO-126 封装，它的外形和管脚排列如下： MJE13003 主要参数 集电极-基极电压VCBO 700 V 集电极-发射极电压VCEO 400 V 发射极-基极电压VEBO 9V 集电极电流IC 2.0 A 集电极耗散功率PC 40 W 最高工作温度Tj 150 °C 贮存温度Tstg -65-150 °C 集电极-基极截止电流ICBO (VCB=700V) 100 μ A 集电极-发射极截止电流ICEO (VCE=400V,IB=0) 250 μ A 集电极-发射极电压VCEO (IC=10mA,IB=0) 400 V 发射极 -基极电压VEBO (IE=1mA,IC=0) 9 V 直流电流放大倍数5~ 40 5 / 8 3DD13005 是高反压大功率开关三极管，硅材料NPN 型，平面扩散工艺制造，开关速度快，耐压高。主要用于大功率节能灯、日光灯电子镇流器以及其它功率开关电路。采用TO-220 封装的3DD13005 管脚排列如下图： １脚：基极；...
