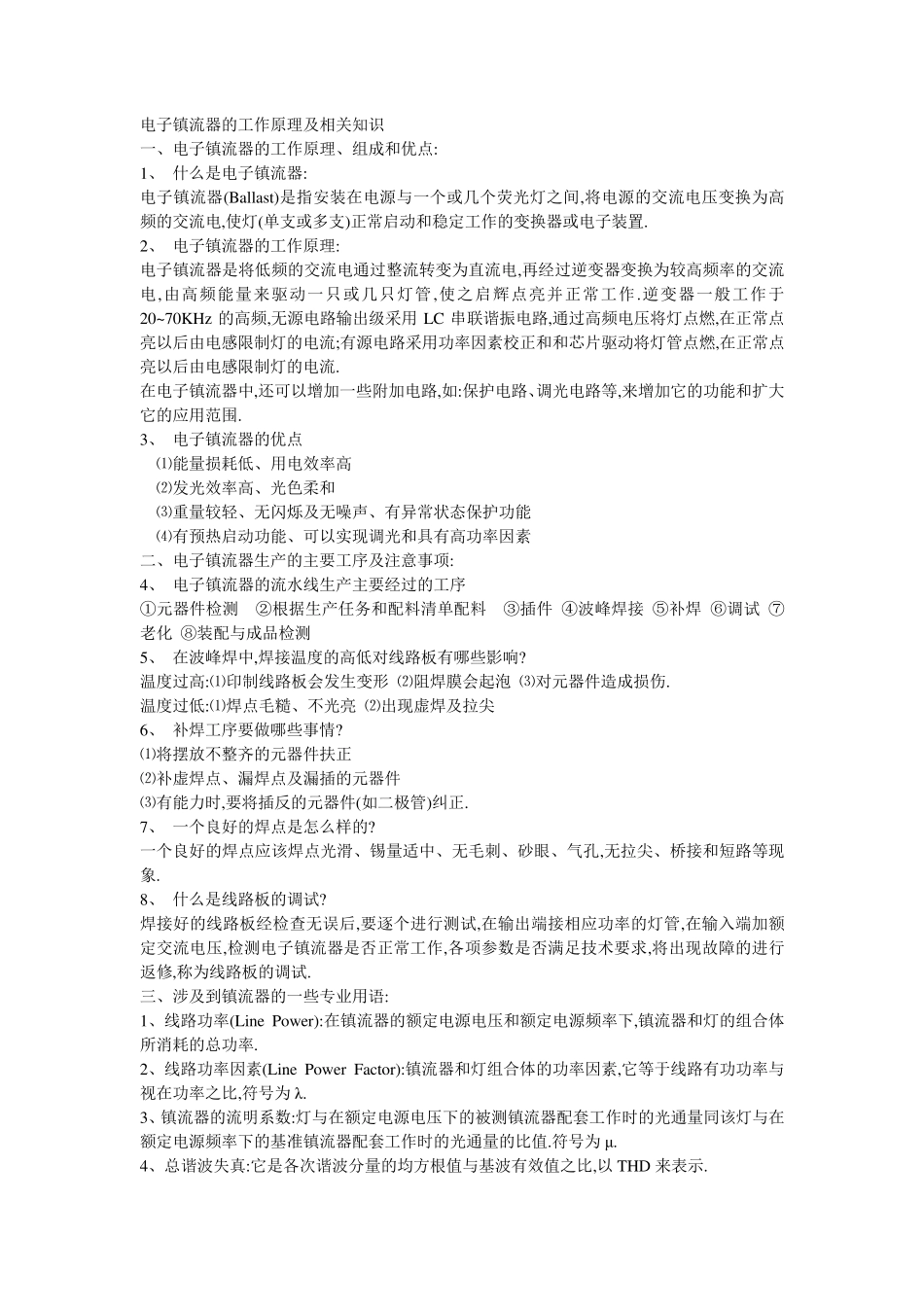

电子镇流器的工作原理及相关知识 一、电子镇流器的工作原理、组成和优点: 1、 什么是电子镇流器: 电子镇流器(Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置. 2、 电子镇流器的工作原理: 电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作.逆变器一般工作于20~70KHz 的高频,无源电路输出级采用 LC 串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流. 在电子镇流器中,还可以增加一些附加电路,如:保护电路、调光电路等,来增加它的功能和扩大它的应用范围. 3、 电子镇流器的优点 ⑴能量损耗低、用电效率高 ⑵发光效率高、光色柔和 ⑶重量较轻、无闪烁及无噪声、有异常状态保护功能 ⑷有预热启动功能、可以实现调光和具有高功率因素 二、电子镇流器生产的主要工序及注意事项: 4、 电子镇流器的流水线生产主要经过的工序 ①元器件检测 ②根据生产任务和配料清单配料 ③插件 ④波峰焊接 ⑤补焊 ⑥调试 ⑦老化 ⑧装配与成品检测 5、 在波峰焊中,焊接温度的高低对线路板有哪些影响? 温度过高:⑴印制线路板会发生变形 ⑵阻焊膜会起泡 ⑶对元器件造成损伤. 温度过低:⑴焊点毛糙、不光亮 ⑵出现虚焊及拉尖 6、 补焊工序要做哪些事情? ⑴将摆放不整齐的元器件扶正 ⑵补虚焊点、漏焊点及漏插的元器件 ⑶有能力时,要将插反的元器件(如二极管)纠正. 7、 一个良好的焊点是怎么样的? 一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象. 8、 什么是线路板的调试? 焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试. 三、涉及到镇流器的一些专业用语: 1、线路功率(Line Power):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率. 2、线路功率因素(Line Power Factor):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为 λ. 3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时...
