电容基础知识及设计选用规范

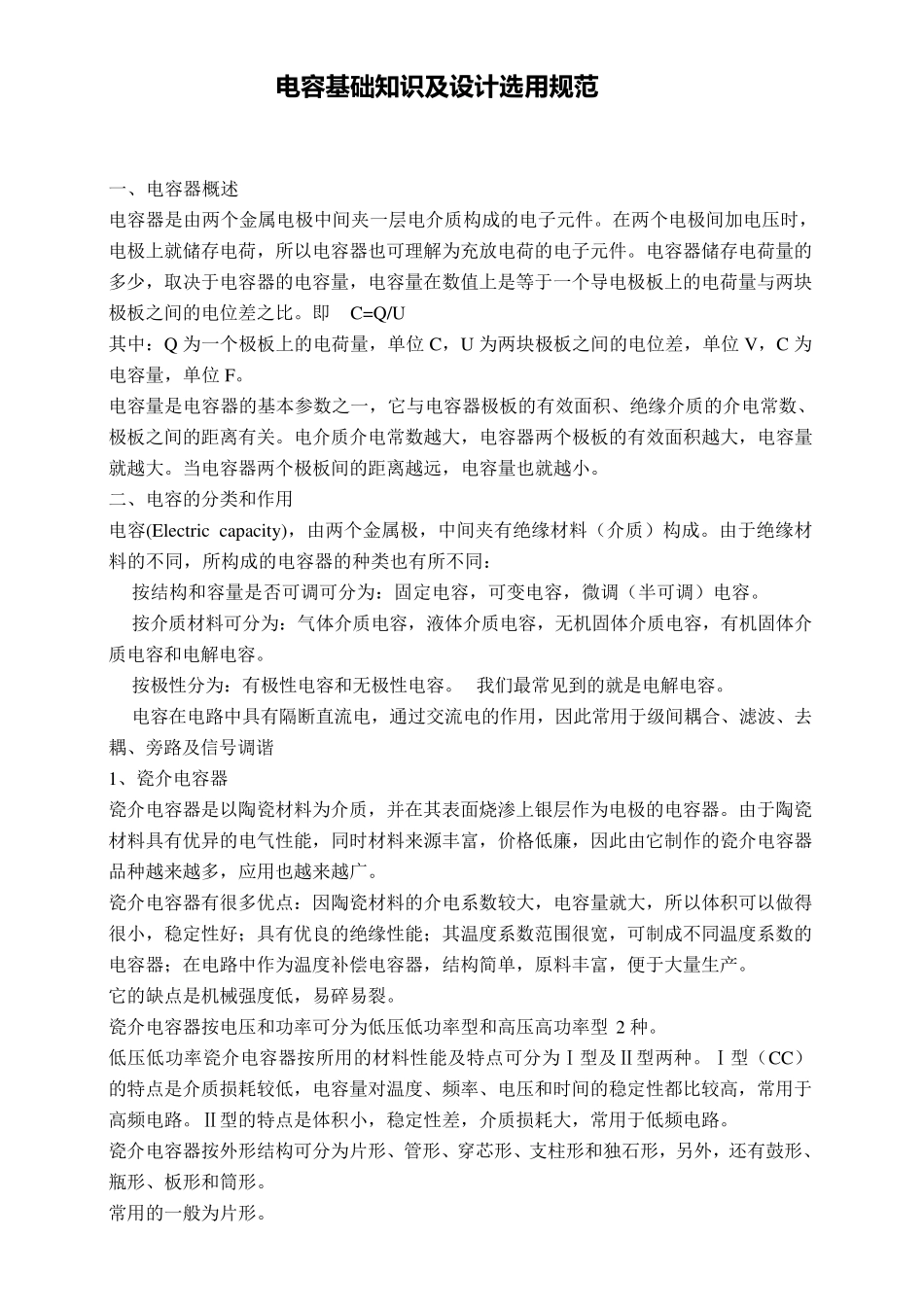

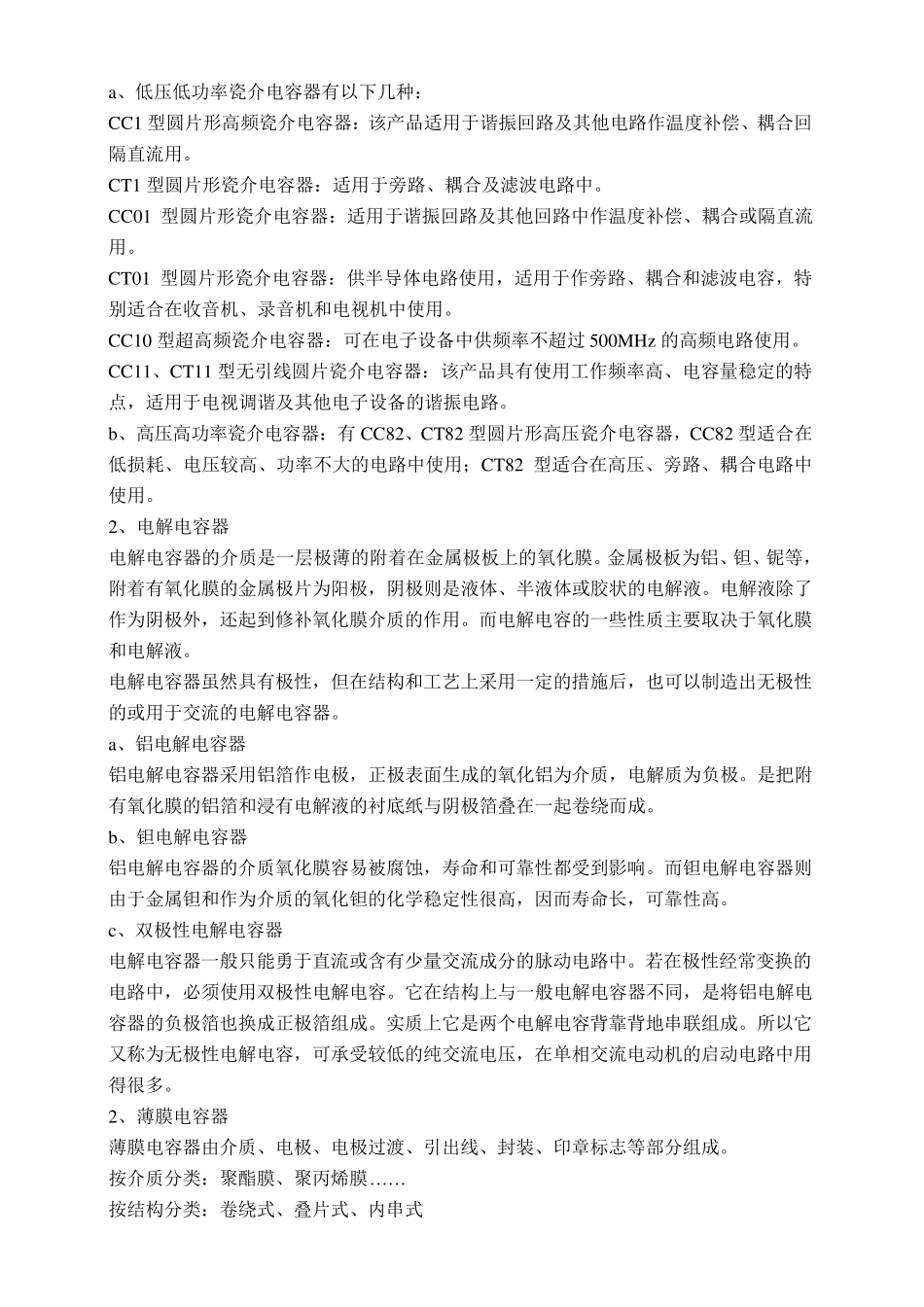

电 容 基 础 知 识 及设计选用规范 一、电容器概述 电容器是由两个金属电极中间夹一层电介质构成的电子元件。在两个电极间加电压时，电极上就储存电荷，所以电容器也可理解为充放电荷的电子元件。电容器储存电荷量的多少，取决于电容器的电容量，电容量在数值上是等于一个导电极板上的电荷量与两块极板之间的电位差之比。即 C=Q/U 其中：Q 为一个极板上的电荷量，单位 C，U 为两块极板之间的电位差，单位 V，C 为电容量，单位 F。 电容量是电容器的基本参数之一，它与电容器极板的有效面积、绝缘介质的介电常数、极板之间的距离有关。电介质介电常数越大，电容器两个极板的有效面积越大，电容量就越大。当电容器两个极板间的距离越远，电容量也就越小。 二、电容的分类和作用 电容(Electric capacity )，由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同： 按结构和容量是否可调可分为：固定电容，可变电容，微调（半可调）电容。 按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容和电解电容。 按极性分为：有极性电容和无极性电容。 我们最常见到的就是电解电容。 电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐 1、瓷介电容器 瓷介电容器是以陶瓷材料为介质，并在其表面烧渗上银层作为电极的电容器。由于陶瓷材料具有优异的电气性能，同时材料来源丰富，价格低廉，因此由它制作的瓷介电容器品种越来越多，应用也越来越广。 瓷介电容器有很多优点：因陶瓷材料的介电系数较大，电容量就大，所以体积可以做得很小，稳定性好；具有优良的绝缘性能；其温度系数范围很宽，可制成不同温度系数的电容器；在电路中作为温度补偿电容器，结构简单，原料丰富，便于大量生产。 它的缺点是机械强度低，易碎易裂。 瓷介电容器按电压和功率可分为低压低功率型和高压高功率型2 种。 低压低功率瓷介电容器按所用的材料性能及特点可分为Ⅰ型及Ⅱ型两种。Ⅰ型（CC）的特点是介质损耗较低，电容量对温度、频率、电压和时间的稳定性都比较高，常用于高频电路。Ⅱ型的特点是体积小，稳定性差，介质损耗大，常用于低频电路。 瓷介电容器按外形结构可分为片形、管形、穿芯形、支柱形和独石形，另外，还有鼓形、瓶形、板形和筒形。 常用的一般为片形。 a、低压低功率瓷介电容器有以下几种： CC1...
