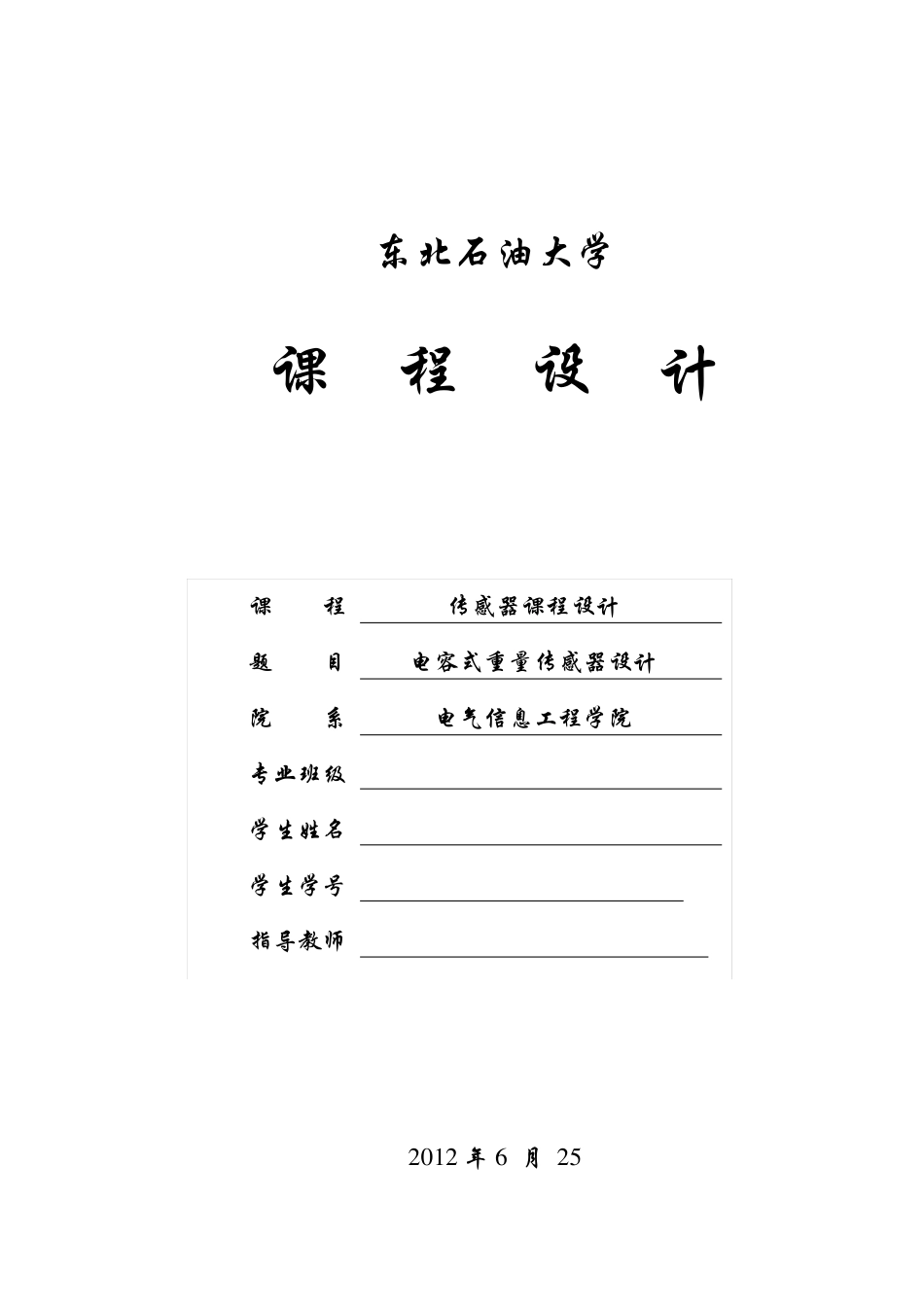

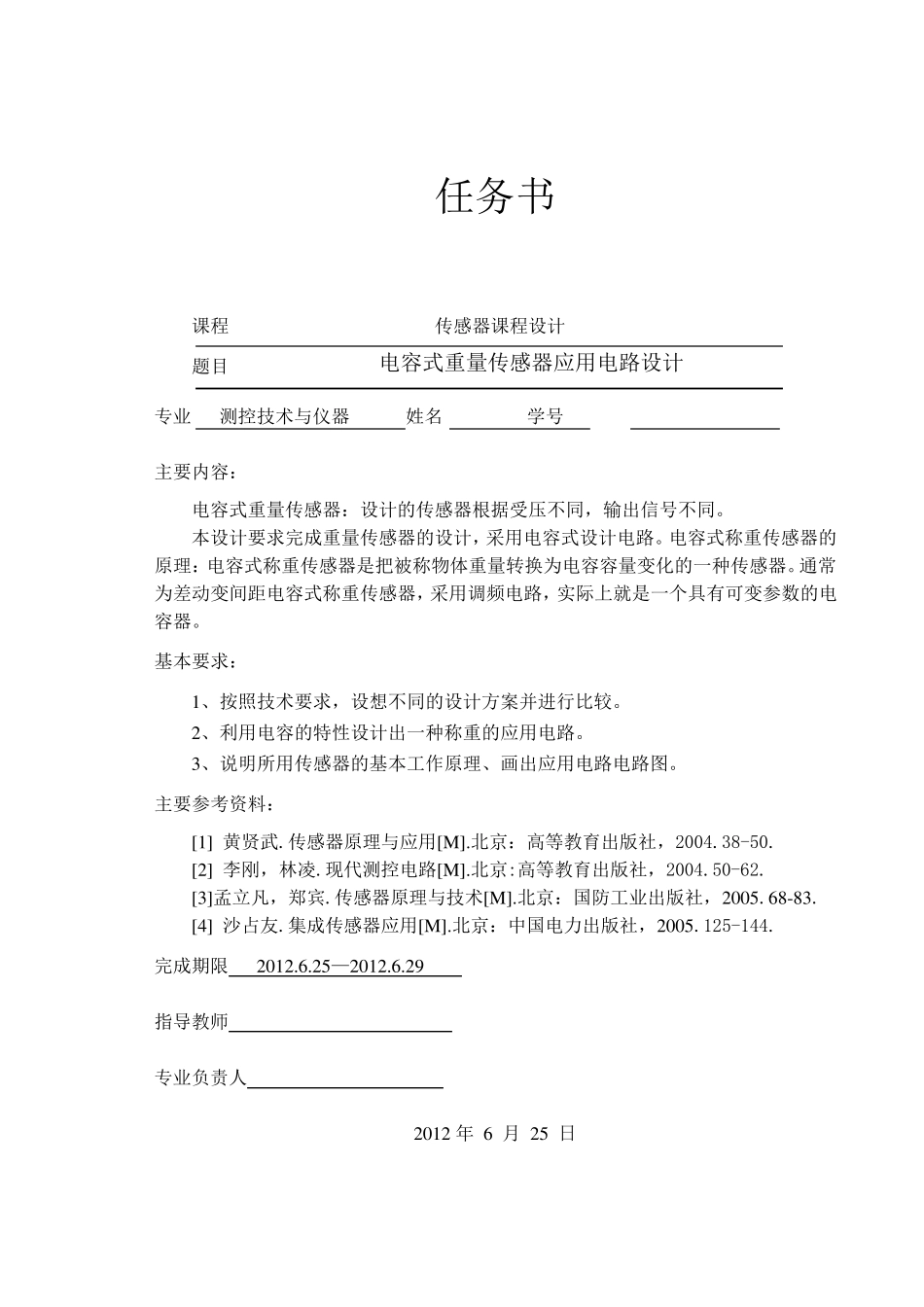

东北石油大学 课 程 设 计 2 0 1 2 年 6 月 2 5 课 程 传感器课程设计 题 目 电容式重量传感器设计 院 系 电气信息工程学院 专业班级 学生姓名 学生学号 指导教师 任 务 书 课 程 传 感 器 课 程 设 计 题 目 电 容 式 重 量 传 感 器 应 用 电 路 设 计 专 业 测 控 技 术 与 仪 器 姓 名 学 号 主 要 内 容 : 电 容 式 重 量 传 感 器 : 设 计 的 传 感 器 根 据 受 压 不 同 , 输 出 信 号 不 同 。 本 设 计 要 求 完 成 重 量 传 感 器 的 设 计 , 采 用 电 容 式 设 计 电 路 。 电 容 式 称 重 传 感 器 的原 理 : 电 容 式 称 重 传 感 器 是 把 被 称 物 体 重 量 转 换 为 电 容 容 量 变 化 的 一 种 传 感 器 。 通 常为 差 动 变 间 距 电 容 式 称 重 传 感 器 , 采 用 调 频 电 路 , 实 际 上 就 是 一 个 具 有 可 变 参 数 的 电容 器 。 基 本 要 求 : 1、 按 照 技 术 要 求 , 设 想 不 同 的 设 计 方 案 并 进 行 比 较 。 2、 利 用 电 容 的 特 性 设 计 出 一 种 称 重 的 应 用 电 路 。 3、 说 明 所 用 传 感 器 的 基 本 工 作 原 理 、 画 出 应 用 电 路 电 路 图 。 主 要 参 考 资 料 : [1] 黄 贤 武 .传 感 器 原 理 与 应 用 [M].北 京 : 高 等 教 育 出 版 社 , 2004.38-50. [2] 李 刚 , 林 凌 .现 代 测 控 电 路 [M].北 京 :高 等 教 育 出 版 社 , 2004.50-62. [3]孟立凡, 郑宾.传 感 器 原 理 与 技 术 [M].北 京 : 国防工 业 出 版 社 , 2005.68-83. [4] 沙占友.集成 传 感 器 应 用 [M].北 京 : 中国电 力出 版 社 , 2005.125-144. 完 成 期限 2012.6.25—2012.6.29 指导教 师 专 业 负责人 2012 年 6 月 25 日 传感器课程设计 摘 要 电容式传感器是将被测量的变化转换为电容量变化的一种装置,它本身就是一种可变电容器,由于这种传感器具有结构简单,适应性强,体积小,动态响应好,灵敏度高,分辨率高,能实现非接触测量等特点,因而被广泛应用于位移、加速...
