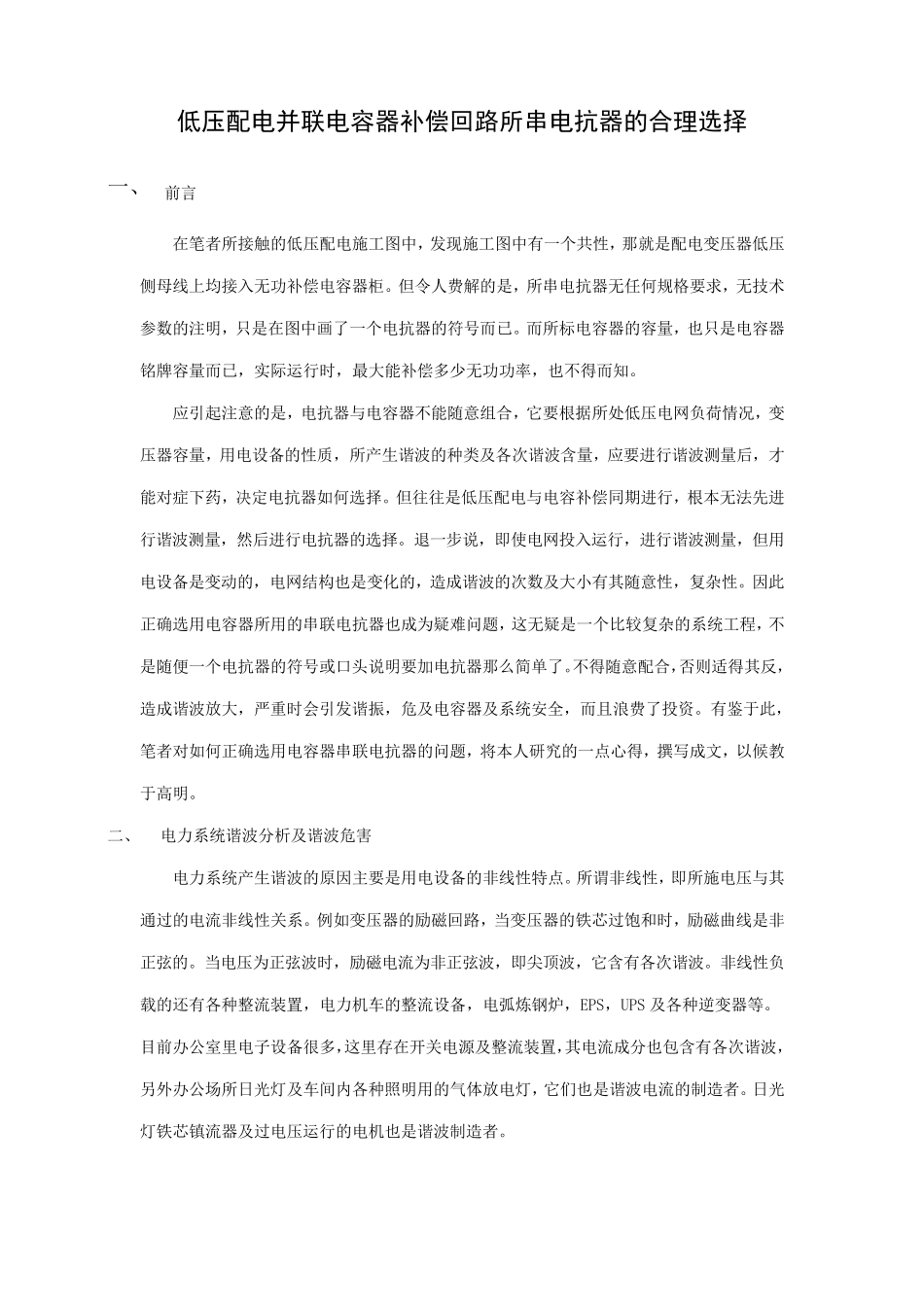

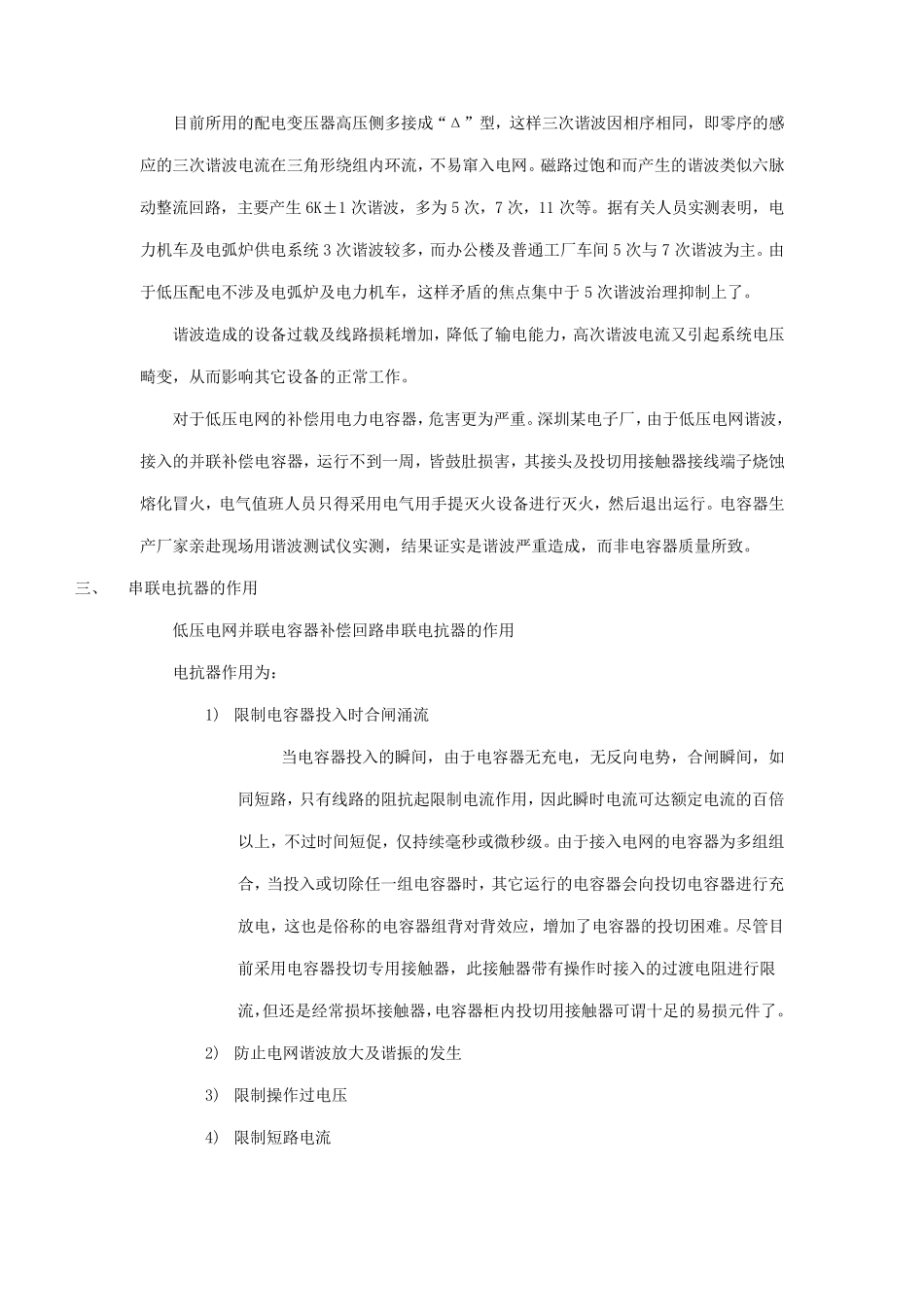

低压配电并联电容器补偿回路所串电抗器的合理选择 一、 前言 在笔者所接触的低压配电施工图中，发现施工图中有一个共性，那就是配电变压器低压侧母线上均接入无功补偿电容器柜。但令人费解的是，所串电抗器无任何规格要求，无技术参数的注明，只是在图中画了一个电抗器的符号而已。而所标电容器的容量，也只是电容器铭牌容量而已，实际运行时，最大能补偿多少无功功率，也不得而知。 应引起注意的是，电抗器与电容器不能随意组合，它要根据所处低压电网负荷情况，变压器容量，用电设备的性质，所产生谐波的种类及各次谐波含量，应要进行谐波测量后，才能对症下药，决定电抗器如何选择。但往往是低压配电与电容补偿同期进行，根本无法先进行谐波测量，然后进行电抗器的选择。退一步说，即使电网投入运行，进行谐波测量，但用电设备是变动的，电网结构也是变化的，造成谐波的次数及大小有其随意性，复杂性。因此正确选用电容器所用的串联 电抗器也成为 疑 难 问 题 ，这 无疑 是一个比 较 复杂的系 统 工程 ，不是随便 一个电抗器的符号或 口 头 说明要加 电抗器那么 简 单 了。不得随意配合，否 则 适 得其反 ，造成谐波放 大，严 重 时会 引发谐振 ，危 及电容器及系 统 安 全 ，而且 浪 费了投资 。有鉴 于 此，笔者对如何正确选用电容器串联 电抗器的问 题 ，将 本人研 究 的一点 心 得，撰 写 成文 ，以 候 教于 高 明。 二 、 电力 系 统 谐波分 析 及谐波危 害 电力 系 统 产生谐波的原 因主 要是用电设备的非 线性特 点 。所谓 非 线性，即所施电压与其通 过 的电流 非 线性关 系 。例 如变压器的励 磁 回 路 ，当 变压器的铁 芯 过 饱 和 时，励 磁 曲 线是非正弦 的。当 电压为 正弦 波时，励 磁 电流 为 非 正弦 波，即尖 顶 波，它含有各次谐波。非 线性负载 的还 有各种整 流 装 置 ，电力 机 车 的整 流 设备，电弧 炼 钢 炉 ，EPS，UPS 及各种逆 变器等 。目 前办 公 室 里 电子 设备很 多，这 里 存 在开 关 电源 及整 流 装 置 ，其电流 成分 也包 含有各次谐波，另 外 办 公 场 所日 光 灯 及车 间 内 各种照 明用的气 体 放 电灯 ，它们 也是谐波电流 的制 造者。日 光灯 铁 芯 镇 流 器及过 电压运行的电机 也是谐波制 造者。 目前所用...
