电容的标识和容量

电容的标识和容量_第1页
电容的标识和容量_第2页
电容的标识和容量_第3页

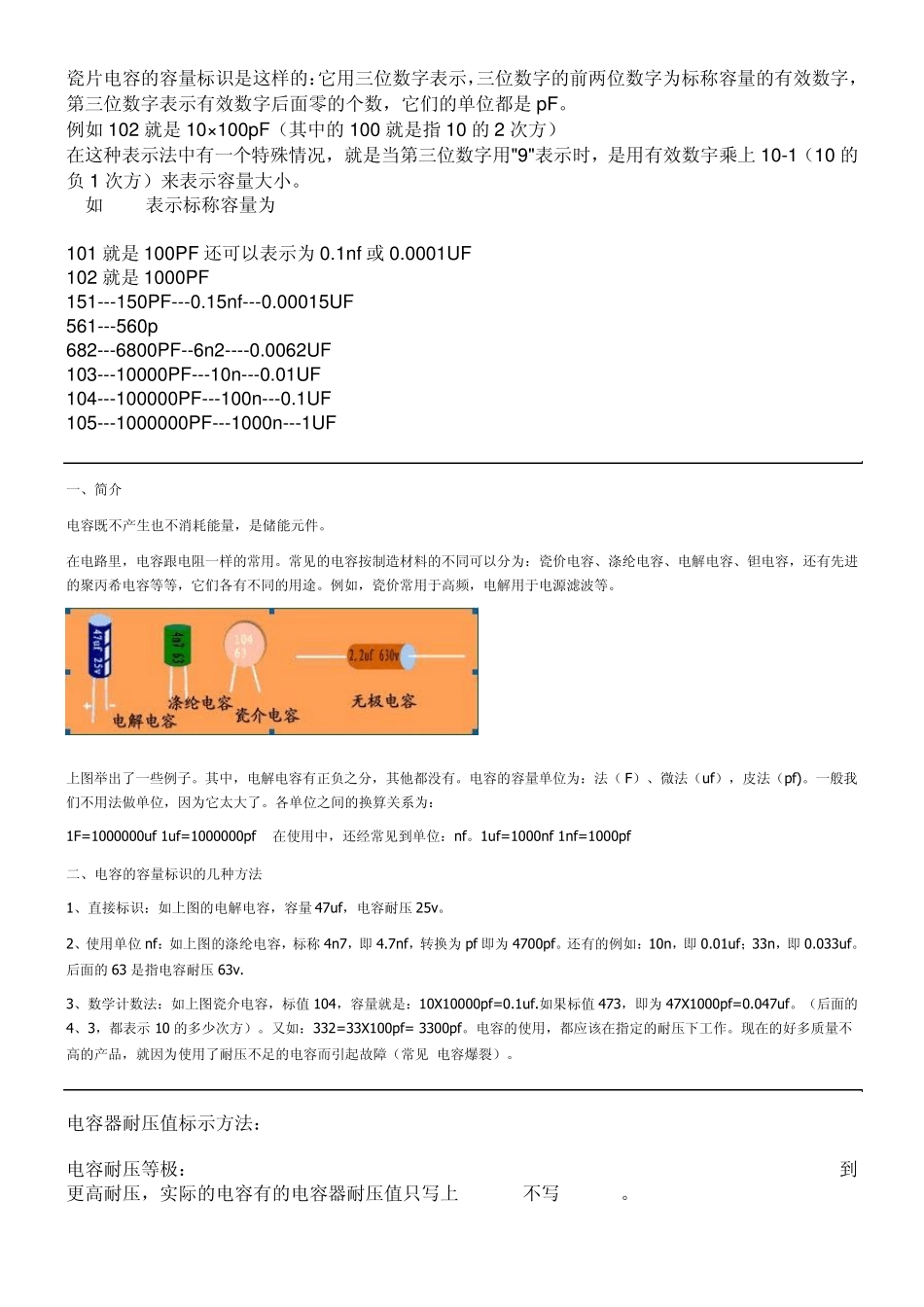

瓷片电容的容量标识是这样的:它用三位数字表示,三位数字的前两位数字为标称容量的有效数字,第三位数字表示有效数字后面零的个数,它们的单位都是pF。 例如102 就是10×100pF(其中的100 就是指10 的2 次方) 在这种表示法中有一个特殊情况,就是当第三位数字用"9"表示时,是用有效数宇乘上10-1(10 的负1 次方)来表示容量大小。 如:229表示标称容量为22x(10-1)pF=2.2pF 101 就是100PF 还可以表示为0.1nf 或0.0001UF 102 就是1000PF 151---150PF---0.15nf---0.00015UF 561---560p 682---6800PF--6n2----0.0062UF 103---10000PF---10n---0.01UF 104---100000PF---100n---0.1UF 105---1000000PF---1000n---1UF 525---5200000PF---5200n---5.2UF 一、简介 电容既不产生也不消耗能量,是储能元件。 在电路里,电容跟电阻一样的常用。常见的电容按制造材料的不同可以分为:瓷价电容、涤纶电容、电解电容、钽电容,还有先进的聚丙希电容等等,它们各有不同的用途。例如,瓷价常用于高频,电解用于电源滤波等。 上图举出了一些例子。其中,电解电容有正负之分,其他都没有。电容的容量单位为:法(F)、微法(uf),皮法(pf)。一般我们不用法做单位,因为它太大了。各单位之间的换算关系为: 1F=1000000uf 1uf=1000000pf 在使用中,还经常见到单位:nf。1uf=1000nf 1nf=1000pf 二、电容的容量标识的几种方法 1、直接标识:如上图的电解电容,容量47uf,电容耐压 25v。 2、使用单位nf:如上图的涤纶电容,标称4n7,即 4.7nf,转换为pf 即为4700pf。还有的例如:10n,即 0.01uf;33n,即 0.033uf。后面的63 是指电容耐压 63v. 3、数学计数法:如上图瓷介电容,标值 104,容量就是:10X10000pf=0.1uf.如果标值 473,即为47X1000pf=0.047uf。(后面的4、3,都表示10 的多少次方)。又如:332=33X100pf= 3300pf。电容的使用,都应该在指定的耐压下工作。现在的好多质量不高的产品,就因为使用了耐压不足的电容而引起故障(常见 电容爆裂)。 电容器耐压值标示方法: 电容耐压等极:16V,25V,35V,50V,63V,100V,160V,250V,400V,630V,1000V,1250V,2000V,3000V 到更高耐压,实际的电容有的电容器耐压值只写上"1250" 不写 1250V 。 下面竖外公司电容器耐压表示识别方法: 符号 耐压值V 符号 耐压值V 符号 耐压值V 符号 耐压值V 符号 耐压值V 符号 耐压值V 0A 1.0V 0B 1.25V 0C 1.6V 0D...
