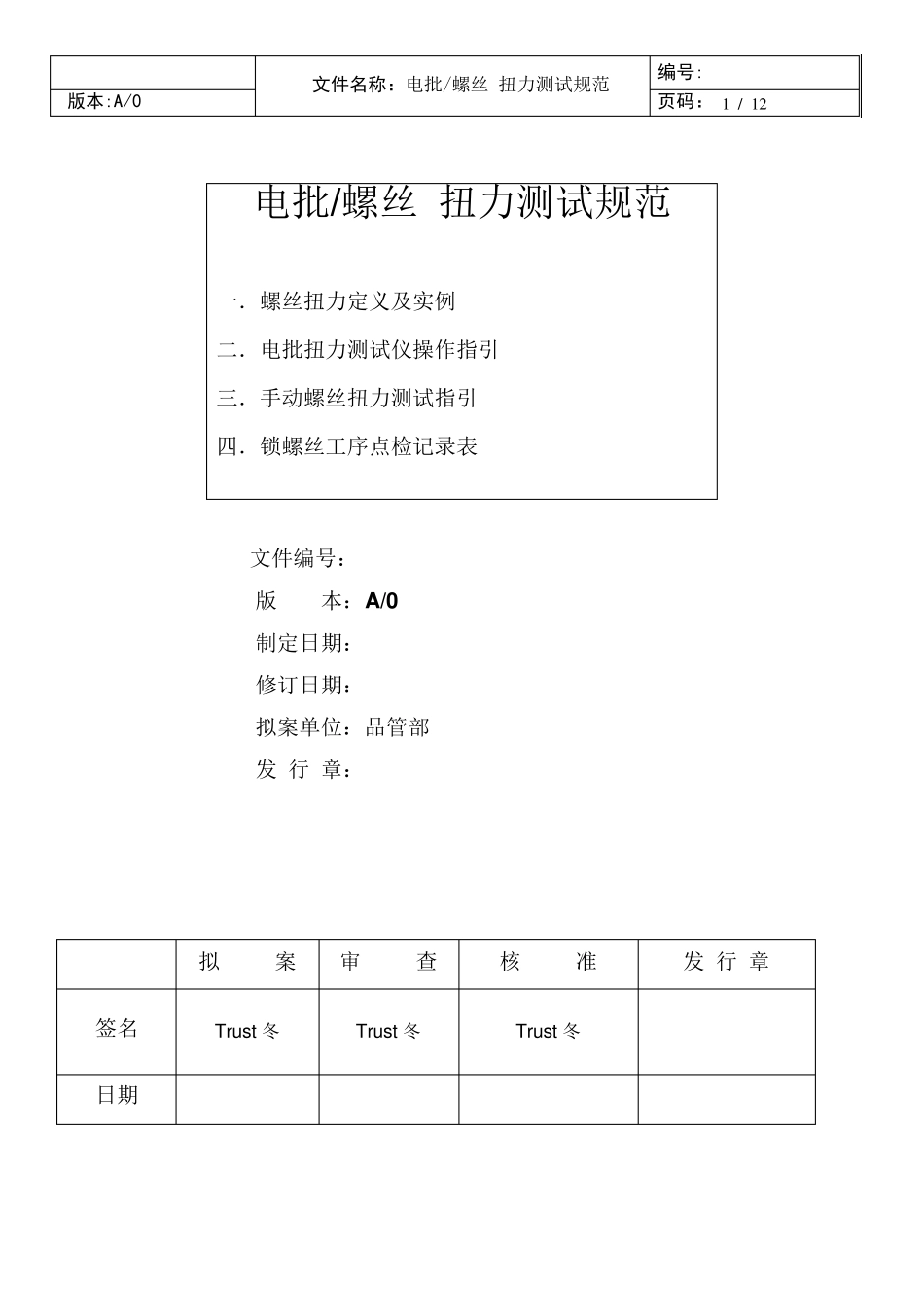

文件名称：电批/螺丝 扭力测试规范 编号: 版本:A/0 页码： 1 / 1 2 电批/螺丝 扭力测试规范 一．螺丝扭力定义及实例 二．电批扭力测试仪操作指引 三．手动螺丝扭力测试指引 四．锁螺丝工序点检记录表 文件编号： 版 本：A /0 制定日期： 修订日期： 拟案单位：品管部 发 行 章： 拟 案 审 查 核 准 发 行 章 签名 Tru st 冬 Tru st 冬 Tru st 冬 日期 文件名称：电批/螺丝 扭力测试规范 编号: 版本:A/0 页码： 2 / 1 2 Rev ision History 修改記錄 Rev ision no.版次编号 发行/修订 日期 Description change 详细变更 提出单位 制定/修改人 A/0 品管部 Tru st 冬 文件名称：电批/螺丝 扭力测试规范 编号: 版本:A/0 页码： 3 / 1 2 一.螺丝扭力定义及实例 1.电动螺丝起子扭力的设定： A.最小扭力的选取：以经验值选取扭力范围，用电动螺丝起子设定其最小螺丝扭力，锁紧后再用手动方式转动螺丝来检查螺丝扭力是否足够，如果已经无法再用手动方式转动螺丝，就表示螺丝扭力的可以接受，锁附10PCS 确认第一次是否锁附到位，若都锁附到位，然后按照0.05kgf.cm 扭力递减，重复验证发生锁附不到位说明扭力不可接受，此时上一个锁附OK 扭力为最小扭力；如果还可以转动，则表示最小扭力还不过，必须再往上增加。反复测试后可以决定最小的电动起扭力。 B.最大扭力的选取：最小螺丝扭力决定后，再依据扭力范围，把电动螺丝起子的扭力设定到扭力范围的最大值，拿10 组上、下盖(或是上、下壳)，用电动起子重复锁紧、松开螺丝10 次后，确认有无任何螺丝孔滑牙或是螺丝柱破裂的现象发生，如果没有，按照0.05kgf.cm 扭力递增重复验证，若发生螺丝孔滑牙或是螺丝柱破裂不良，上一个锁附OK 扭力即为最大扭力；如果有，则必须将扭力调小或是设计变更螺丝柱的内、外孔径，然后再重复验证直至合格。 C.正常最好使用扭力定义：确定最大最小扭力后，将最大扭力乘以安全系数0.4---0.6；得出值即为最好使用扭力；且使用扭力必须大于最小锁附扭力，根据实际以接近最大最小平衡均值最好； 2.扭力选取 举例说明： 螺丝规格： 锁附孔径： 锁附材质： 锁附深 度 ： 初 步 定义扭力范围 SCREW,BZn+Ni,T 1.7*4,P0.5,PH3*0.5 1.34—1.36mm PC+10%GF 2.2mm 0.8---2.0kgf.cm 最小扭力取得： Item 1 2 3 4 5 6 7 8 9 10 最小锁附扭力 0.85 0.85 0.85 0...
