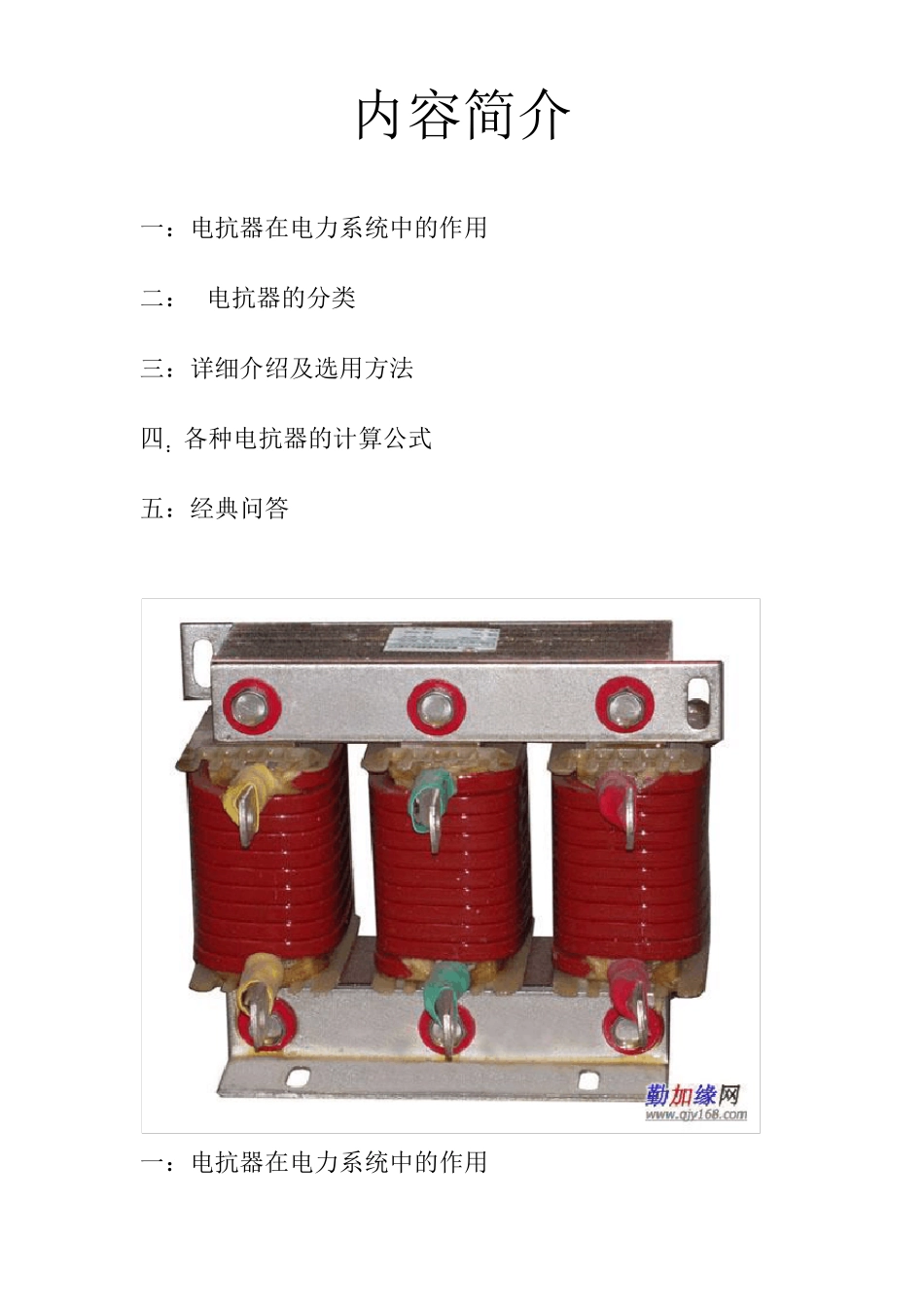

电抗器 懂得放手的人找到轻松，懂得遗忘的人找到自由，懂得关怀的人找到幸福！女人的聪明在于能欣赏男人的聪明。生活是灯，工作是油，若要灯亮，就要加油！相爱时，飞到天边都觉得踏实，因为有你的牵挂；分手后，坐在家里都觉得失重，因为没有了方向。 内容简介 一：电抗器在电力系统中的作用 二： 电抗器的分类 三：详细介绍及选用方法 四：各种电抗器的计算公式 五：经典问答 一：电抗器在电力系统中的作用 由于电力系统中大量使用电力电子器件,直流用电,变频用电等,产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统中的谐波较高时,就要用串联电抗器了,放大谐波电流. 电抗率为4.5%～7%滤波电抗器,用于抑制电网中5 次及以上谐波;电抗率为12%～13 %滤波电抗器,用于抑制电网中3 次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的1.35 倍下长期运行,常用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等,电抗器的温升：铁芯 85K，线圈 95K,绝缘水平：3kV/1min,无击穿与闪络,电抗器在1.8 倍额定电流下的电抗值，其下降值不大于5%,电抗器有三相、单相之分,三相电抗器任二相电抗值之差不大于±3%,电抗器可用于400V 或 600V 系统,电抗器噪声等级，不大于50dB,电抗器耐温等级H 级以上. 信息来自:输配电设备网 电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。并联电抗器用来吸收电网中的容性无功,如500kV 电网中的高压电抗器,500kV 变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV 电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整 并联电抗器的数 量来调整 运行电压。超 高压并联电抗器有改 善 电力系统无功功率有关 运行状 况 的多 种功能,主要包 括 :1)轻 空 载 或轻 负 荷 线路上的电容效 应,以降低工 频暂 态 过电压。2)改 善 长输电线路上的电压分布 。3)使轻 负 荷 时线路中的无功功率尽 可能就地 平衡 ,防 止 无功功率不合 理 流动 ,同 时也减 轻 了线路上的功率损失 。4)在大机 组 与系统并列 时,降低高压母 线上工 频稳 态 电压,便 于发 电机 同 期并列 。5)防 止 发 电机 带 长...
