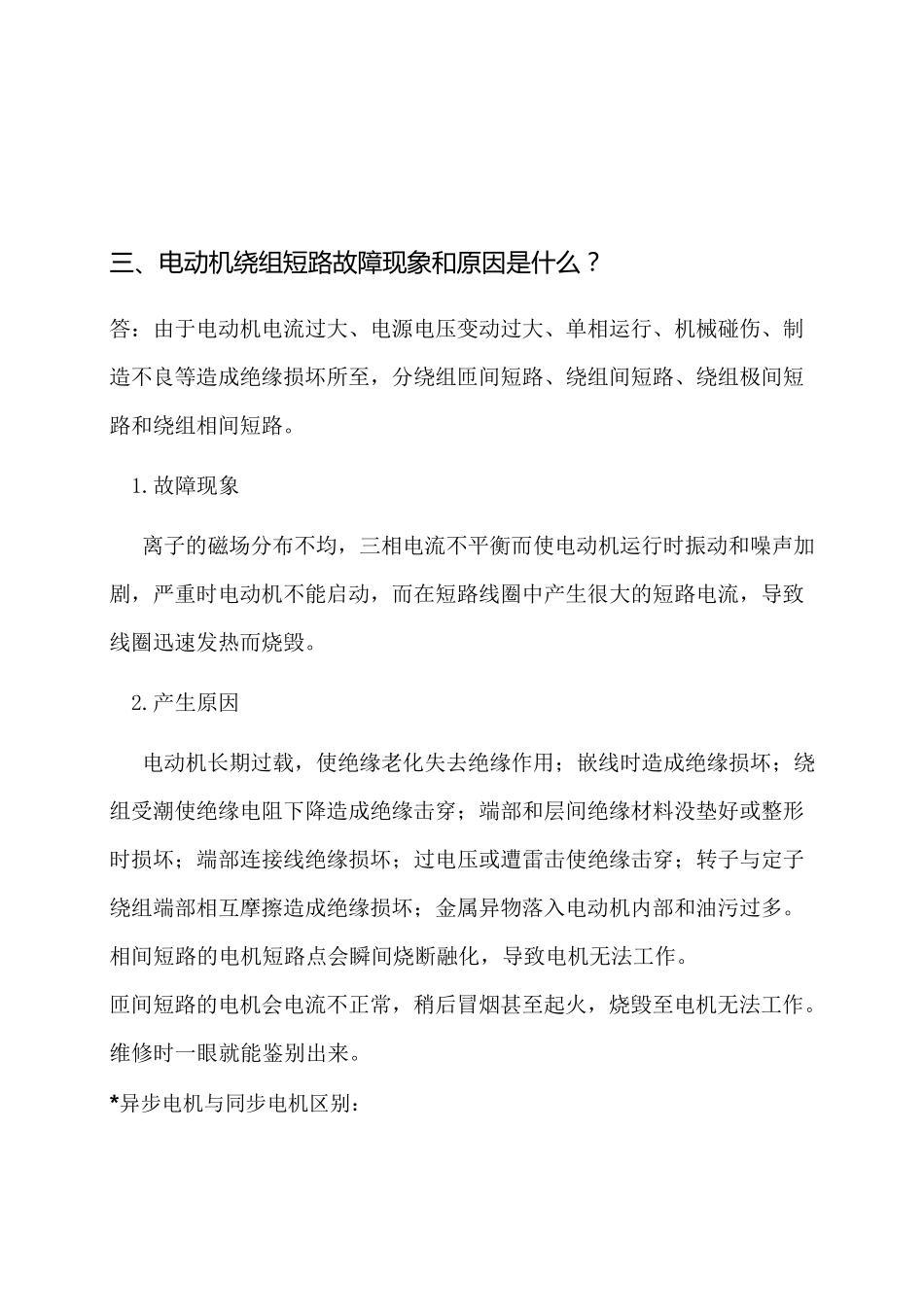

电机匝间短路及相间短路问题解答 一、什么是电机匝间短路 就是同一个绕组是由很多圈（匝）线绕成的，如果绝缘不好的话，叠加在一起的线圈之间会短路，这样一来，相当于一部分线圈直接被短路掉不起作用了。匝间短路后，电机的绕组因为一部分被短路掉，磁场就和以前不同了，不对称了，而且剩余的线圈电流比以前大了，电机运行中会振动增大，电流增大，出力相对减小。 二、发生电机匝间短路，会有以下现象： 1）被短路的线圈中将流过很大的环流（常达正常电流的 2－－-10 倍），使线圈严重发热； 2）三相电流不平衡，电动机转矩降低； 3）产生杂音； 4）短路严重时，电动机不能带负载起动。 匝间短路在刚开始时，可能只有两根导线因交叠处绝缘磨坏而接触。 由于短路线匝内产生环流，使线圈迅速发热，进一步损坏邻近导线的绝缘，使短路的匝数不断增多、故障扩大。 短路匝数足够多时，会使熔断器烧断，甚至绕组烧焦冒烟。 当三相绕组有一相发生匝间短路时，相当于该相绕组匝数减少，定子三相电流就不平衡。不平衡的三相电流使电动机振动，同时发出不正常的声音。 电动机平均转矩显著下降，拖动负载时就显得无力。 三 、电动机绕组短路故障现象和原因是什么？ 答：由于电动机电流过大、电源电压变动过大、单相运行、机械碰伤、制造不良等造成绝缘损坏所至，分绕组匝间短路、绕组间短路、绕组极间短路和绕组相间短路。 1.故障现象 离子的磁场分布不均，三相电流不平衡而使电动机运行时振动和噪声加剧，严重时电动机不能启动，而在短路线圈中产生很大的短路电流，导致线圈迅速发热而烧毁。 2.产生原因 电动机长期过载，使绝缘老化失去绝缘作用；嵌线时造成绝缘损坏；绕组受潮使绝缘电阻下降造成绝缘击穿；端部和层间绝缘材料没垫好或整形时损坏；端部连接线绝缘损坏；过电压或遭雷击使绝缘击穿；转子与定子绕组端部相互摩擦造成绝缘损坏；金属异物落入电动机内部和油污过多。 相间短路的电机短路点会瞬间烧断融化，导致电机无法工作。 匝间短路的电机会电流不正常，稍后冒烟甚至起火，烧毁至电机无法工作。维修时一眼就能鉴别出 来 。 * 异步 电机与同 步 电机区 别： 异步电机又叫感应电机，转子上的电磁场是通过定子磁场感应出来的。同步电机转子上要有自带的磁场。 异步电机的转速会随负载的不同，略有改变，而且这个转速是低于定子磁场的转速的，所以才叫异步电机。同步电机转速严格的按定子磁场转速旋转，所以叫同步...
