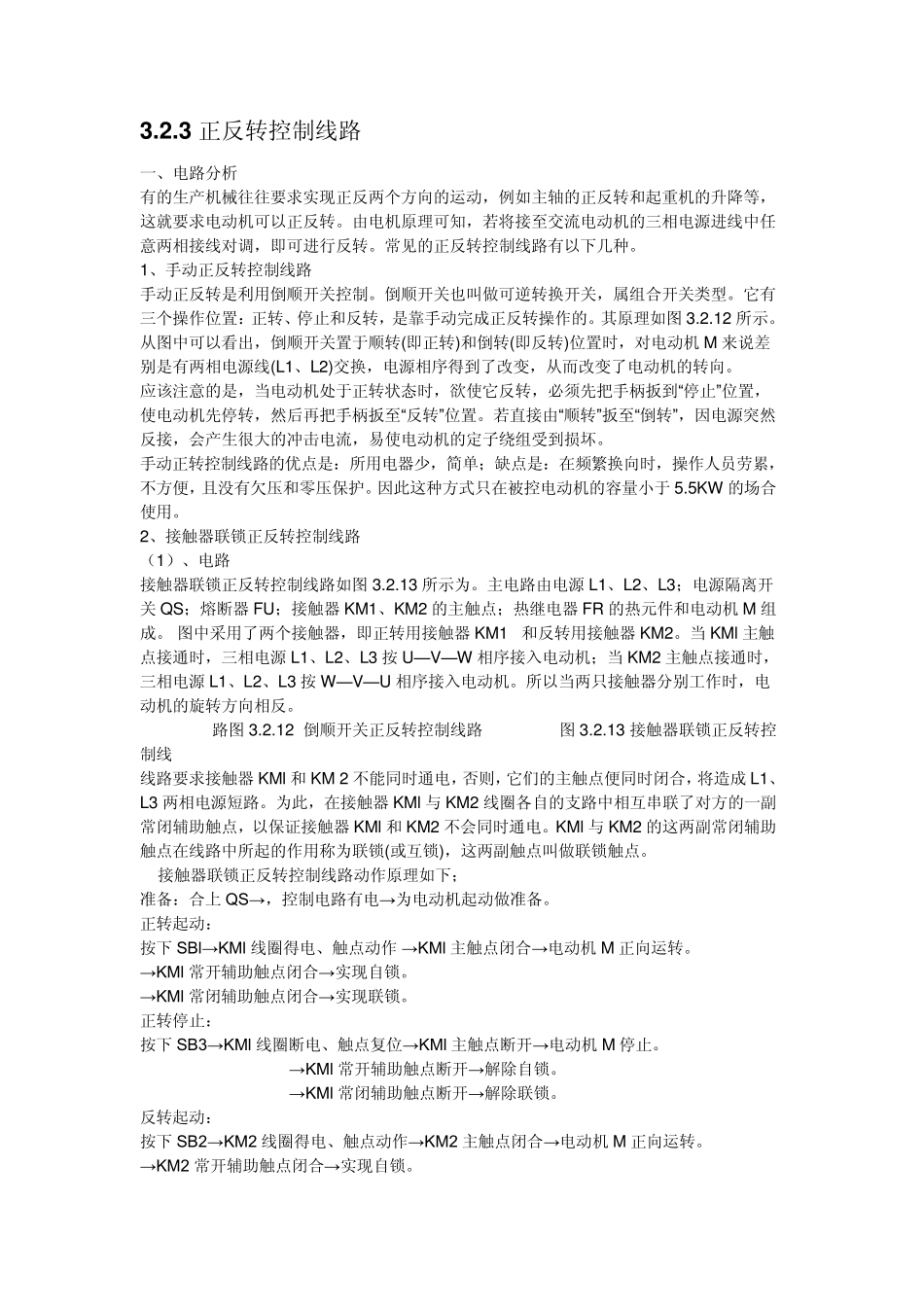

3 .2 .3 正反转控制线路 一、电路分析 有的生产机械往往要求实现正反两个方向的运动，例如主轴的正反转和起重机的升降等，这就要求电动机可以正反转。由电机原理可知，若将接至交流电动机的三相电源进线中任意两相接线对调，即可进行反转。常见的正反转控制线路有以下几种。 1、手动正反转控制线路 手动正反转是利用倒顺开关控制。倒顺开关也叫做可逆转换开关，属组合开关类型。它有三个操作位置：正转、停止和反转，是靠手动完成正反转操作的。其原理如图 3.2.12 所示。从图中可以看出，倒顺开关置于顺转(即正转)和倒转(即反转)位置时，对电动机 M 来说差别是有两相电源线(L1、L2)交换，电源相序得到了改变，从而改变了电动机的转向。 应该注意的是，当电动机处于正转状态时，欲使它反转，必须先把手柄扳到“停止”位置，使电动机先停转，然后再把手柄扳至“反转”位置。若直接由“顺转”扳至“倒转”，因电源突然反接，会产生很大的冲击电流，易使电动机的定子绕组受到损坏。 手动正转控制线路的优点是：所用电器少，简单；缺点是：在频繁换向时，操作人员劳累，不方便，且没有欠压和零压保护。因此这种方式只在被控电动机的容量小于 5.5KW 的场合使用。 2、接触器联锁正反转控制线路 （1）、电路 接触器联锁正反转控制线路如图 3.2.13 所示为。主电路由电源 L1、L2、L3；电源隔离开关 QS；熔断器 FU；接触器 KM1、KM2 的主触点；热继电器 FR 的热元件和电动机 M 组成。 图中采用了两个接触器，即正转用接触器 KM1 和反转用接触器 KM2。当 KMl主触点接通时，三相电源 L1、L2、L3 按 U— V— W 相序接入电动机；当 KM2 主触点接通时，三相电源 L1、L2、L3 按 W— V— U 相序接入电动机。所以当两只接触器分别工作时，电动机的旋转方向相反。 路图 3.2.12 倒顺开关正反转控制线路 图 3.2.13 接触器联锁正反转控制线 线路要求接触器 KMl和 KM 2 不能同时通电，否则，它们的主触点便同时闭合，将造成 L1、L3 两相电源短路。为此，在接触器 KMl与 KM2 线圈各自的支路中相互串联了对方的一副常闭辅助触点，以保证接触器 KMl和 KM2 不会同时通电。KMl与 KM2 的这两副常闭辅助触点在线路中所起的作用称为联锁(或互锁)，这两副触点叫做联锁触点。 接触器联锁正反转控制线路动作原理如下； 准备：合上 QS→ ，控制电路有电→ 为电动机起动做准备。 正转起动： 按下 SBl→ K...
