电机绝缘规范及重绕工艺

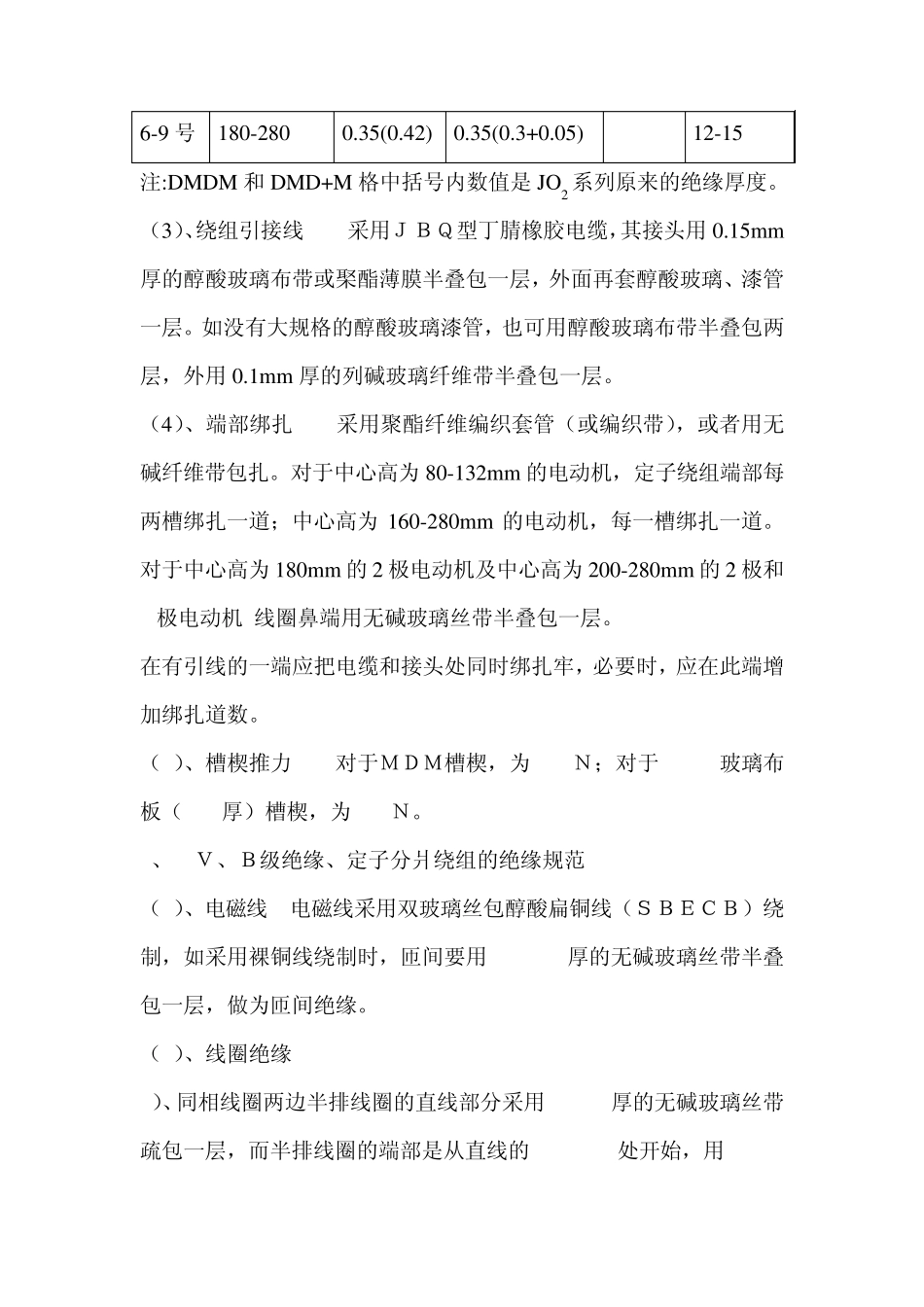

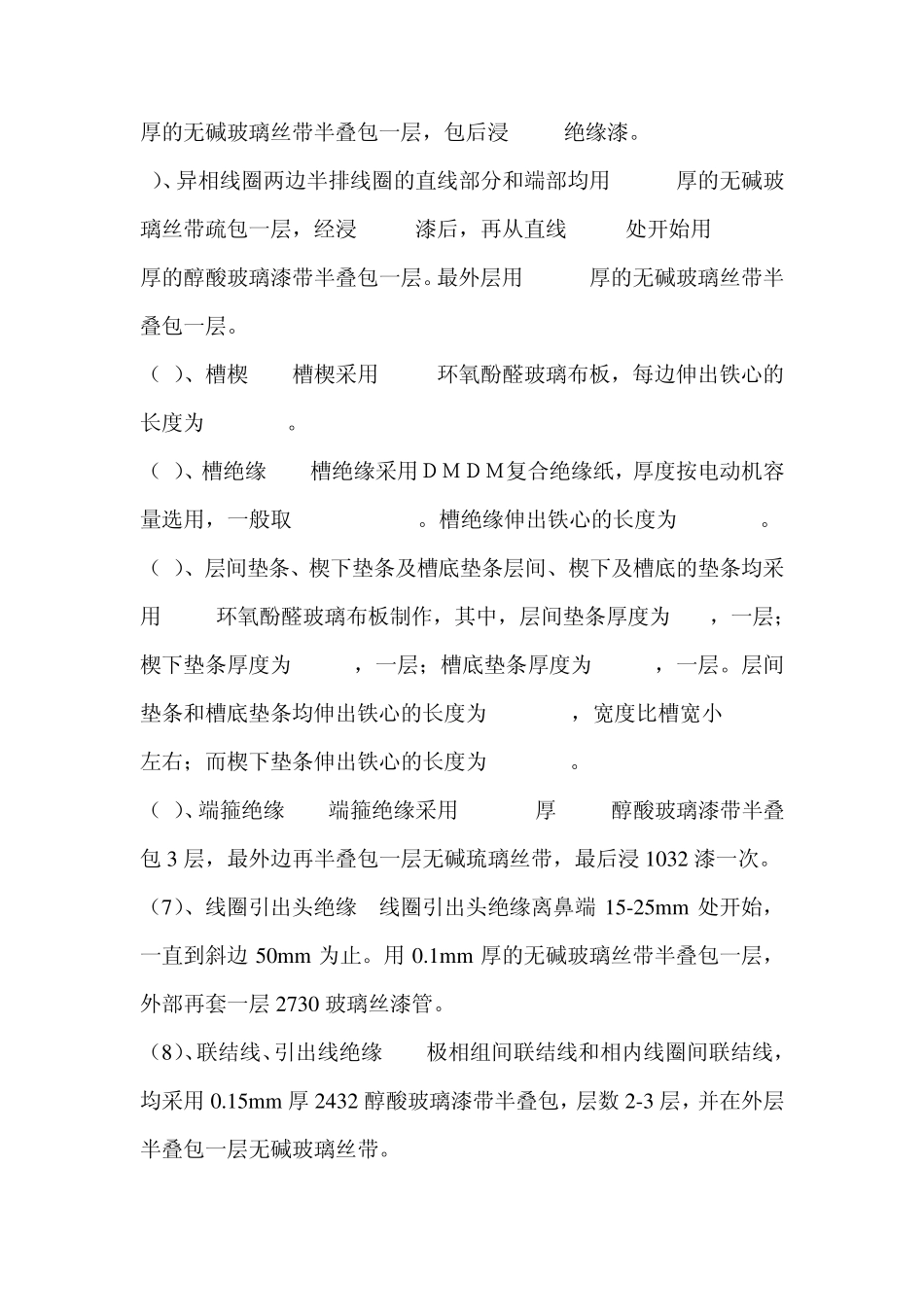

交流电机绝缘规范及重绕工艺 一、 交流电机绝缘规范 1、380V、B 级绝缘、定子绕组绝缘规范 （1）、电磁线和槽绝缘 1）、中小型交流电动机定子绕组均采用散嵌软绕组，电磁线选用QZ-2型高强度聚酯漆包圆铜线，其绝缘漆膜比QZ-1 型的较厚，所以都选用QZ—2 型。槽绝缘是采用复合绝缘材料，如 DMDM 或 DMD、DMD+M 等。D 表示聚酯纤维无纺布，M 表示 6020 聚酯薄膜。 2）、槽绝缘厚度的选择。JO2 系列电动机按机座号不同其厚度不同，而 Y 系列电动机是按电动机中心高度不同而异，可按下表选择。 3）、相间绝缘材料和厚度与槽绝缘相同。对于双层绕组的层间绝缘所用绝缘材料和厚度也与槽绝缘相同。 （2）、电动机槽楔 采用引拔槽楔，或者用3240 环氧酚醛层压玻璃布板槽楔。 槽绝缘厚度 电动机机座（JO2系列） 中心高度/m m (Y 系列) 槽绝缘结构及总厚度/m m 槽绝缘均匀伸出铁心两端的长度/m m DMDM DND+M DMD 1-3 号 80-112 0.25(0.22) 0.25(0.2+0.05) 0.25 6-7 4-5 号 132-160 0.30(0.27) 0.30(0.25+0.05) 7-10 6-9 号 180-280 0.35(0.42) 0.35(0.3+0.05) 12-15 注:DMDM 和DMD+M 格中括号内数值是JO2 系列原来的绝缘厚度。 （3）、绕组引接线 采用ＪＢＱ型丁腈橡胶电缆，其接头用 0.15mm厚的醇酸玻璃布带或棸酯薄膜半叠包一层，外面再套醇酸玻璃、漆管一层。如没有大规格的醇酸玻璃漆管，也可用醇酸玻璃布带半叠包两层，外用 0.1mm 厚的列碱玻璃纤维带半叠包一层。 （4）、端部绑扎 采用聚酯纤维编织套管（或编织带），或者用无碱纤维带包扎。对于中心高为 80-132mm 的电动机，定子绕组端部每两槽绑扎一道；中心高为 160-280mm 的电动机，每一槽绑扎一道。对于中心高为 180mm 的2 极电动机及中心高为 200-280mm 的2 极和4极电动机,线圈鼻端用无碱玻璃丝带半叠包一层。 在有引线的一端应把电缆和接头处同时绑扎牢，必要时，应在此端增加绑扎道数。 （5）、槽楔推力 对于ＭＤＭ槽楔，为 244Ｎ；对于 3240玻璃布板（2mm厚）槽楔，为 247Ｎ。 2、00Ｖ、Ｂ级绝缘、定子分爿绕组的绝缘规范 （1）、电磁线 电磁线采用双玻璃丝包醇酸扁铜线（ＳＢＥＣＢ）绕制，如采用裸铜线绕制时，匝间要用 0.08mm厚的无碱玻璃丝带半叠包一层，做为匝间绝缘。 （2）、线圈绝缘 1）、同相线圈两边半排线圈的直线部分采用 0.1mm厚的无碱玻璃丝带疏包一层，而半排线圈的端部是从直线的...
