电极系测井学习总结

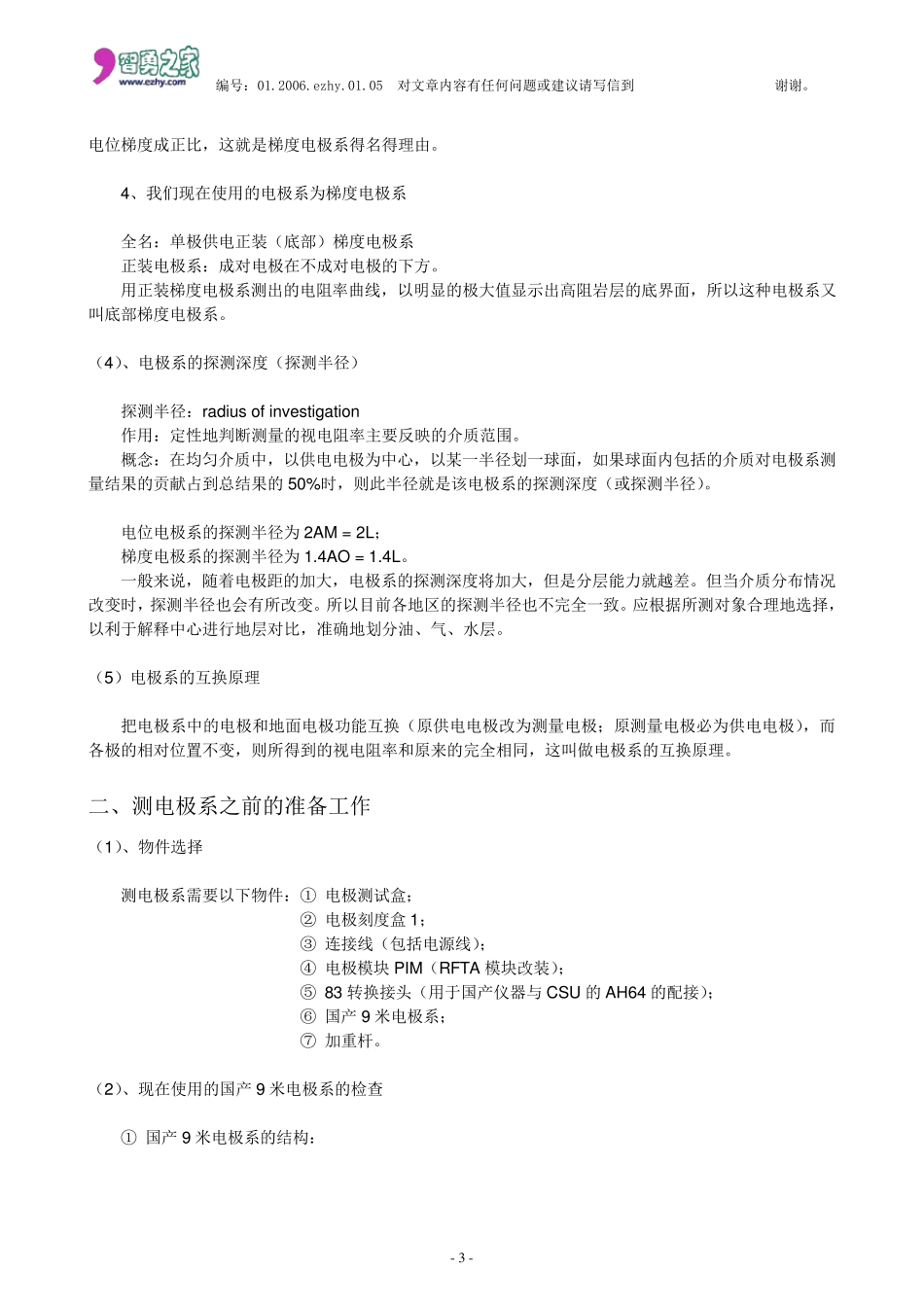

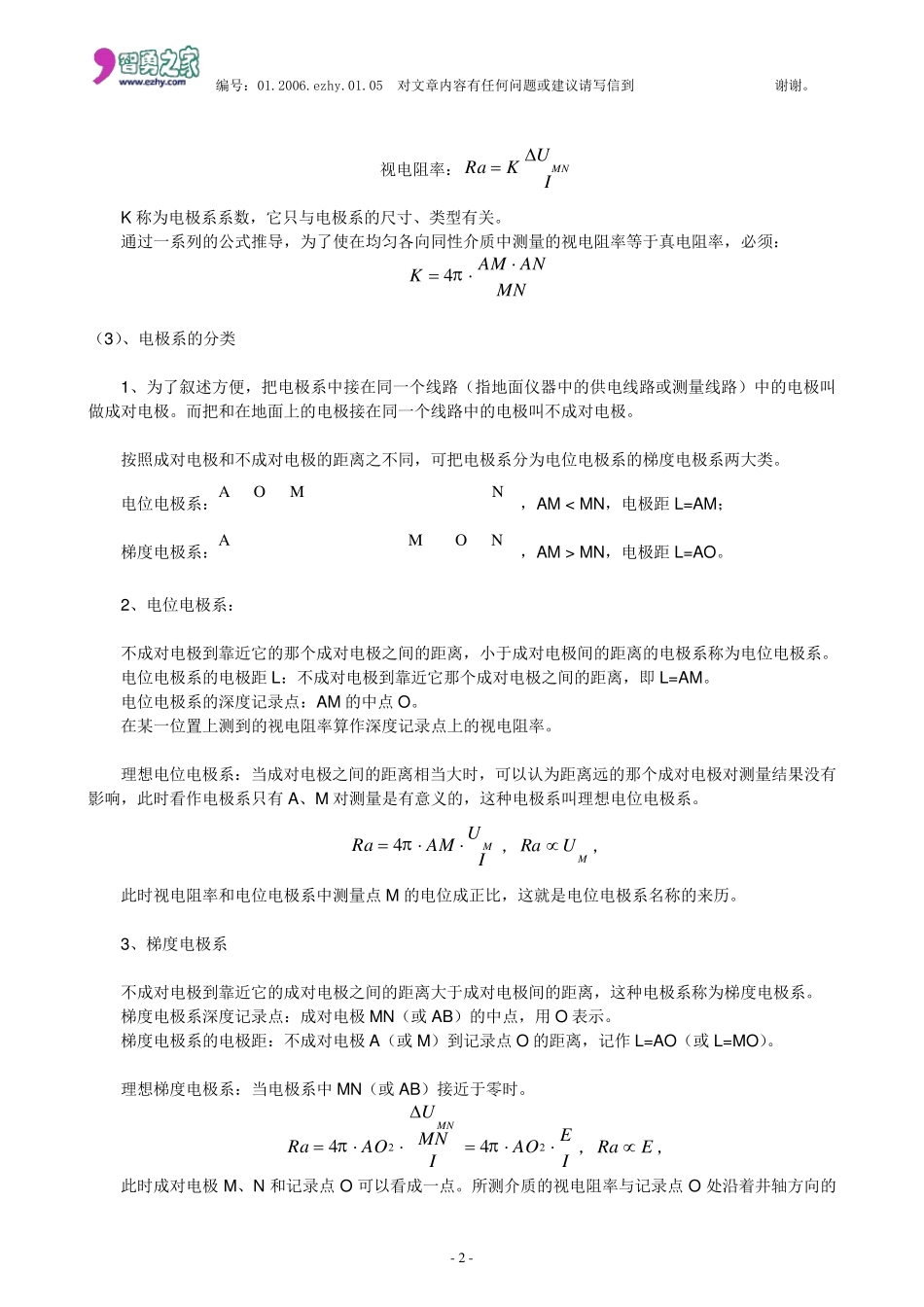

编号：01.2006.ezhy.01.05 对文章内容有任何问题或建议请写信到 ************** 谢谢。 - 1 - 电极系测井学习总结 （ 修 改 稿 张 智 勇 编 辑 整 理 最 后 更 新 于 2006 年 1 月 5 日） 电极系：Electrode Array Log 一、电极系的基本概念 （1）、普通电阻率法测井的应用 ①划分岩性； ②确定渗透层及侵入带的电阻率； ③确定岩层厚度； ④进行剖面对比； ⑤确定岩层的真电阻率； ⑥定性判断油气、层等。 实质上就是进行 电阻率 测量。 （2）、电阻率法测井测量原理 1、电阻率法测井——是根据自然界中各种不同岩石和矿物的导电能力不同的特点，来区别钻井剖面上的岩石性质的一种方法。岩石导电能力常用电阻率这个物理量来表示。 电极系测井是一种电阻率法测井。 物质的电阻率——数字上等于由该物质所构成的物体的电阻乘以该物体的截面积，除以该物体的长度。电阻单位用Ω时，电阻率单位就是Ω•M。 2、电极系测量原理 埋藏在地下的岩石电阻率，是一个既不能直接观察，又不能直接测量的物理量，只能采取间接测量的方法，即只有给岩石以一定的电流时才能测量出来。所以进行电阻率测井时，都设有供电线路，通过 供电电极Ａ 、Ｂ 供给电流，在井内建立 电场 ，然后测量测量电极M、N 之 间的电位差MNU。所测的MNU的大 小决 定于周 围 介 质的电阻率，研 究MNU的变 化 即反 映 了 沿 井孔 剖面岩层电阻率的变 化 。因 此 电阻率法测井的理论 实质是研 究 各种不同介 质中电场 分布 的问题。 测井时，测量电极M、N 之 间的电位差MNU，并 按 照 下面的公 式 ： 编号：01.2006.ezhy.01.05 对文章内容有任何问题或建议请写信到 ************** 谢谢。 - 2 - 视电阻率：IUKRaMN K 称为电极系系数，它只与电极系的尺寸、类型有关。 通过一系列的公式推导，为了使在均匀各向同性介质中测量的视电阻率等于真电阻率，必须： MNANAMK 4 （3）、电极系的分类 1、为了叙述方便，把电极系中接在同一个线路（指地面仪器中的供电线路或测量线路）中的电极叫做成对电极。而把和在地面上的电极接在同一个线路中的电极叫不成对电极。 按照成对电极和不成对电极的距离之不同，可把电极系分为电位电极系的梯度电极系两大类。 电位电极系：，AM < MN，电极距 L=AM； 梯度电极系：，AM > MN，电极距 L=AO。 2、电位电极系： 不成对...
