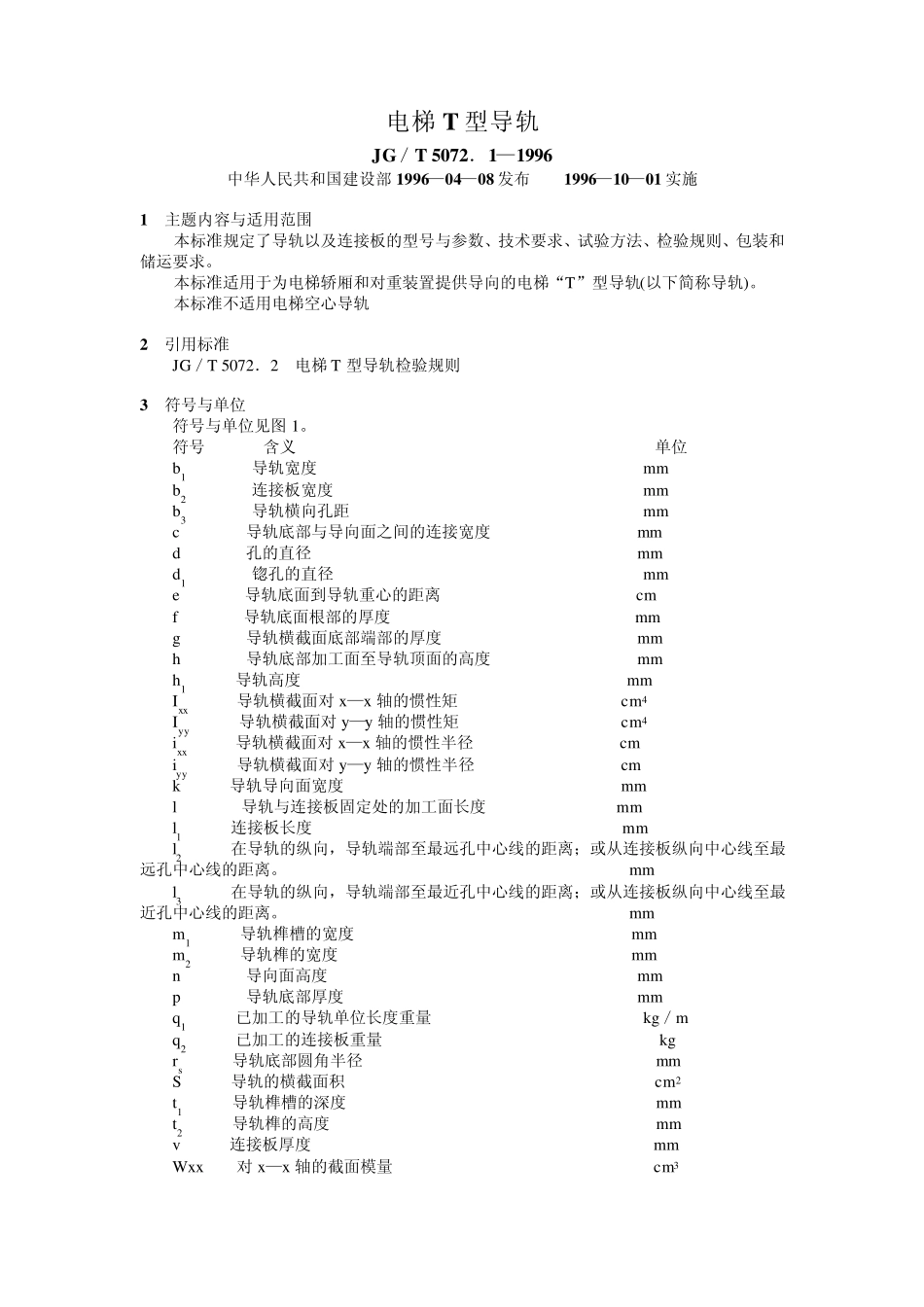

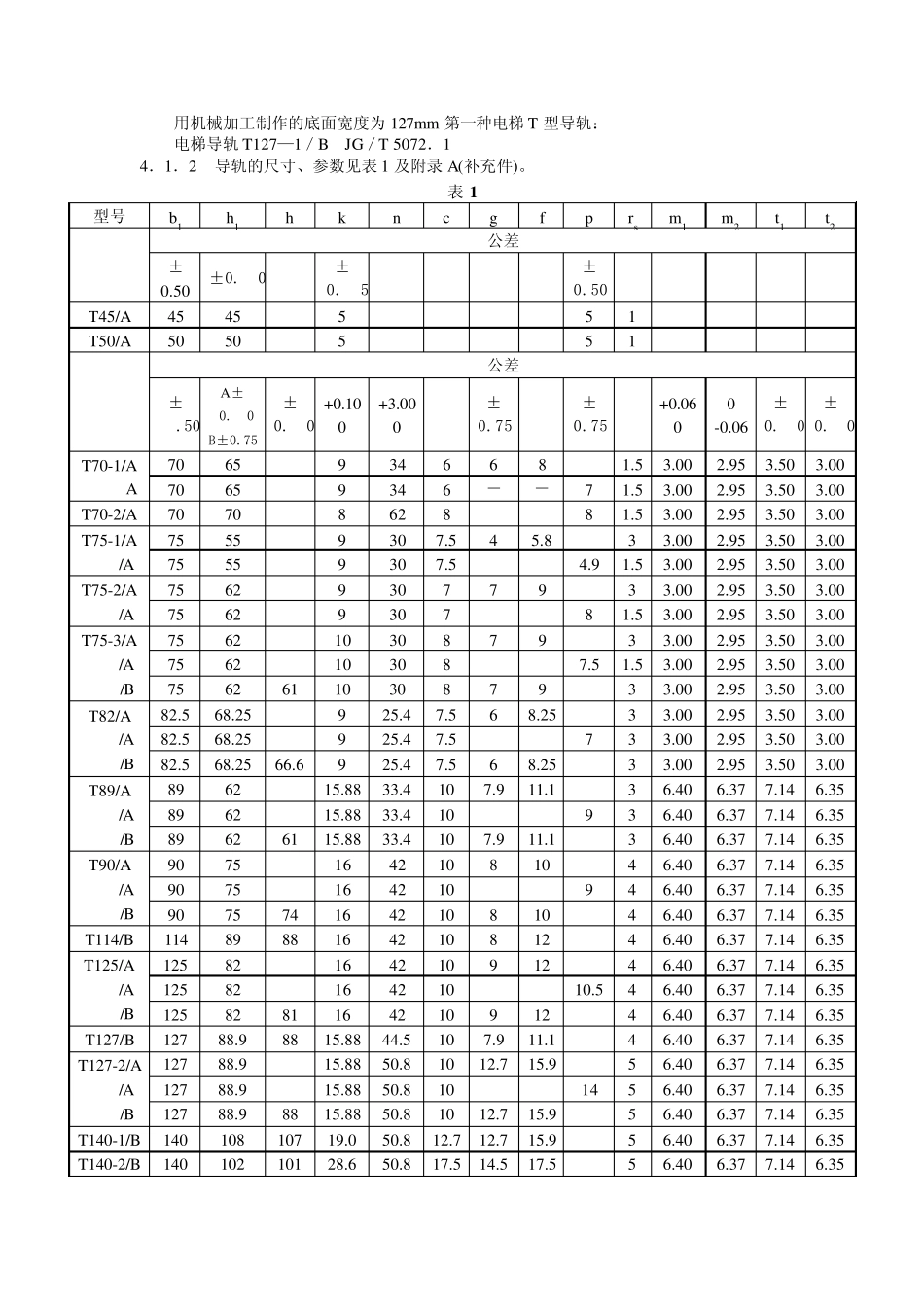

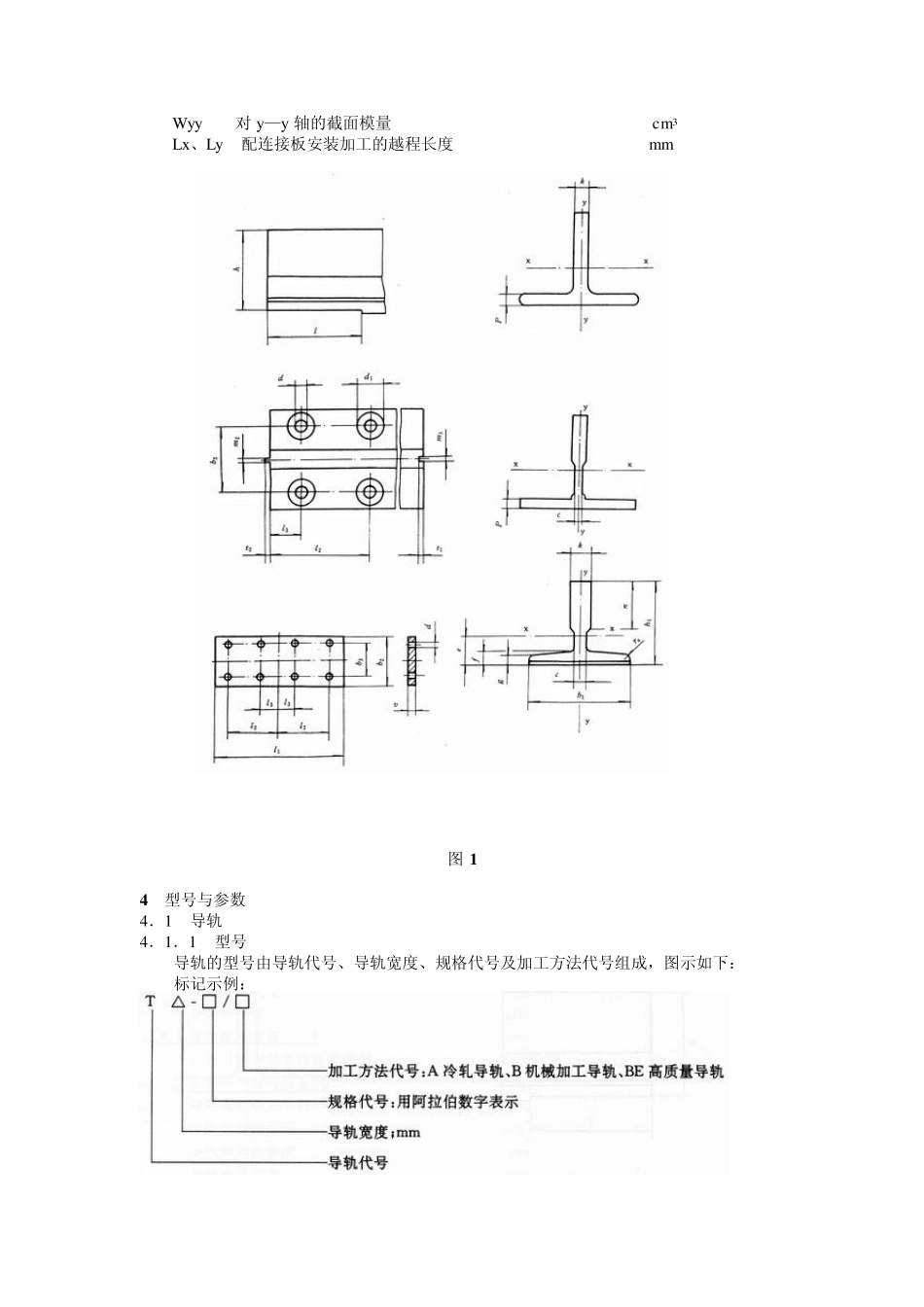

电梯T 型导轨 JG／T 5072．1—1996 中华人民共和国建设部 1996—04—08 发布 1996—10—01 实施 1 主题内容与适用范围 本标准规定了导轨以及连接板的型号与参数、技术要求、试验方法、检验规则、包装和储运要求。 本标准适用于为电梯轿厢和对重装置提供导向的电梯“T”型导轨(以下简称导轨)。 本标准不适用电梯空心导轨 2 引用标准 JG／T 5072．2 电梯T 型导轨检验规则 3 符号与单位 符号与单位见图 1。 符号 含义 单位 b1 导轨宽度 mm b2 连接板宽度 mm b3 导轨横向孔距 mm c 导轨底部与导向面之间的连接宽度 mm d 孔的直径 mm d1 锪孔的直径 mm e 导轨底面到导轨重心的距离 cm f 导轨底面根部的厚度 mm g 导轨横截面底部端部的厚度 mm h 导轨底部加工面至导轨顶面的高度 mm h1 导轨高度 mm Ix x 导轨横截面对 x —x 轴的惯性矩 cm4 Iy y 导轨横截面对 y —y 轴的惯性矩 cm4 ix x 导轨横截面对 x —x 轴的惯性半径 cm iy y 导轨横截面对 y —y 轴的惯性半径 cm k 导轨导向面宽度 mm l 导轨与连接板固定处的加工面长度 mm l1 连接板长度 mm l2 在导轨的纵向，导轨端部至最远孔中心线的距离；或从连接板纵向中心线至最远孔中心线的距离。 mm l3 在导轨的纵向，导轨端部至最近孔中心线的距离；或从连接板纵向中心线至最近孔中心线的距离。 mm m1 导轨榫槽的宽度 mm m2 导轨榫的宽度 mm n 导向面高度 mm p 导轨底部厚度 mm q1 已加工的导轨单位长度重量 kg／m q2 已加工的连接板重量 kg rs 导轨底部圆角半径 mm S 导轨的横截面积 cm2 t1 导轨榫槽的深度 mm t2 导轨榫的高度 mm v 连接板厚度 mm Wx x 对 x —x 轴的截面模量 cm3 Wyy 对y—y轴的截面模量 cm3 Lx、Ly 配连接板安装加工的越程长度 mm 图 1 4 型号与参数 4．1 导轨 4．1．1 型号 导轨的型号由导轨代号、导轨宽度、规格代号及加工方法代号组成，图示如下： 标记示例： 用机械加工制作的底面宽度为127mm 第一种电梯T 型导轨： 电梯导轨T127—1／B JG／T 5072．1 4．1．2 导轨的尺寸、参数见表1 及附录A(补充件)。 表1 型号 b1 h1 h k n c g f p rs m1 m2 t1 t2 公差 ±0.50 ±0.20 ±0.15 ±0.50 T45/A 45 45 5 5 1 T50/A 50 50 5 5 1 公差 ±1.50 A±0.10 B±0.75 ±0.10...
