电梯常用计算简介VIP专享

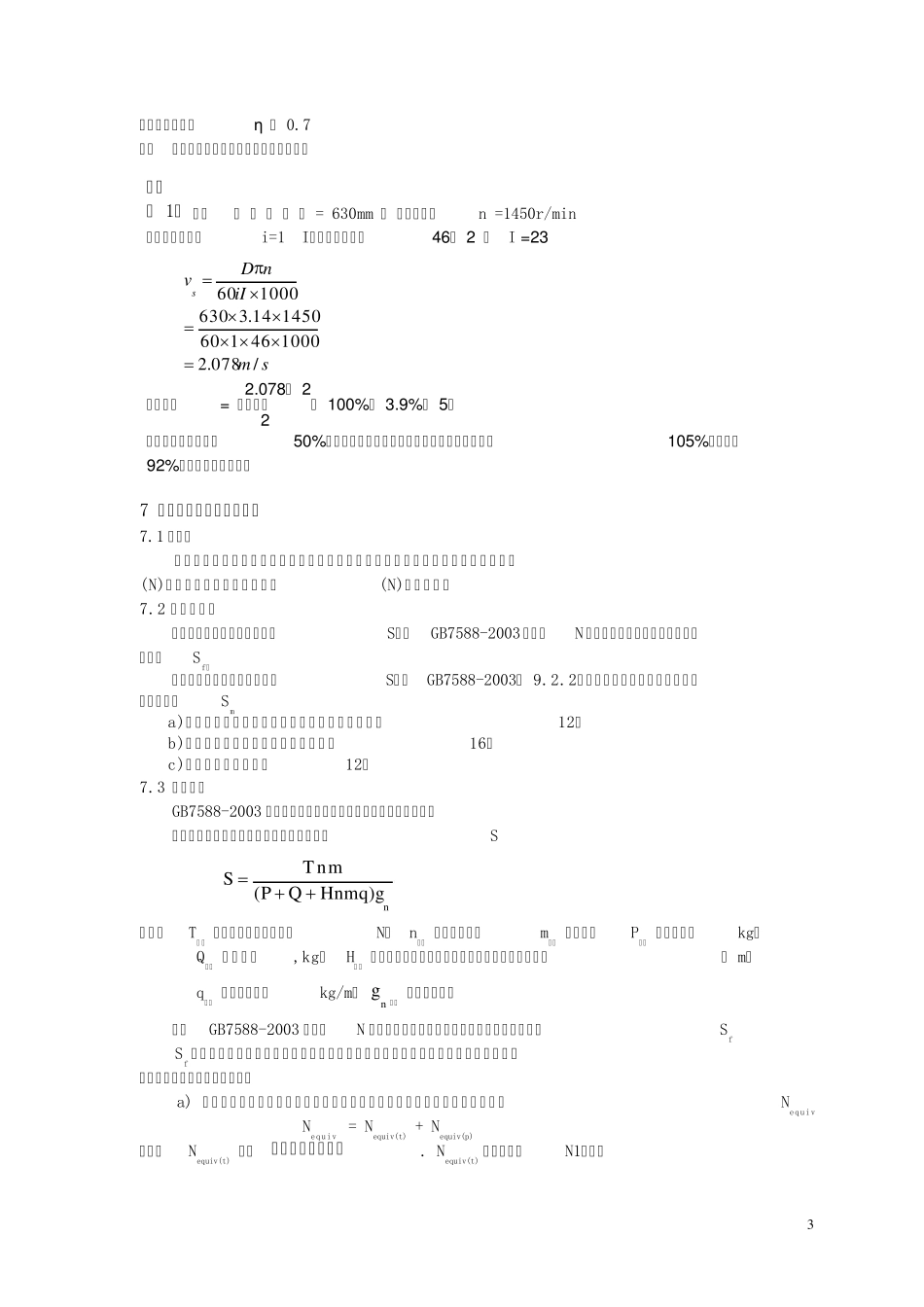

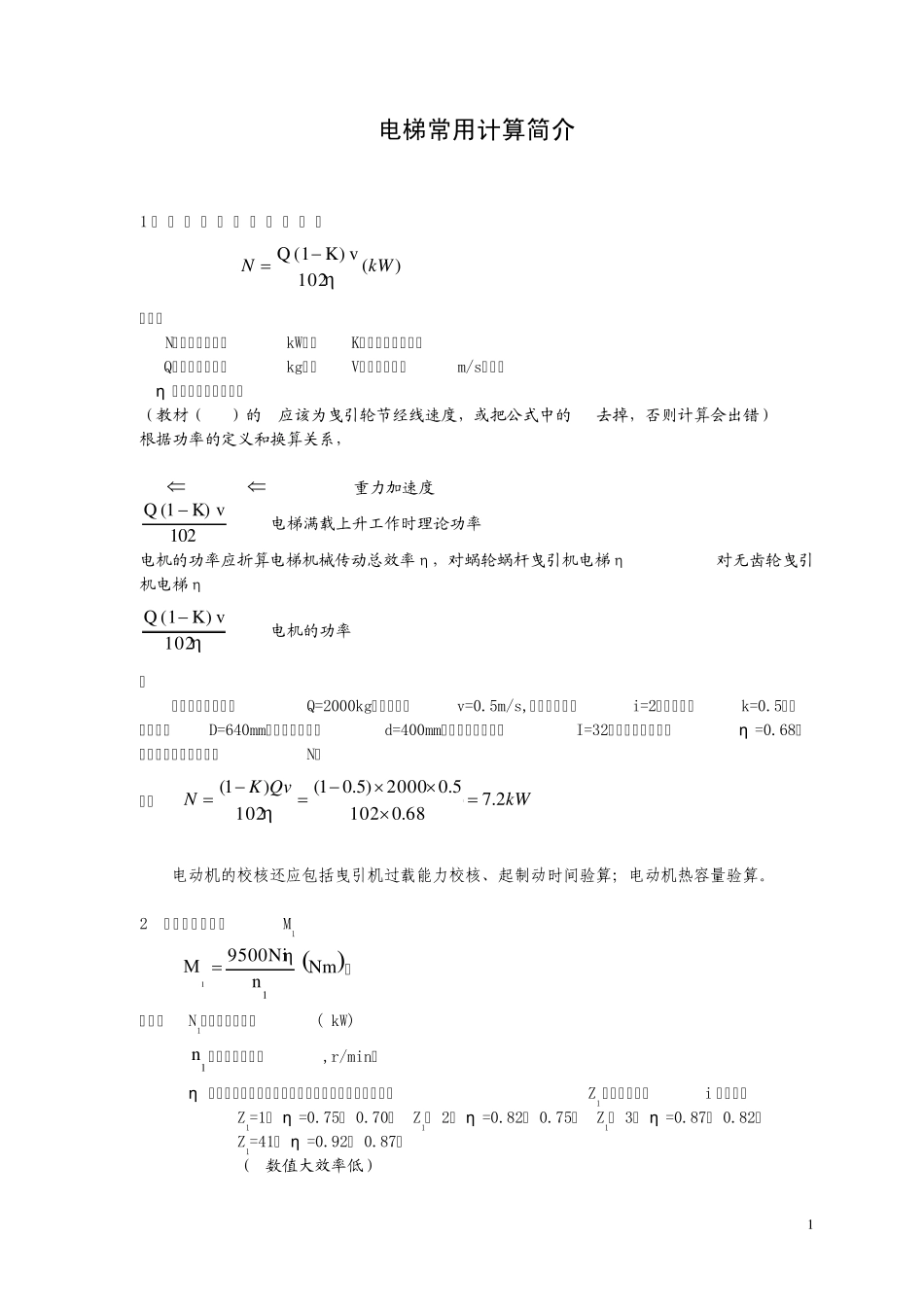

1 电梯常用计算简介 1 曳 引 电 动 机 客 容 量 校 核 ： )(102 vK)(1 QkWN 式中： N—电动机功率（kW）； K—电梯平衡系数； Q—额定载重量（kg）； V—额定速度（m/s）；． η —机械传动总效率； （教材（3-6）的V应该为曳引轮节经线速度，或把公式中的 i 去掉，否则计算会出错） 根据功率的定义和换算关系， 102kgf.m/s=1kW 102101.9721000kgf/gn(重力加速度) 102 vK)(1 Q 电梯满载上升工作时理论功率 电机的功率应折算电梯机械传动总效率η，对蜗轮蜗杆曳引机电梯η=0.5-0.65, 对无齿轮曳引机电梯η=0.8-0.85, 102 vK)(1 Q 电机的功率 例 设电梯额定载重量Q=2000kg，额定速度v=0.5m/s,钢丝绳曳引比i=2，平衡系数k=0.5，曳引轮直径D=640mm，盘车手轮直径d=400mm，减速器减速比为I=32，机械传动总效率η =0.68。请校核曳引电动机功率N； 解： kWQvKN2.768.01025.02000)5.01(102)1( 电动机的校核还应包括曳引机过载能力校核、起制动时间验算；电动机热容量验算。 2 曳引机输出扭矩M1 Nm n9500NiηΜ11 ， 式中，N1—电动机功率；( kW) 1n —电梯额定转速,r/min； η 一曳引机总效率，由曳引机厂提供；或根据蜗杆头数Z1及减速箱速比i 来估算， Z1=1， η =0.75～ 0.70； Z1＝ 2， η =0.82～ 0.75； Z1＝ 3， η =0.87～ 0.82； Z1=41， η =0.92～ 0.87。 （i数值大效率低） 2 3 曳引机高速轴最大扭矩 实际正常运行最大扭矩M 按超载10%计算（平衡系数 按最小取值）。 m)(N2rg)QD(1.1Μn1k， M＜ M1则满足要求。 4 曳引机主轴最大静载荷T H)(kg)qmQ)(P90sin(αr1Hqmr1.25QPT22111， 式中，m1为曳引绳根数；q1为单根绳质量，kg/m； m2为平衡链根数；q2为平衡链质量，kg/m； H 为提升高度，m； 1，为平衡系数最大值； 为曳引包角。 5 满载轿厢盘车力F1计算 211D η ir g)QD(1Fn k 式中 D2为盘车轮直径。 如果F1＞ 400N,需有紧急电动操作。 例 设电梯额定载重量Q=2000kg，额定速度v=0.5m/s,钢丝绳曳引比i=2，平衡系数k=0.5，曳引轮直径D=640mm，盘车手轮直径d=400mm，减速器减速比为I=32，机械传动总效率η =0.68。 如不设紧急电动运行装置，手动盘车时作用在手轮上的力S 是否符合要求？(不考虑曳引钢丝绳、随行电缆自重) 解： 电梯额定载重量盘车时...
