电梯机房机械设备安装工艺标准

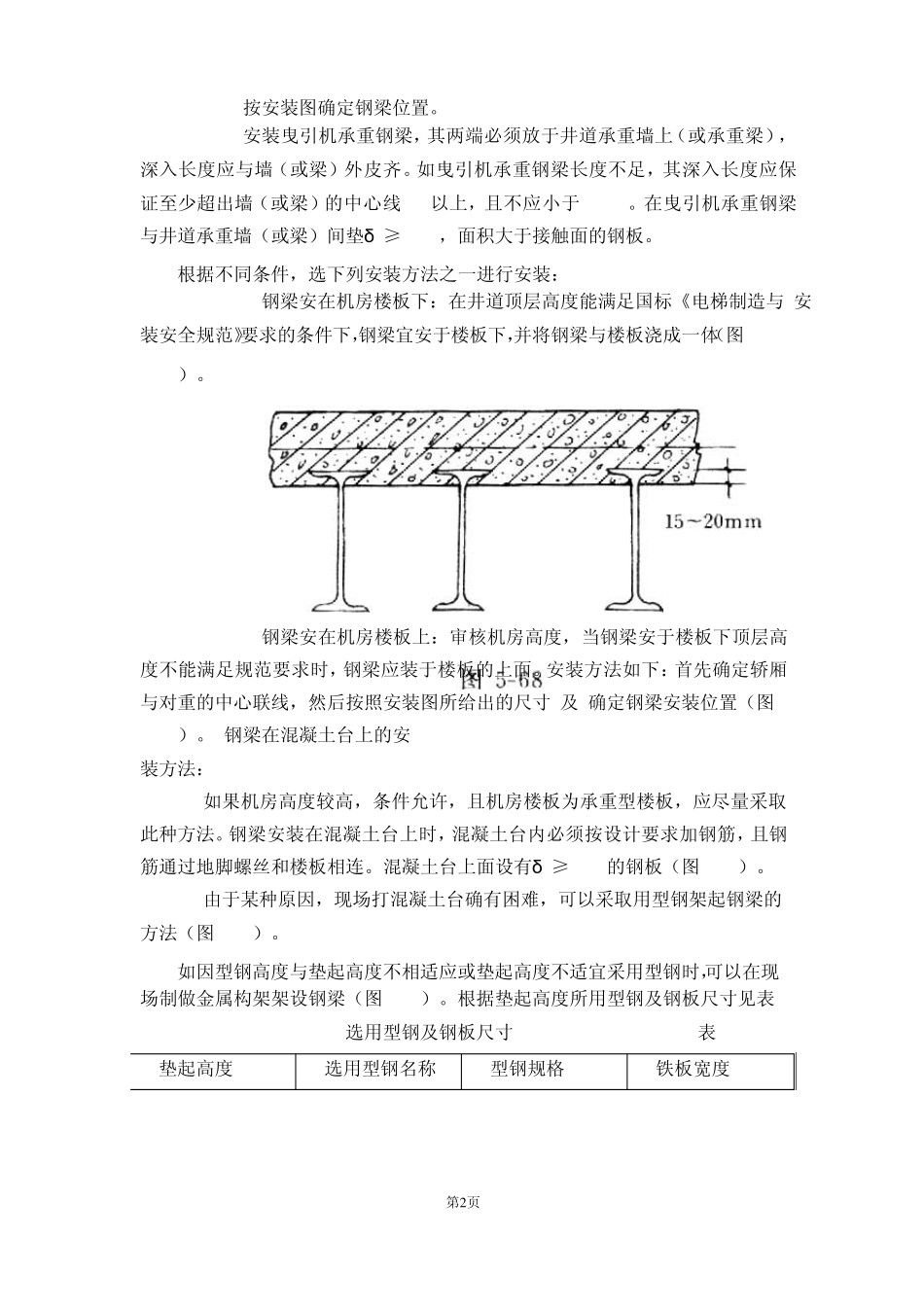

5 —6 机房机械设备安装工艺标准（5 0 6 -1 9 9 8 ） 1 范围 本工艺标准适用于额定载重量5000kg及以下，额定速度3m/s及以下各类国产 曳引驱动电梯机房机械设备安装工程。 2 施工准备 2.1 设备、材料要求： 2.1.1 机房机械设备的规格、数量必须符合图纸要求，且完好无损。 2.1.2 承重钢梁和各种型钢的规格、尺寸要符合设计要求。 2.1.3 若主机、发电机基座采用钢板制作时，钢板厚度不应小于20mm。限 速器、钢带轮基座使用的钢板厚度不应小于12mm。且所有钢板表面要平整、光滑。 2.1.4 焊接采用普通低碳钢电焊条，电焊条要有出厂合格证。 安装用的机螺丝、膨胀螺栓、水泥等规格、标号要符合设计要求。 2.2 主要机具： 倒链、钢丝绳扣、水平尺、线坠、钢板尺、盒尺、电、气焊工具、电焊机、 扳手、榔头、撬杠、钢锯、电锤、塞尺等。 2.3 作业条件： 2.3.1 机房门窗要齐全，地面干净，照明符合有关要求，且有足够的作业 空间。 2.3.2 机房建筑结构必须符合承载力的设计要求，地面孔洞的位置、大小 要符合图纸及规范要求。 2.3.3 吊装机器的挂钩要符合设计要求。 2.3.4 若机器在地面上安装时，地面一定要抹平、抹光。 3 操作工艺 3.1 工艺流程： → 安装曳引机和导向轮 安装承 安装曳引 → 安装发电机组 重负梁 机基座 → 安装限速器 → 安装钢带轮 3.2 安装承重钢梁： 3.2.1 钢梁安装前要刷防锈漆（交工前再刷一道）。 第1页 垫起高度(mm) 选用型钢名称 型钢规格(mm) 铁板宽度(mm) 3.2.2 按安装图确定钢梁位置。 3.2.3 安装曳引机承重钢梁，其两端必须放于井道承重墙上（或承重梁）， 深入长度应与墙（或梁）外皮齐。如曳引机承重钢梁长度不足，其深入长度应保 证至少超出墙（或梁）的中心线2cm以上，且不应小于7.5cm。在曳引机承重钢梁 与井道承重墙（或梁）间垫δ ≥16mm，面积大于接触面的钢板。 根据不同条件，选下列安装方法之一进行安装： 3.2.3.1 钢梁安在机房楼板下：在井道顶层高度能满足国标《电梯制造与 安装安全规范》要求的条件下，钢梁宜安于楼板下，并将钢梁与楼板浇成一体（图 5-68）。 3.2.3.2 钢梁安在机房楼板上：审核机房高度，当钢梁安于楼板下顶层高 度不能满足规范要求时，钢梁应装于楼板的上面。安装方法如下：首先确定轿厢 与对重的中心联线，然后按照安装图所给出的尺寸P及Q确定钢梁安装位置（图 5-69）。 钢梁在混凝土台上的安装...
