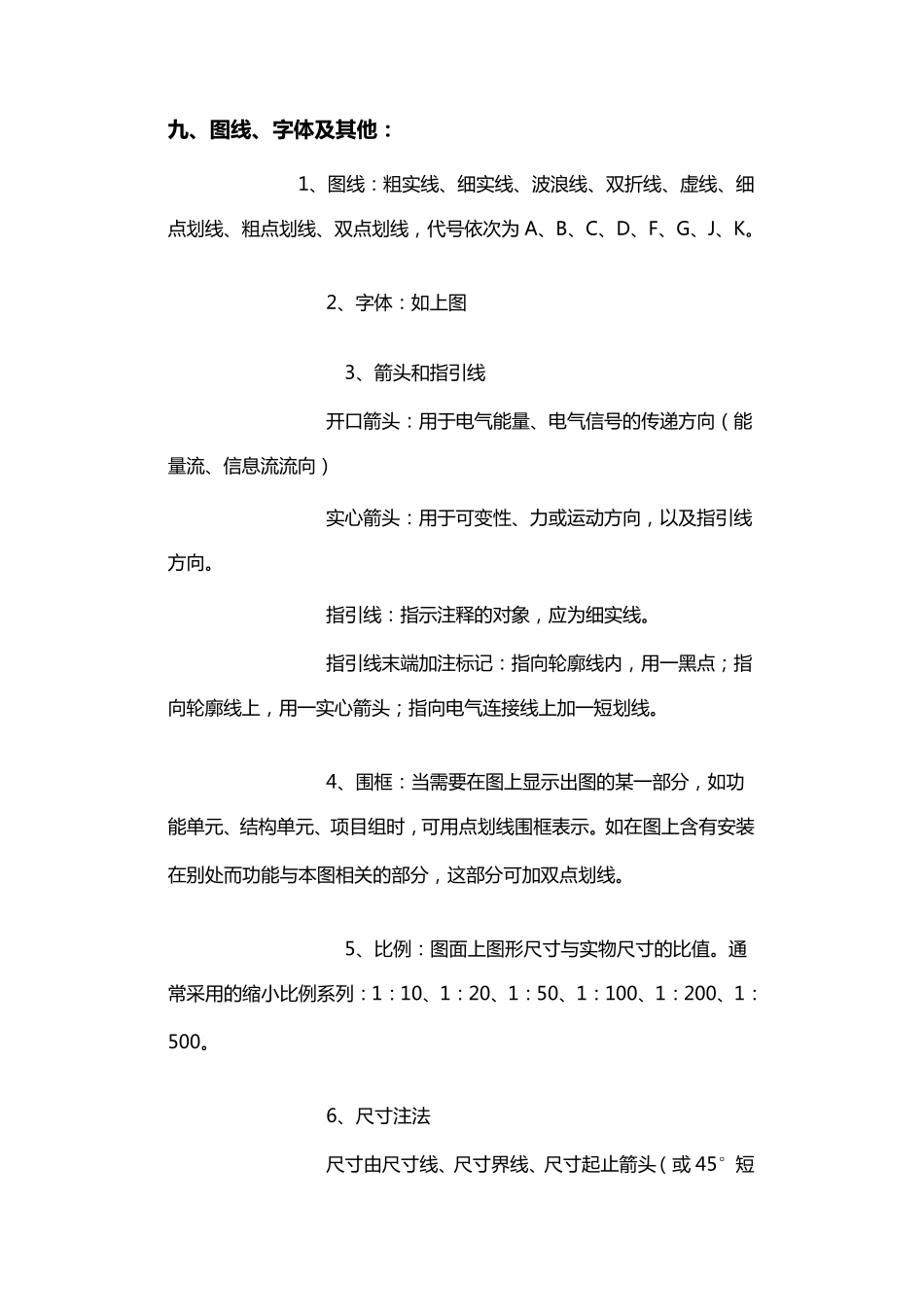

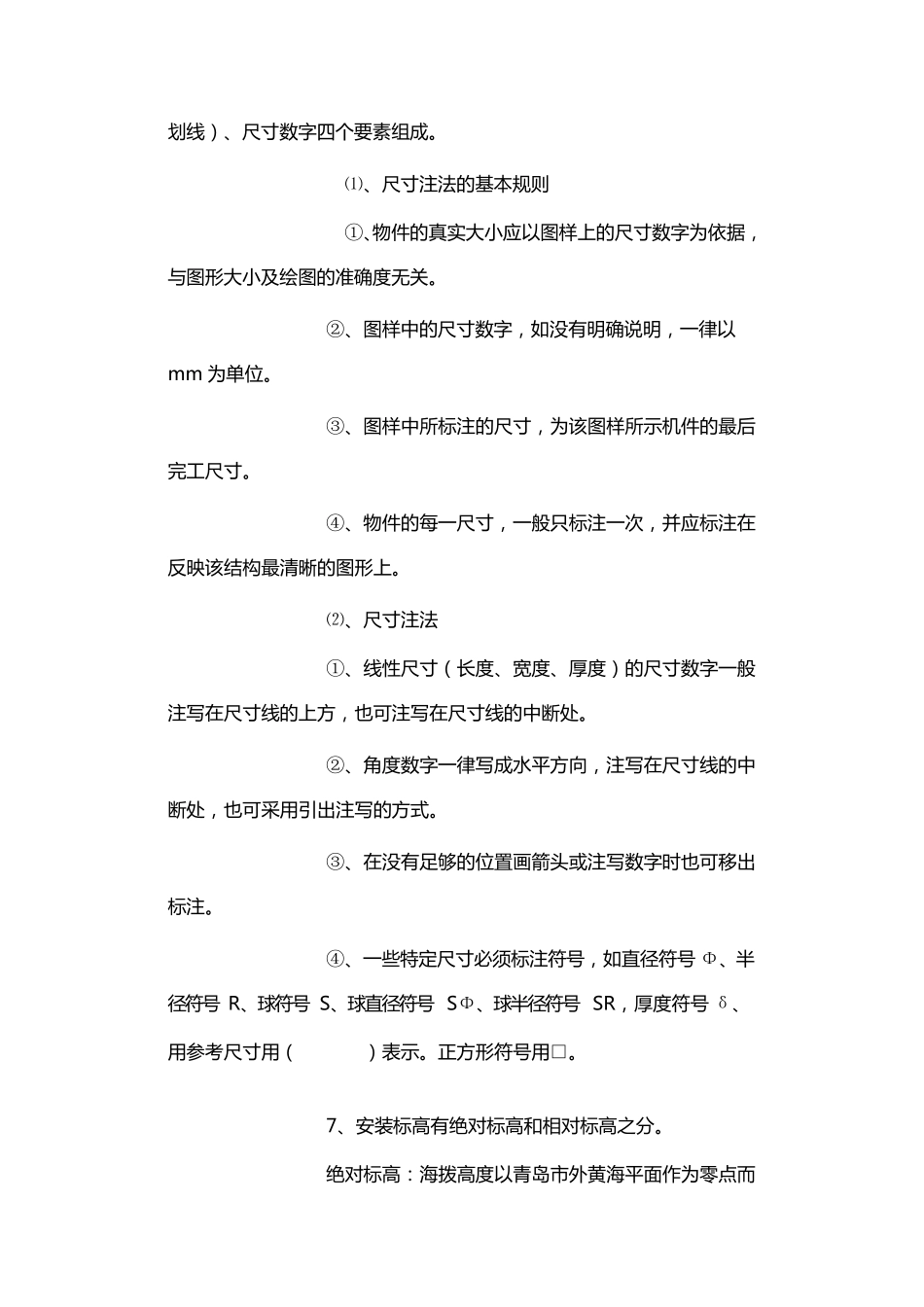

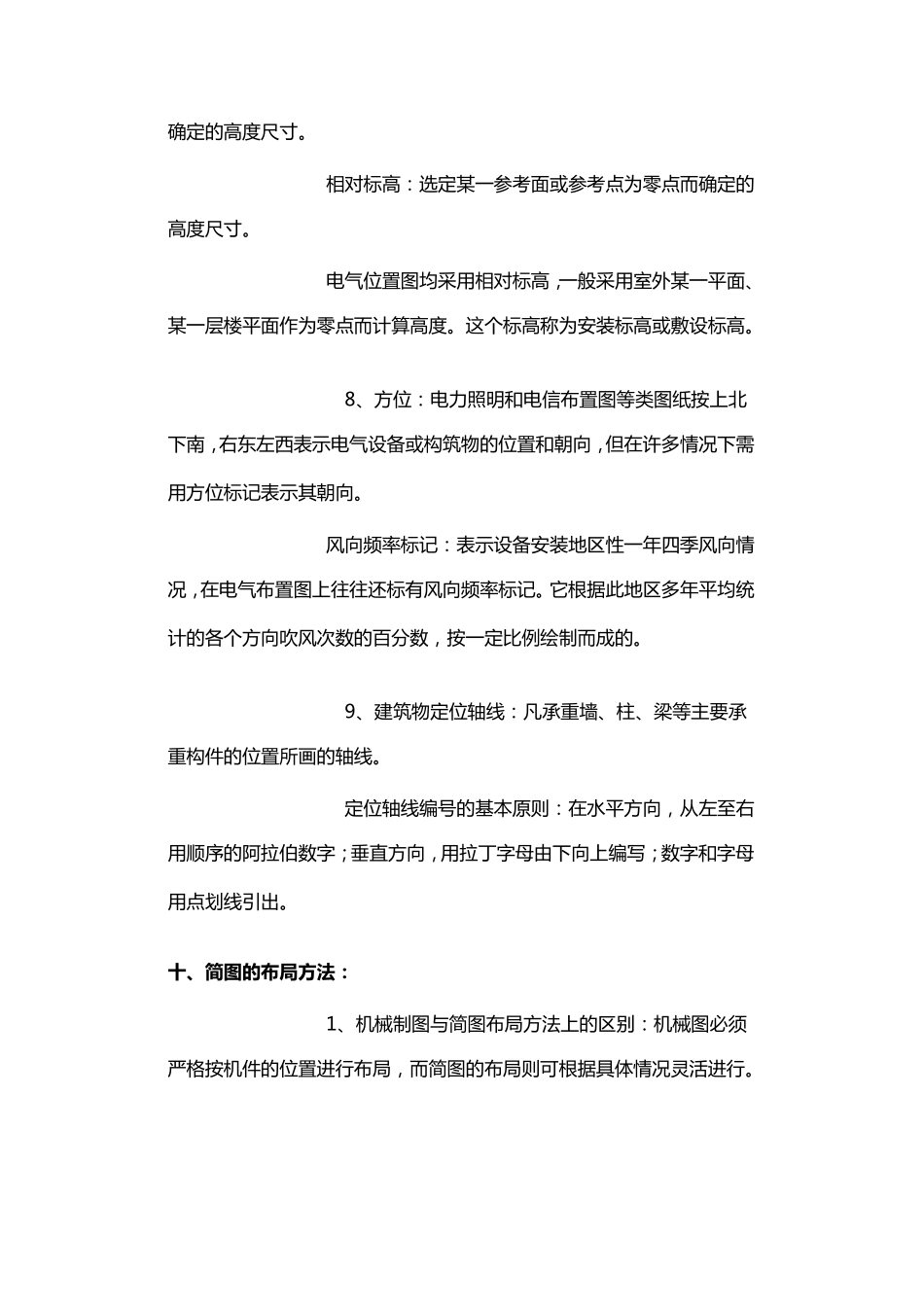

九 、图线、字体及其他： 1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为 A、B、C、D、F、G、J、K。 2、字体：如上图 3、箭头和指引线 开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向） 实心箭头：用于可变性、力或运动方向，以及指引线方向。 指引线：指示注释的对象，应为细实线。 指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。 4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。 5、比例：图面上图形尺寸与实物尺寸的比值。通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。 6、尺寸注法 尺寸由尺寸线、尺寸界线、尺寸起止箭头（或 45° 短划 线 ） 、尺寸数字四个要素组成。 ⑴、尺寸注法的基本规则 ①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。 ②、图样中的尺寸数字，如没有明确说明，一律以mm 为单位。 ③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。 ④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 ⑵、尺寸注法 ①、线 性尺寸（长度、宽度、厚度） 的尺寸数字一般注写在尺寸线 的上方，也可注写在尺寸线 的中断处。 ②、角度数字一律写成水平方向，注写在尺寸线 的中断处，也可采用引出注写的方式。 ③、在没有足够的位置画箭头或注写数字时也可移出标注。 ④、一些特定尺寸必须标注符号，如直径符号 Φ、半径符号 R、球符号 S、球直径符号 SΦ、球半径符号 SR，厚度符号 δ、用参考尺寸用（ ） 表示。正方形符号用□。 7、安装标高有绝对标高和相对标高之分。 绝对标高：海拨高度以青岛市外黄海平面作为零点而确 定 的 高 度 尺 寸 。 相 对 标 高 ： 选 定 某 一 参 考 面 或 参 考 点 为 零 点 而 确 定 的高 度 尺 寸 。 电 气 位 置 图 均 采 用 相 对 标 高 ，一 般 采 用 室 外 某 一 平 面 、某 一 层楼平 面 作为 零 点 而 计算高 度 。 这个标 高 称为 安装标 高 或 敷设标 高 。 8、方位 ： 电 力照明和电 信布置 图 等类图 纸按上北下南...
