电气图纸识图

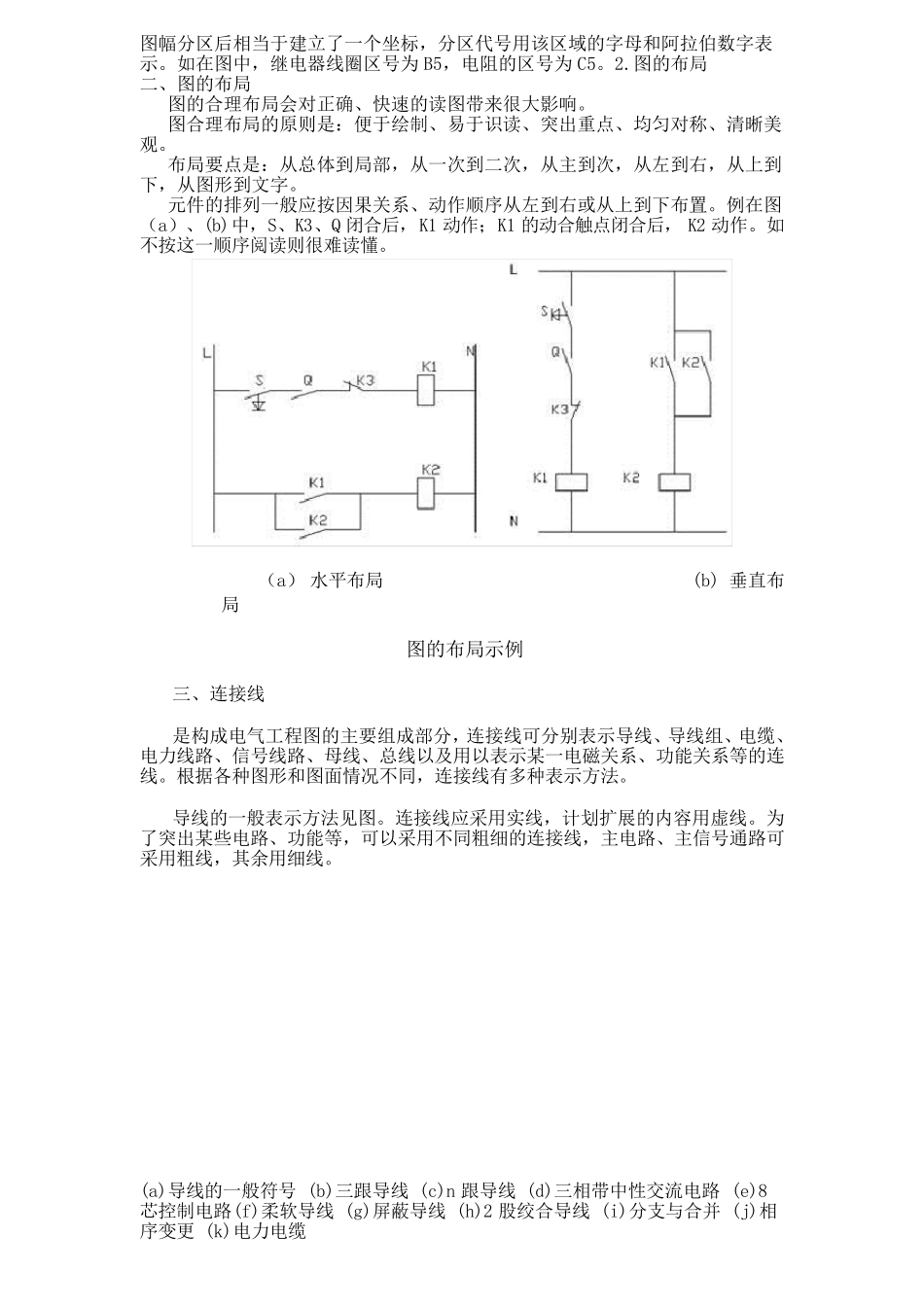

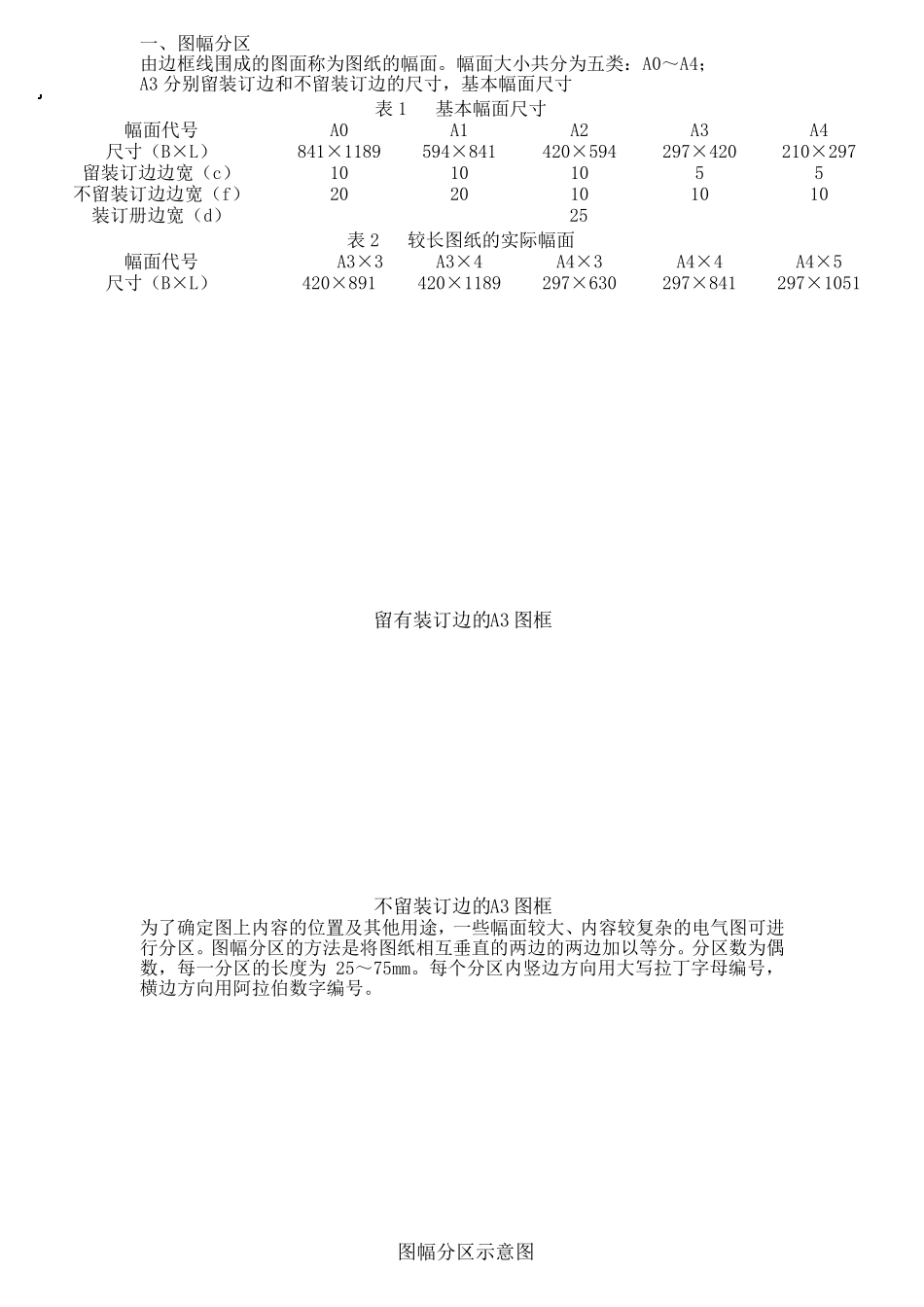

一、图幅分区 由边框线围成的图面称为图纸的幅面。幅面大小共分为五类：A0～A4； A3 分别留装订边和不留装订边的尺寸，基本幅面尺寸 表1 基本幅面尺寸 幅面代号 A0 A1 A2 A3 A4 尺寸（B×L） 841×1189 594×841 420×594 297×420 210×297 留装订边边宽（c） 10 10 10 5 5 不留装订边边宽（f） 20 20 10 10 10 装订册边宽（d） 25 表2 较长图纸的实际幅面 幅面代号 A3×3 A3×4 A4×3 A4×4 A4×5 尺寸（B×L） 420×891 420×1189 297×630 297×841 297×1051 留有装订边的A3 图框 不留装订边的A3 图框 为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。图幅分区的方法是将图纸相互垂直的两边的两边加以等分。分区数为偶数，每一分区的长度为25～75mm。每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。 图幅分区示意图 图幅分区后相当于建立了一个坐标，分区代号用该区域的字母和阿拉伯数字表示。如在图中，继电器线圈区号为B5，电阻的区号为C5。2.图的布局 二、图的布局 图的合理布局会对正确、快速的读图带来很大影响。 图合理布局的原则是：便于绘制、易于识读、突出重点、均匀对称、清晰美观。 布局要点是：从总体到局部，从一次到二次，从主到次，从左到右，从上到下，从图形到文字。 元件的排列一般应按因果关系、动作顺序从左到右或从上到下布置。例在图（a）、(b)中，S、K3、Q 闭合后，K1 动作；K1 的动合触点闭合后，K2 动作。如不按这一顺序阅读则很难读懂。 （a） 水平布局 (b) 垂直布局 图的布局示例 三、连接线 是构成电气工程图的主要组成部分，连接线可分别表示导线、导线组、电缆、电力线路、信号线路、母线、总线以及用以表示某一电磁关系、功能关系等的连线。根据各种图形和图面情况不同，连接线有多种表示方 法 。 导线的一般表示方 法 见 图。连接线应采 用实 线，计 划 扩 展 的内 容 用虚 线。为了突出某些 电路、功能等，可以采 用不同粗 细 的连接线，主电路、主信号通 路可采 用粗 线，其 余 用细 线。 (a)导线的一般符 号 (b)三跟 导线 (c)n 跟 导线 (d)三相带中性 交 流 电路 (e)8芯 控 制电路(f)柔 软 导线 (g)屏 蔽 导线 (h)2 股 绞 合导线 (i)分支 与 合并 (j)相序变 更 (k)电力电缆 电气图中导线的一般表示方法 四、注释、详...
