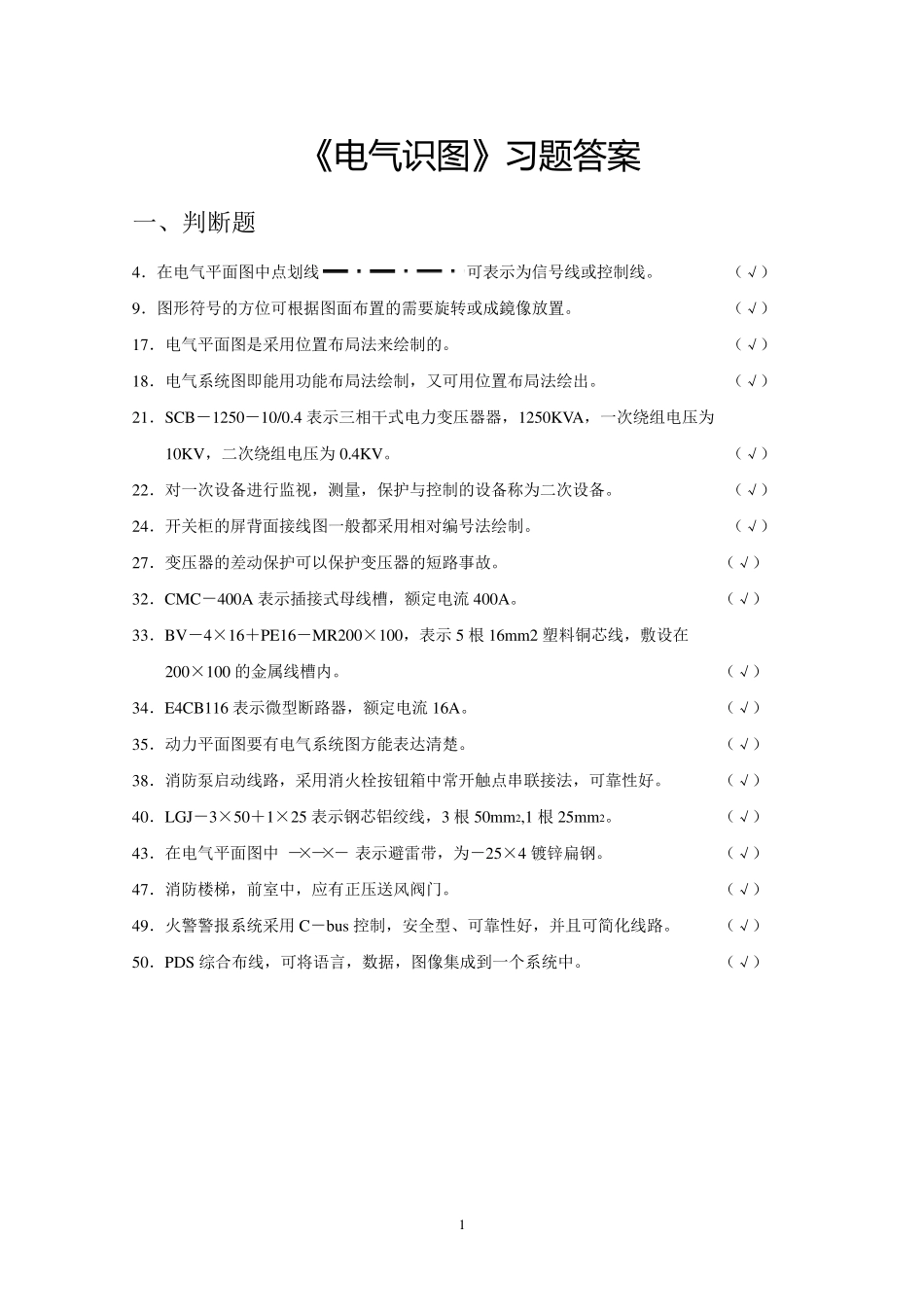

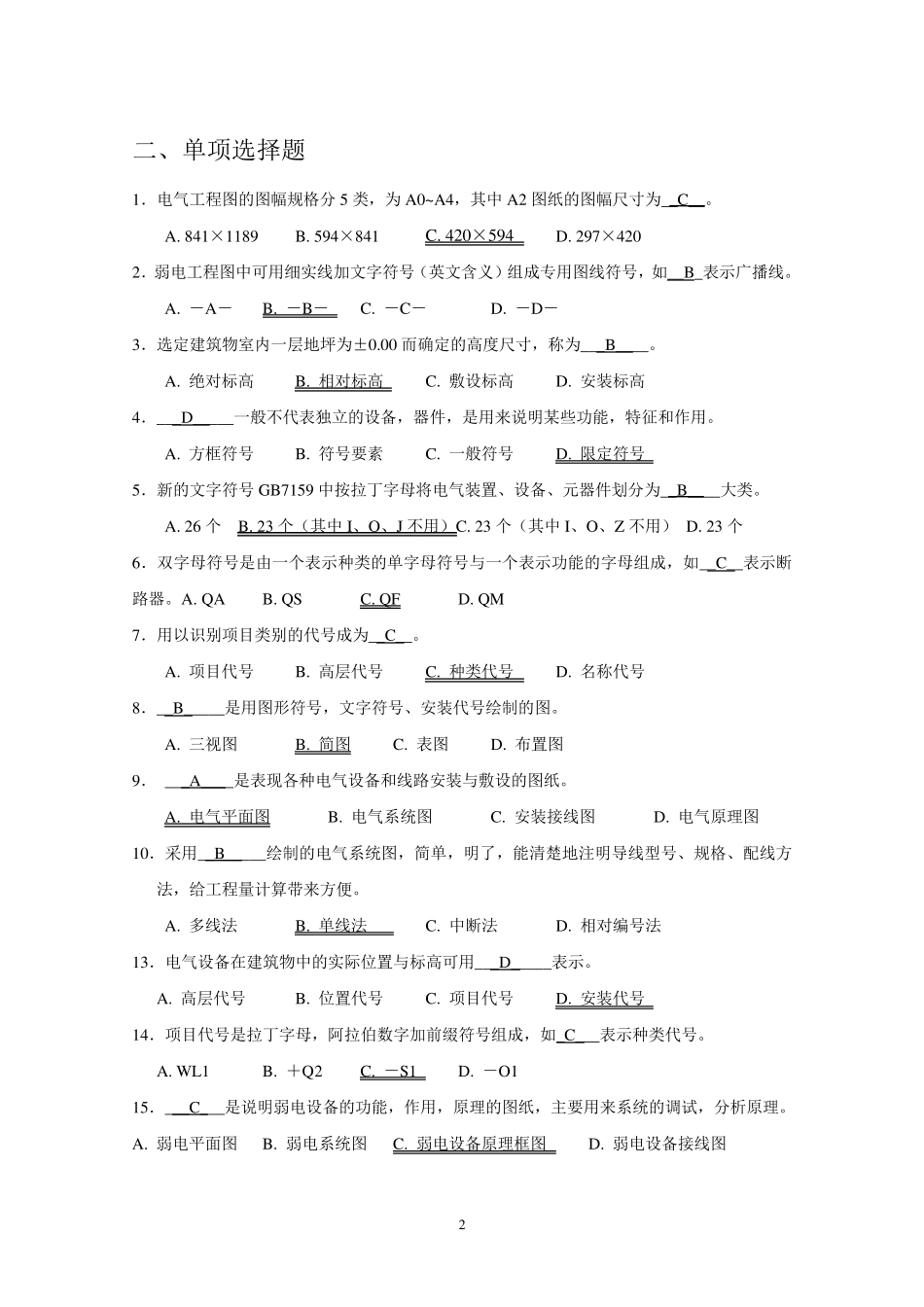

1 《电气识图》习题答案 一、判断题 4．在电气平面图中点划线 可表示为信号线或控制线。 （√） 9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。 （√） 17．电气平面图是采用位置布局法来绘制的。 （√） 18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。 （√） 21．SCB－1250－10/0.4 表示三相干式电力变压器器，1250KVA，一次绕组电压为 10KV，二次绕组电压为0.4KV。 （√） 22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。 （√） 24．开关柜的屏背面接线图一般都采用相对编号法绘制。 （√） 27．变压器的差动保护可以保护变压器的短路事故。 （√） 32．CMC－400A 表示插接式母线槽，额定电流400A。 （√） 33．BV－4×16＋PE16－MR200×100，表示5 根16mm2 塑料铜芯线，敷设在 200×100 的金属线槽内。 （√） 34．E4CB116 表示微型断路器，额定电流16A。 （√） 35．动力平面图要有电气系统图方能表达清楚。 （√） 38．消防泵启动线路，采用消火栓按钮箱中常开触点串联接法，可靠性好。 （√） 40．LGJ－3×50＋1×25 表示钢芯铝绞线，3 根50mm2,1 根25mm2。 （√） 43．在电气平面图中 －×－×－ 表示避雷带，为－25×4 镀锌扁钢。 （√） 47．消防楼梯，前室中，应有正压送风阀门。 （√） 49．火警警报系统采用C－bus 控制，安全型、可靠性好，并且可简化线路。 （√） 50．PDS 综合布线，可将语言，数据，图像集成到一个系统中。 （√） 2 二、单项选择题 1．电气工程图的图幅规格分5 类，为A0~A4，其中A2 图纸的图幅尺寸为__C__。 A. 841×1189 B. 594×841 C. 420×594 D. 297×420 2．弱电工程图中可用细实线加文字符号（英文含义）组成专用图线符号，如__B_表示广播线。 A. －A－ B. －B－ C. －C－ D. －D－ 3．选定建筑物室内一层地坪为±0.00 而确定的高度尺寸，称为___B____。 A. 绝对标高 B. 相对标高 C. 敷设标高 D. 安装标高 4．___D_____一般不代表独立的设备，器件，是用来说明某些功能，特征和作用。 A. 方框符号 B. 符号要素 C. 一般符号 D. 限定符号 5．新的文字符号GB7159 中按拉丁字母将电气装置、设备、元器件划分为__B____大类。 A. 26 个 B. 23 个（其中I、O、J 不用）C. 23 个（其中I、O、Z 不用） D. 23 个 6．双字母符号是由一个表示种类的单字母...
