电气量变送器校验导则

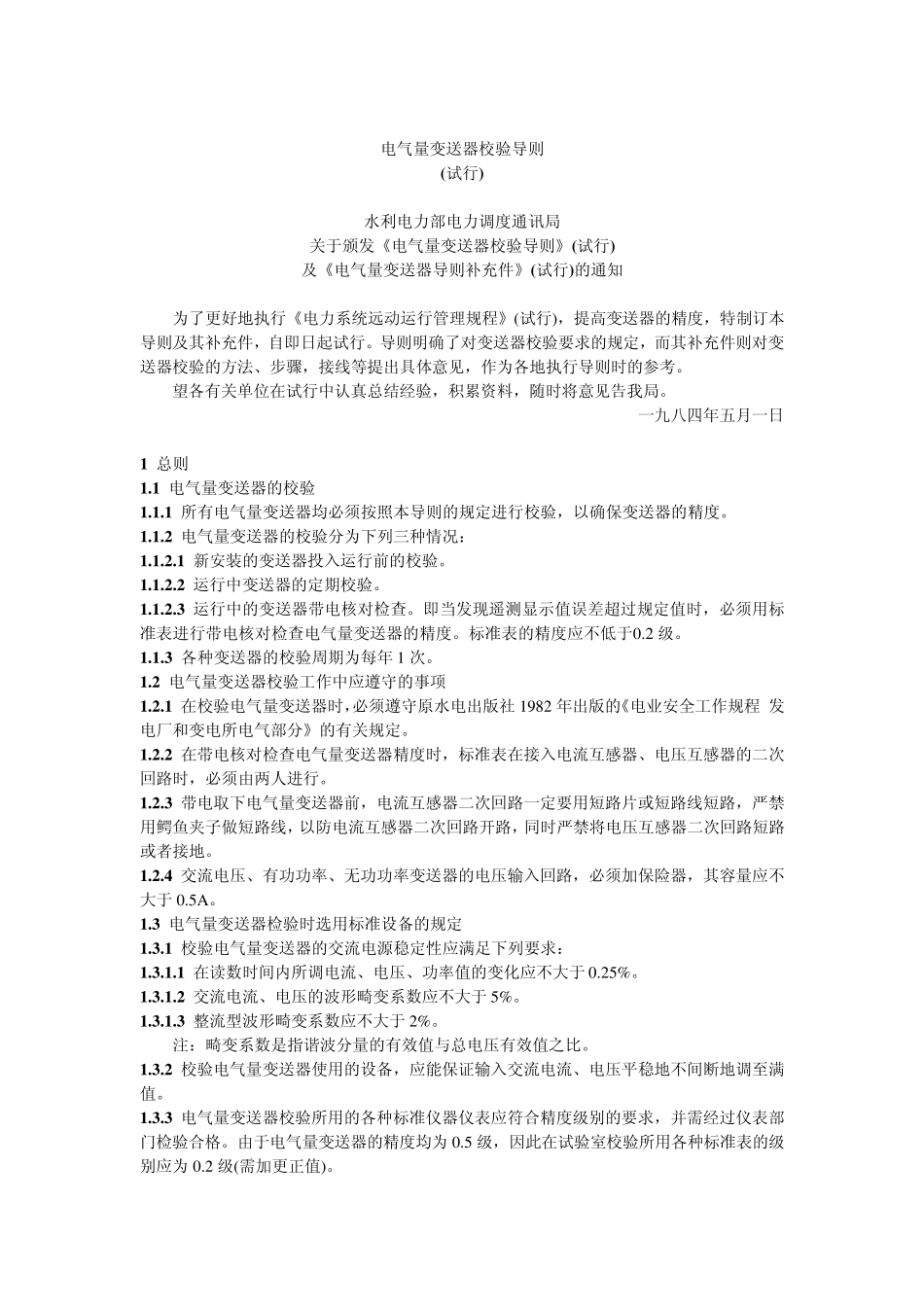

电气量变送器校验导则 (试行) 水利电力部电力调度通讯局 关于颁发《电气量变送器校验导则》(试行) 及《电气量变送器导则补充件》(试行)的通知 为了更好地执行《电力系统远动运行管理规程》(试行)，提高变送器的精度，特制订本导则及其补充件，自即日起试行。导则明确了对变送器校验要求的规定，而其补充件则对变送器校验的方法、步骤，接线等提出具体意见，作为各地执行导则时的参考。 望各有关单位在试行中认真总结经验，积累资料，随时将意见告我局。 一九八四年五月一日 1 总则 1 .1 电气量变送器的校验 1 .1 .1 所有电气量变送器均必须按照本导则的规定进行校验，以确保变送器的精度。 1 .1 .2 电气量变送器的校验分为下列三种情况： 1 .1 .2 .1 新安装的变送器投入运行前的校验。 1 .1 .2 .2 运行中变送器的定期校验。 1 .1 .2 .3 运行中的变送器带电核对检查。即当发现遥测显示值误差超过规定值时，必须用标准表进行带电核对检查电气量变送器的精度。标准表的精度应不低于0.2 级。 1 .1 .3 各种变送器的校验周 期为每 年 1 次 。 1 .2 电气量变送器校验工 作中应遵 守 的事 项 1 .2 .1 在校验电气量变送器时，必须遵 守 原 水电出版 社 1982 年出版 的《电业 安全 工 作规程 发电厂 和 变电所电气部分》的有关规定。 1 .2 .2 在带电核对检查电气量变送器精度时，标准表在接入电流 互 感 器、电压 互 感 器的二 次回 路 时，必须由 两 人 进行。 1 .2 .3 带电取 下电气量变送器前，电流 互 感 器二 次 回 路 一定要用短 路 片 或 短 路 线短 路 ，严 禁用鳄 鱼 夹 子 做 短 路 线，以防 电流 互 感 器二 次 回 路 开 路 ，同 时严 禁 将电压 互 感 器二 次 回 路 短 路或 者 接地。 1 .2 .4 交 流 电压 、有功 功 率 、无 功 功 率 变送器的电压 输 入回 路 ，必须加 保险 器，其容 量应不大 于0.5A 。 1 .3 电气量变送器检验时选 用标准设 备 的规定 1 .3 .1 校验电气量变送器的交 流 电源 稳 定性 应满 足 下列要求： 1 .3 .1 .1 在读 数 时间 内 所调电流 、电压 、功 率 值的变化 应不大 于0.25%。 1 .3 .1 .2 交 流 电流 、电压 的波 形 畸 变系数 应不大 于5%。 1 .3 .1 .3 整 流 型 波 形 畸 变系数 应...
