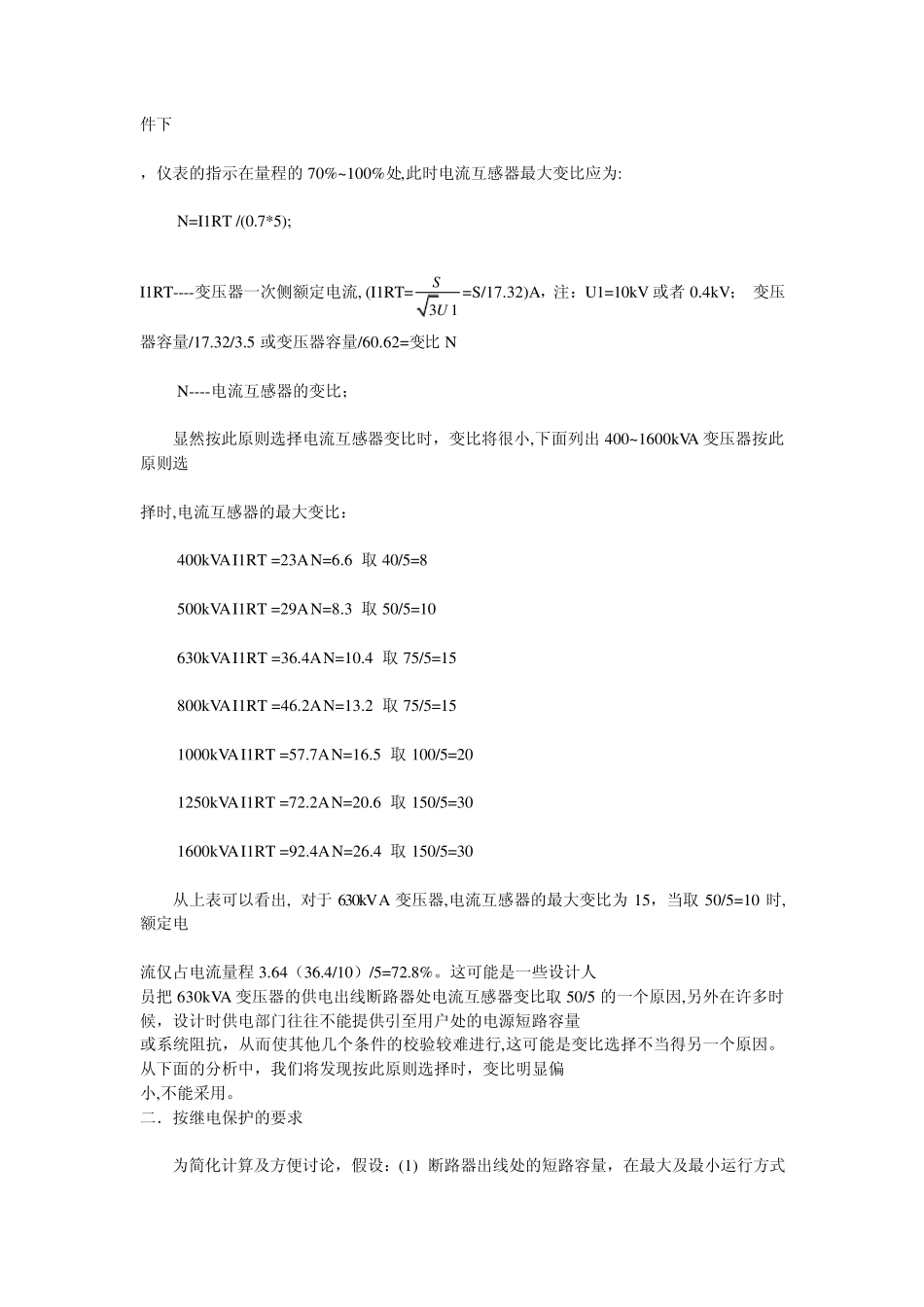

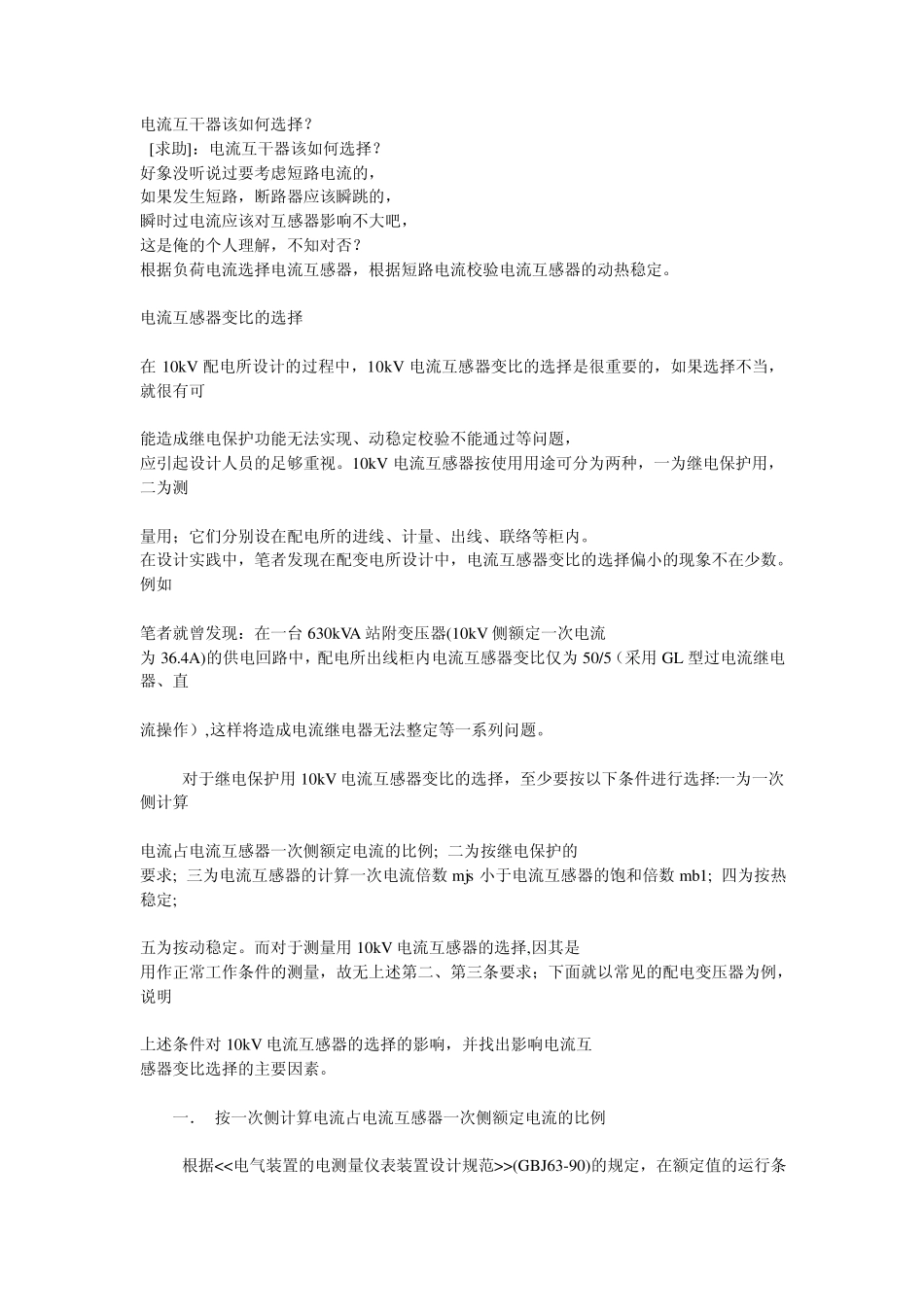

电流互干器该如何选择？ [求助]：电流互干器该如何选择？ 好象没听说过要考虑短路电流的， 如果发生短路，断路器应该瞬跳的， 瞬时过电流应该对互感器影响不大吧， 这是俺的个人理解，不知对否？ 根据负荷电流选择电流互感器，根据短路电流校验电流互感器的动热稳定。 电流互感器变比的选择 在10kV 配电所设计的过程中，10kV 电流互感器变比的选择是很重要的，如果选择不当，就很有可 能造成继电保护功能无法实现、动稳定校验不能通过等问题， 应引起设计人员的足够重视。10kV 电流互感器按使用用途可分为两种，一为继电保护用，二为测 量用；它们分别设在配电所的进线、计量、出线、联络等柜内。 在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。例如 笔者就曾发现：在一台 630kVA 站附变压器(10kV 侧额定一次电流 为 36.4A)的供电回路中，配电所出线柜内电流互感器变比仅为 50/5（采用 GL 型过电流继电器、直 流操作）,这样将造成电流继电器无法整定等一系列问题。 对于继电保护用 10kV 电流互感器变比的选择，至少要按以下条件进行选择:一为一次侧计算 电流占电流互感器一次侧额定电流的比例; 二为按继电保护的 要求; 三为电流互感器的计算一次电流倍数 mjs小于电流互感器的饱和倍数 mb1; 四为按热稳定; 五为按动稳定。而对于测量用 10kV 电流互感器的选择,因其是 用作正常工作条件的测量，故无上述第二、第三条要求；下面就以常见的配电变压器为例，说明 上述条件对10kV 电流互感器的选择的影响，并找出影响电流互 感器变比选择的主要因素。 一． 按一次侧计算电流占电流互感器一次侧额定电流的比例 根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下 ，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5); I1RT----变压器一次侧额定电流, (I1RT=31SU=S/17.32)A，注：U1=10kV 或者0.4kV； 变压器容量/17.32/3.5 或变压器容量/60.62=变比N N----电流互感器的变比； 显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kVA 变压器按此原则选 择时,电流互感器的最大变比： 400kVA I1RT =23A N=6.6 取40/5=8 500kVA I1RT =29A N=8.3 取50/5=10 630kVA I1RT =36.4A N=10.4 取75/5=15 800kVA I1RT =46.2A N=13.2...
