电流表的连接读数及其他应用

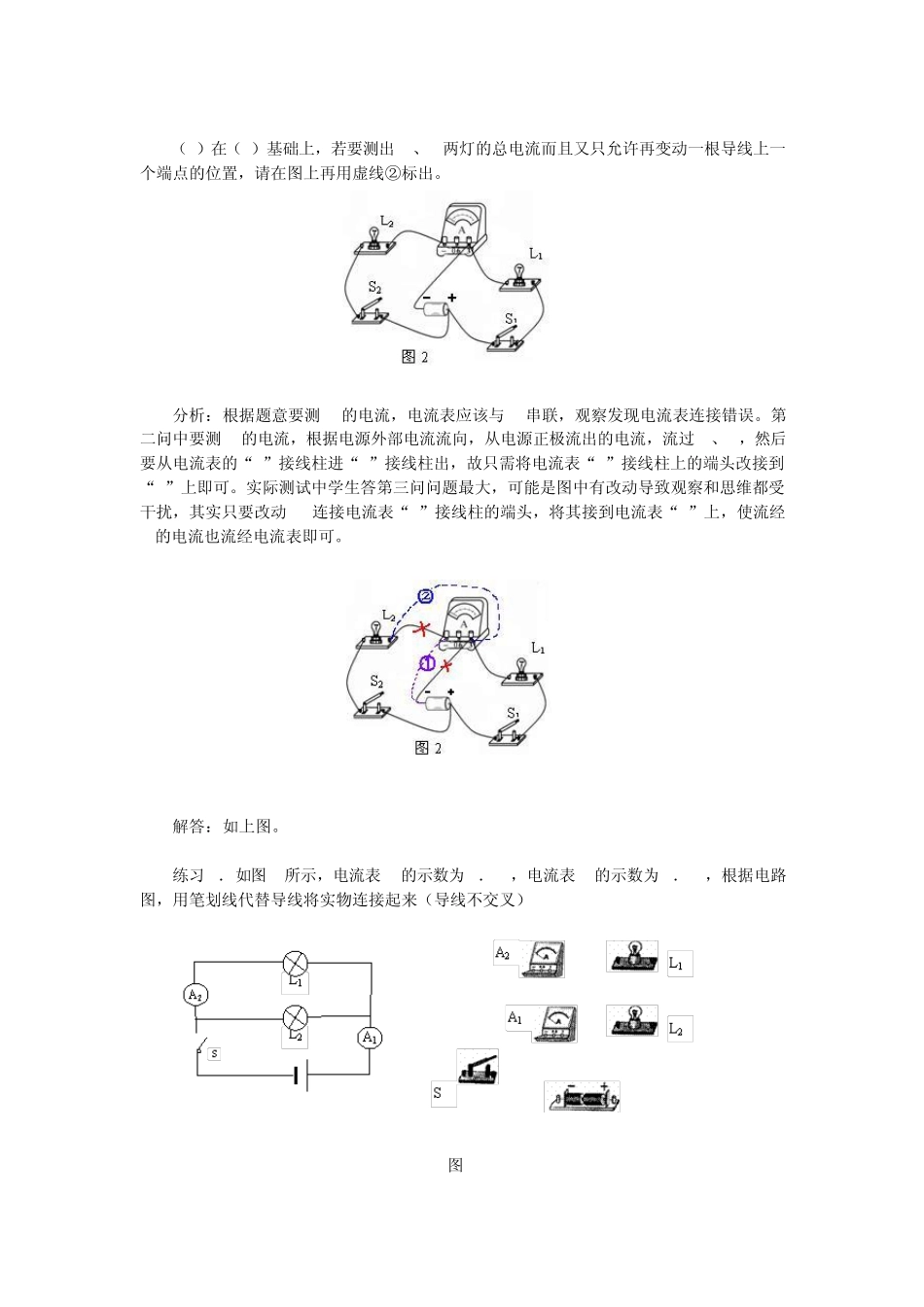

电流表的连接读数及其他应用 一、电流表的连接（二要二不要） 1．电流表要串联在被测电路中。 2．连接电流表时要使电流表的正负接线柱接法正确，要使电流从正接线柱流进电流表，从负接线柱流出电流表“+”进“-”出。 3．被测电流不能超过电流表的量程，否则会烧坏电流表，采用“试触”来判断被测电路中的电流是否超过了电流表的量程。 4．决不允许不经过任何用电器而把电流表直接接在电源的两极上。 解决具体问题时，把握并运用以上几点才能保证正确无误。 例 1．用电流表测小灯泡 L2的电流时（图 1），电流表连接不正确的是（ ） 图 1 分析：根据电流表的使用规则，我们应从电流表与 L2的连接关系入手，分析电流表与L2是否串联，接线柱是否接反，是否有不经过任何用电器而将电流表直接接在电源的两极；本题中的 D答案中 L2被短路。 解答：选 D 例 2．如图 2所示是丁彩同学用电流表测灯泡 L2中电流的电路， （1）电流表连接有什么错误？ （2）现要测灯 L1中的电流，只允许变动一根导线一个端点的接线位置，请在图中用虚线①标出，并在改动的导线上打“×”。 （3）在（2）基础上，若要测出L1、L2两灯的总电流而且又只允许再变动一根导线上一个端点的位置，请在图上再用虚线②标出。 分析：根据题意要测L2的电流，电流表应该与L2串联，观察发现电流表连接错误。第二问中要测L1的电流，根据电源外部电流流向，从电源正极流出的电流，流过S1、L1，然后要从电流表的“+”接线柱进“-”接线柱出，故只需将电流表“3”接线柱上的端头改接到“-”上即可。实际测试中学生答第三问问题最大，可能是图中有改动导致观察和思维都受干扰，其实只要改动L2连接电流表“-”接线柱的端头，将其接到电流表“3”上，使流经L2的电流也流经电流表即可。 解答：如上图。 练习 1．如图3所示，电流表A2的示数为 0．5A，电流表A1的示数为 1．2A，根据电路图，用笔划线代替导线将实物连接起来（导线不交叉） 图3 练习2．某同学在测量并联电路电流的实验中，正确连接后，闭合开关发现表针偏转如图4所示，该现象反映出的问题是 。 图4 二、电流表的读数 1．明确所选择的量程，即明确电流表可以测量的最大值。 2．明确分度值，即明确刻度盘上每一小格代表多大的电流值。 3．闭合开关后看指针偏转过了多少格。 例3．有一只0～0．6A和0～3A的电流表，共用一个刻度盘，试验中实际选用的是0～3A量程，某同学是按0～0．6A的量程读的数，读...
