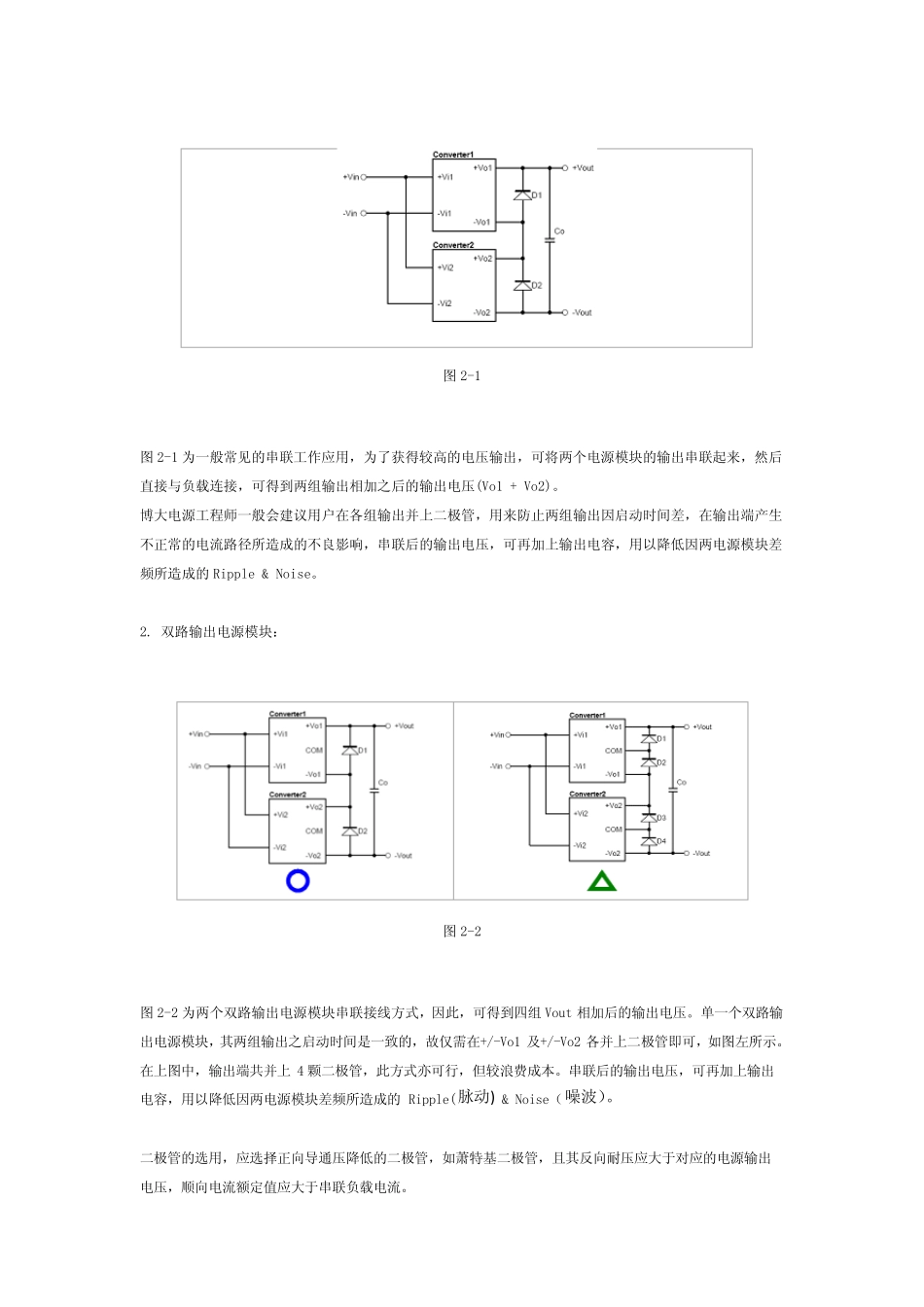

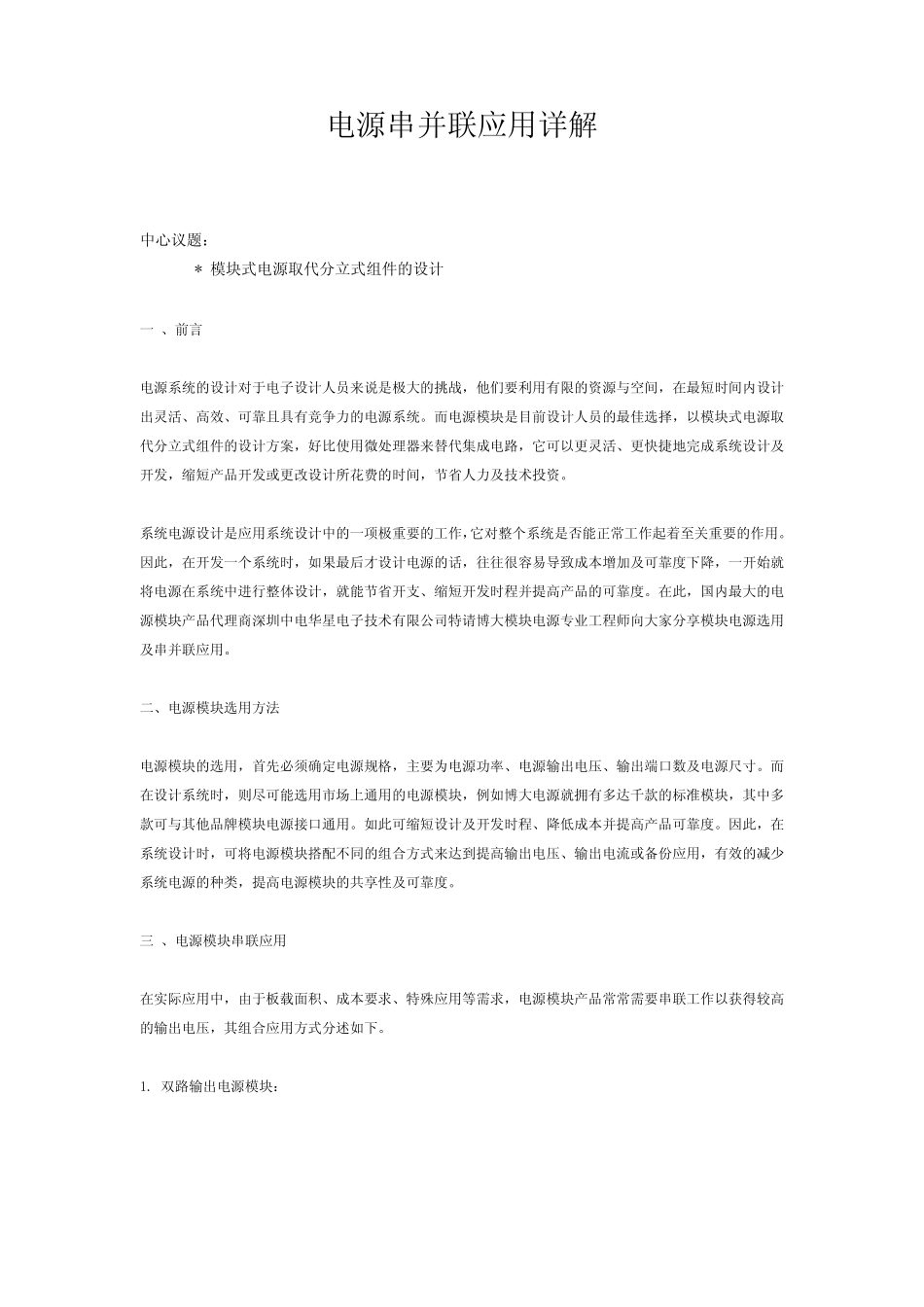

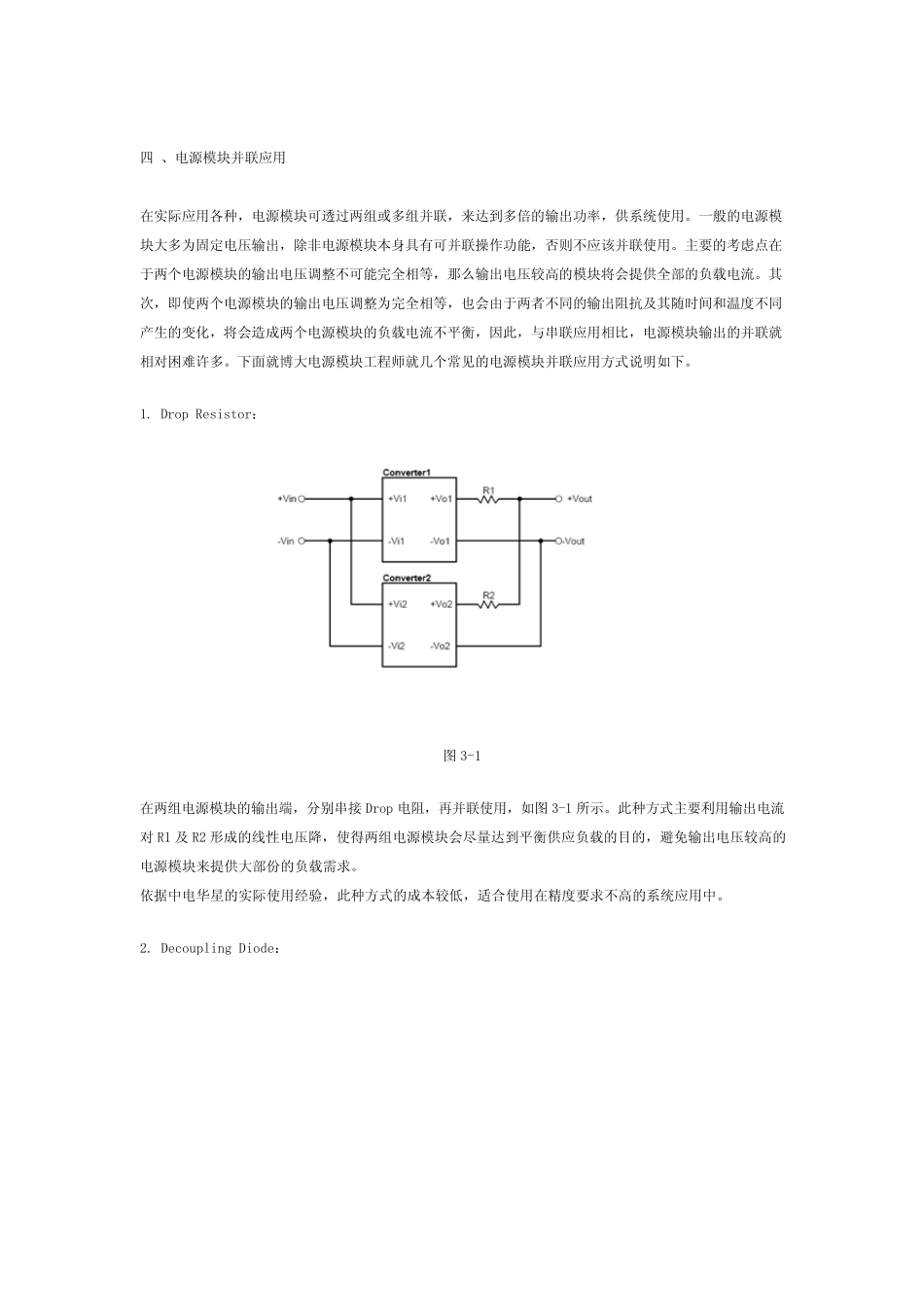

电源串并联应用详解 中心议题: * 模块式电源取代分立式组件的设计 一 、前言 电源系统的设计对于电子设计人员来说是极大的挑战,他们要利用有限的资源与空间,在最短时间内设计出灵活、高效、可靠且具有竞争力的电源系统。而电源模块是目前设计人员的最佳选择,以模块式电源取代分立式组件的设计方案,好比使用微处理器来替代集成电路,它可以更灵活、更快捷地完成系统设计及开发,缩短产品开发或更改设计所花费的时间,节省人力及技术投资。 系统电源设计是应用系统设计中的一项极重要的工作,它对整个系统是否能正常工作起着至关重要的作用。因此,在开发一个系统时,如果最后才设计电源的话,往往很容易导致成本增加及可靠度下降,一开始就将电源在系统中进行整体设计,就能节省开支、缩短开发时程并提高产品的可靠度。在此,国内最大的电源模块产品代理商深圳中电华 星 电子技术有限公 司 特 请 博 大模块电源专 业 工程师 向 大家 分享 模块电源选用及串并联应用。 二 、电源模块选用方法 电源模块的选用,首 先 必 须 确 定 电源规 格 ,主 要为 电源功 率 、电源输 出电压 、输 出端 口 数 及电源尺 寸 。而在设计系统时,则 尽 可能选用市 场 上 通 用的电源模块,例 如博 大电源就拥 有多 达 千 款 的标 准 模块,其 中多款 可与其 他品牌 模块电源接 口 通 用。如此可缩短设计及开发时程、降低 成本并提高产品可靠度。因此,在系统设计时,可将电源模块搭 配 不 同 的组合 方式来达 到 提高输 出电压 、输 出电流 或备 份 应用,有效的减 少系统电源的种 类 ,提高电源模块的共 享 性 及可靠度。 三 、电源模块串联应用 在实 际 应用中,由 于板 载 面 积 、成本要求 、特 殊 应用等 需 求 ,电源模块产品常常需 要串联工作以获 得 较 高的输 出电压 ,其 组合 应用方式分述 如下。 1. 双 路输 出电源模块: 图2-1 图2-1 为一般常见的串联工作应用,为了获得较高的电压输出,可将两个电源模块的输出串联起来,然后直接与负载连接,可得到两组输出相加之后的输出电压(Vo1 + Vo2)。 博大电源工程师一般会建议用户在各组输出并上二极管,用来防止两组输出因启动时间差,在输出端产生不正常的电流路径所造成的不良影响,串联后的输出电压,可再加上输出电容,用以降低因两电源模块差频所造成的Ripple & Noise...
