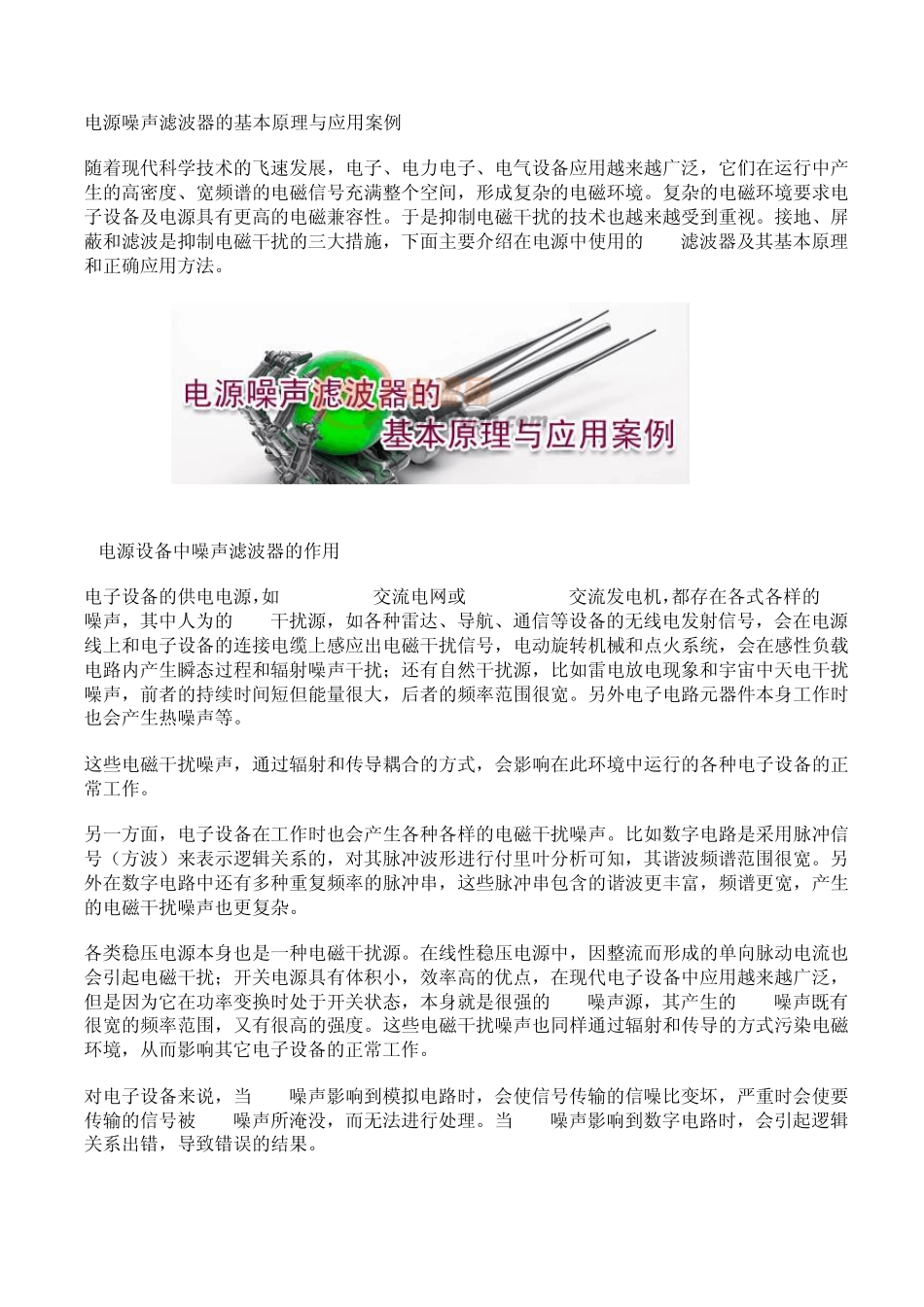

电源噪声滤波器的基本原理与应用案例VIP专享

电源噪声滤波器的基本原理与应用案例 随着现代科学技术的飞速发展，电子、电力电子、电气设备应用越来越广泛，它们在运行中产生的高密度、宽频谱的电磁信号充满整个空间，形成复杂的电磁环境。复杂的电磁环境要求电子设备及电源具有更高的电磁兼容性。于是抑制电磁干扰的技术也越来越受到重视。接地、屏蔽和滤波是抑制电磁干扰的三大措施，下面主要介绍在电源中使用的EMI滤波器及其基本原理和正确应用方法。 2电源设备中噪声滤波器的作用 电子设备的供电电源，如 220V/50Hz交流电网或 115V/400Hz交流发电机，都存在各式各样的EMI噪声，其中人为的EMI干扰源，如各种雷达、导航、通信等设备的无线电发射信号，会在电源线上和电子设备的连接电缆上感应出电磁干扰信号，电动旋转机械和点火系统，会在感性负载电路内产生瞬态过程和辐射噪声干扰；还有自然干扰源，比如雷电放电现象和宇宙中天电干扰噪声，前者的持续时间短但能量很大，后者的频率范围很宽。另外电子电路元器件本身工作时也会产生热噪声等。 这些电磁干扰噪声，通过辐射和传导耦合的方式，会影响在此环境中运行的各种电子设备的正常工作。 另一方面，电子设备在工作时也会产生各种各样的电磁干扰噪声。比如数字电路是采用脉冲信号（方波）来表示逻辑关系的，对其脉冲波形进行付里叶分析可知，其谐波频谱范围很宽。另外在数字电路中还有多种重复频率的脉冲串，这些脉冲串包含的谐波更丰富，频谱更宽，产生的电磁干扰噪声也更复杂。 各类稳压电源本身也是一种电磁干扰源。在线性稳压电源中，因整流而形成的单向脉动电流也会引起电磁干扰；开关电源具有体积小，效率高的优点，在现代电子设备中应用越来越广泛，但是因为它在功率变换时处于开关状态，本身就是很强的EMI噪声源，其产生的EMI噪声既有很宽的频率范围，又有很高的强度。这些电磁干扰噪声也同样通过辐射和传导的方式污染电磁环境，从而影响其它电子设备的正常工作。 对电子设备来说，当 EMI噪声影响到模拟电路时，会使信号传输的信噪比变坏，严重时会使要传输的信号被 EMI噪声所淹没，而无法进行处理。当 EMI噪声影响到数字电路时，会引起逻辑关系出错，导致错误的结果。 对于电源设备来说，其内部除了功率变换电路以外，还有驱动电路、控制电路、保护电路、输入输出电平检测电路等，电路相当复杂。这些电路主要由通用或专用集成电路构成，当受电磁干扰而发生误动作时，会使电源停止工作，导致电子设备无法正常工作。...
