电源插座标准

电源插座标准_第1页
1/6

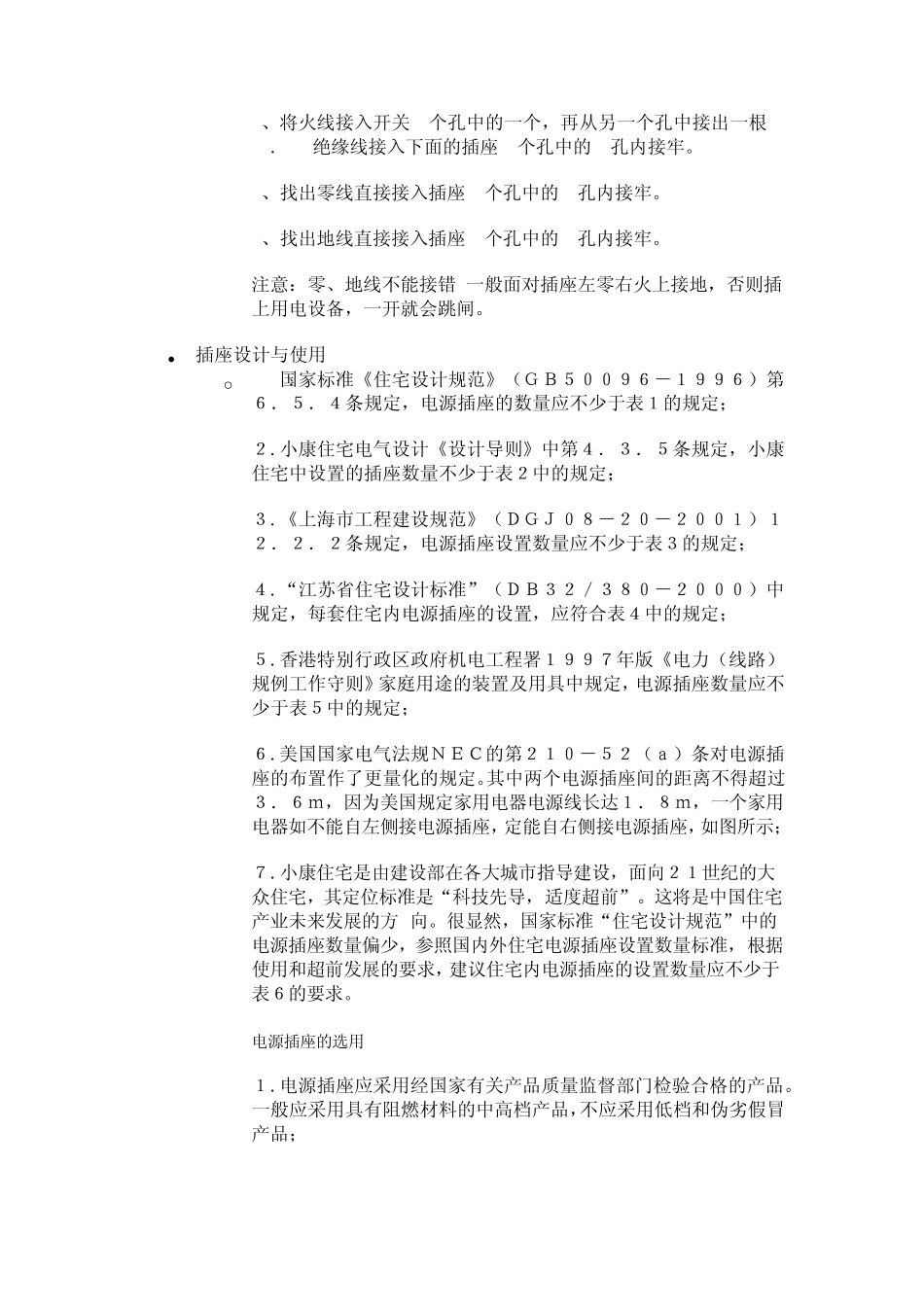

电源插座标准_第2页
2/6

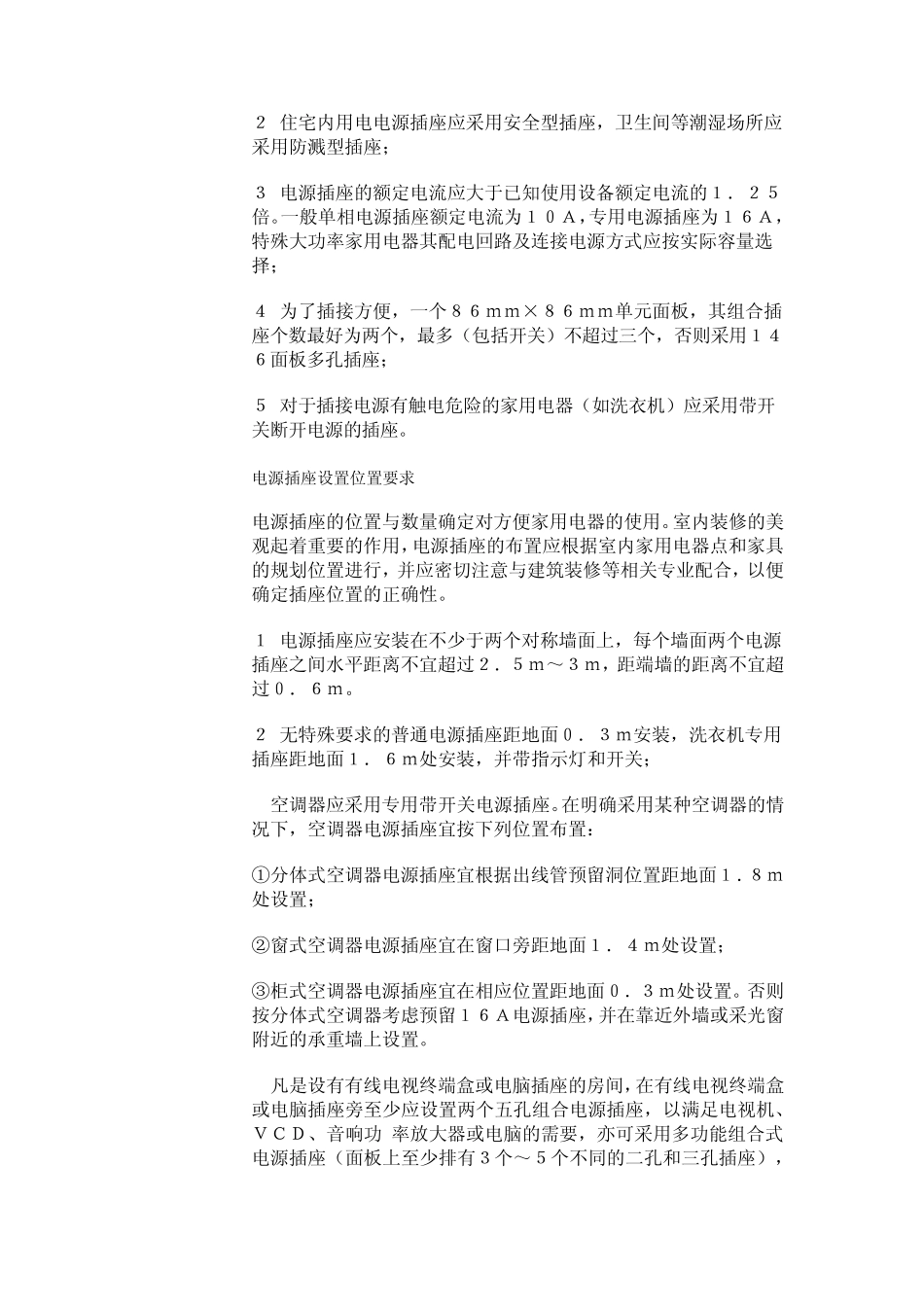

电源插座标准_第3页
3/6
 插座的简介 o 插座 chāzuò [jack;outlet;receptacle;socket] 有一个或一个以上电路接线可插入的座,通过它可插入各种接线,便于与其他电路接通。  插座种类 o 网络插座 电话插座 视频、音频插座 {GB2099.1-2008/IEC60884-1:2006,E3.1,MOD《家用和类似用途的插销插合的插套,并且装有用于连接软缆的端子的电器附件。 (fixed socket-outlet)固定式插座:用于与固定布线连接的插座。 (portable socket-outlet)移动式插座:打算连接到软缆上或与软缆构成整体的、而且在与电源连接时易于从一地移到另一地的插座。 (multiple socket-outlet)多位插座:两个或多个插座的组合体。 (socket-outlet for appliances)器具插座:打算装在电器中的或固定到电器上的插座。 (rewirable plug or rewirable protable socket-outlet)可拆线插头或可拆线移动式插座:结构上能更换软缆的电器附件。 (non-rewirable plug or non-rewirable protable socket-outlet)不可拆线插头或不可拆线移动式插座:由电器附件制造厂进行连接和组装后,在结构上与软缆形成一个整体的电器附件。 注:家庭墙面插座属于固定式插座;排插(上图)不带电源线和插头叫移动式插座,带插头形成整体就叫转换器(adaptor)了  连接开关插座的方法 o 1、先用试电笔找出火线 2、关掉插座电源 3、将火线接入开关2个孔中的一个,再从另一个孔中接出一根2.5MM2绝缘线接入下面的插座3个孔中的L孔内接牢。 4、找出零线直接接入插座3个孔中的N孔内接牢。 5、找出地线直接接入插座3个孔中的E孔内接牢。 注意:零、地线不能接错(一般面对插座左零右火上接地,否则插上用电设备,一开就会跳闸。  插座设计与使用 o 1 .国家标准《住宅设计规范》(GB50096-1996)第6.5.4条规定,电源插座的数量应不少于表1的规定; 2.小康住宅电气设计《设计导则》中第4.3.5条规定,小康住宅中设置的插座数量不少于表2中的规定; 3.《上海市工程建设规范》(DGJ08-20-2001)12.2.2条规定,电源插座设置数量应不少于表3的规定; 4.“江苏省住宅设计标准”(DB32/380-2000)中规定,每套住宅内电源插座的设置,应符合表4中的规定; 5.香港特别行政区政府机电工程署1997年版《电力(线路)规例工作守则》家庭用途的装置及用具中规定,电源插座数量应不少于表5中的规定; 6.美国国...
