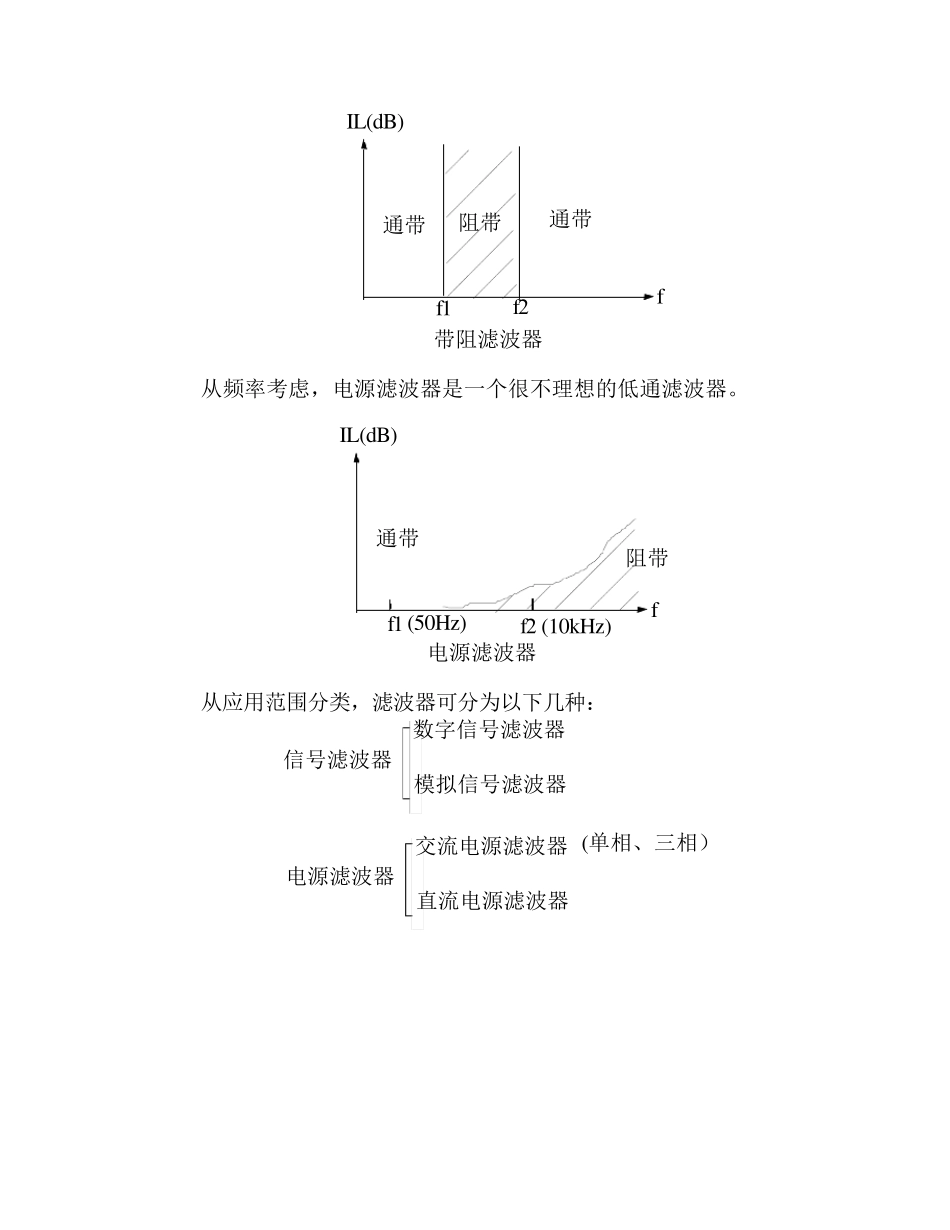

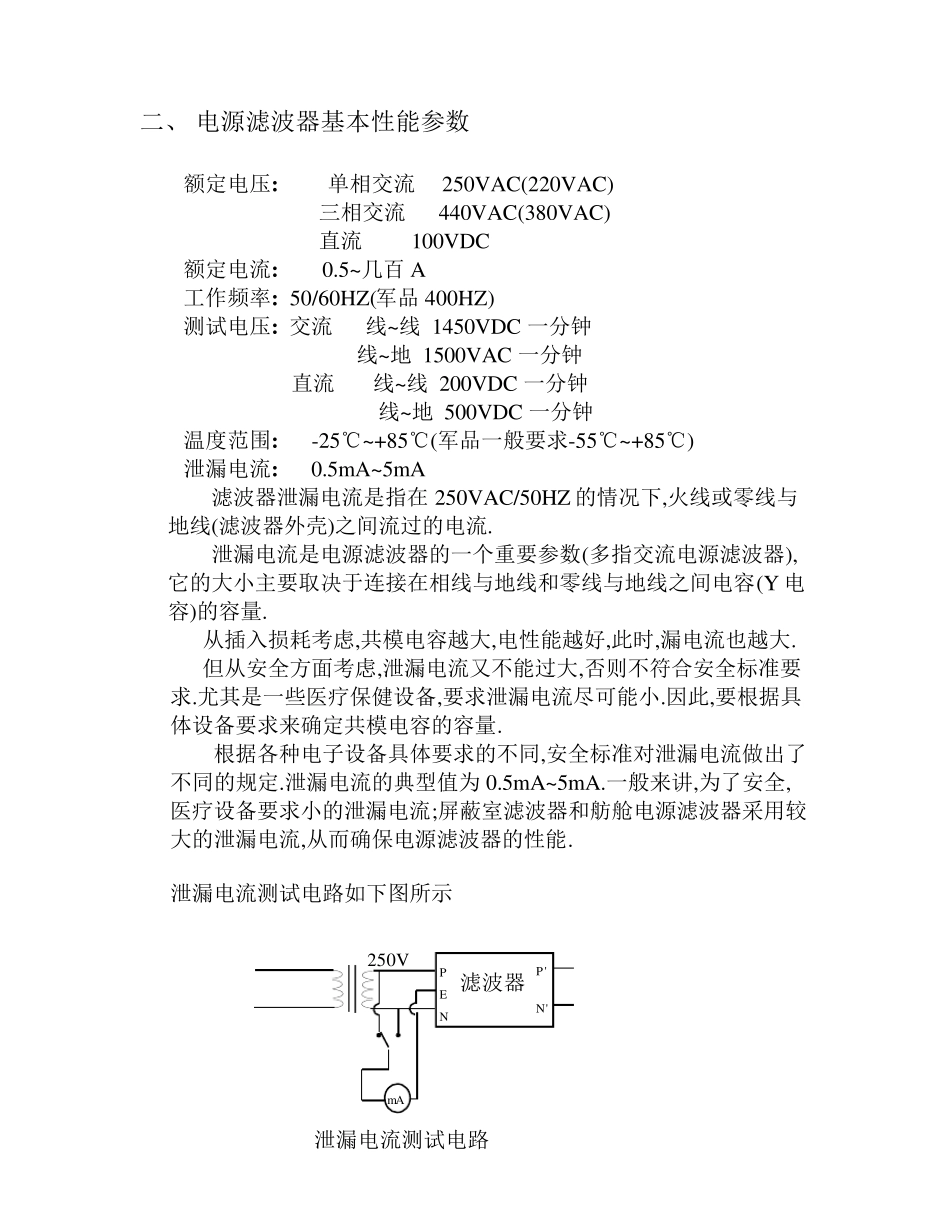

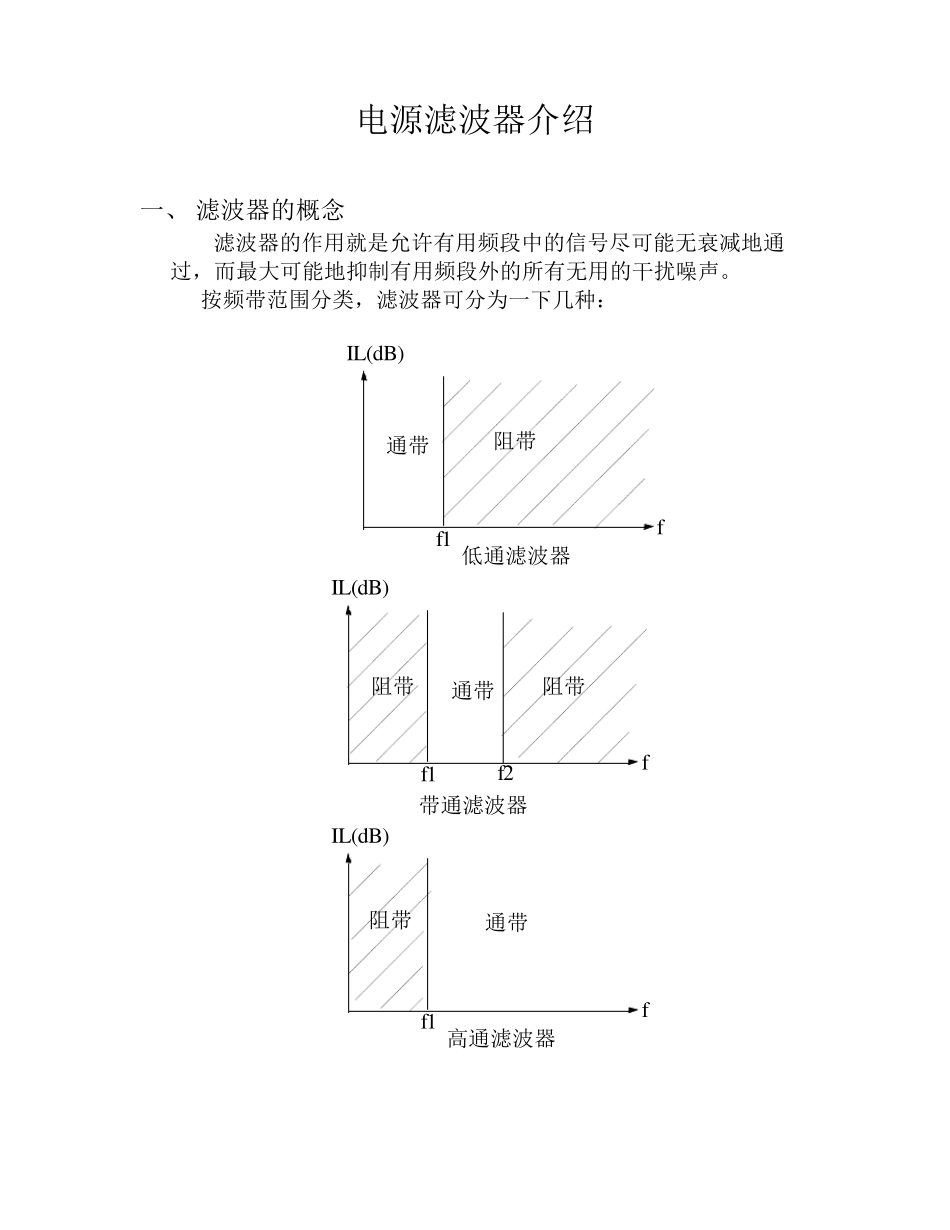

电源滤波器介绍 一、 滤波器的概念 滤波器的作用就是允许有用频段中的信号尽可能无衰减地通过，而最大可能地抑制有用频段外的所有无用的干扰噪声。 按频带范围分类，滤波器可分为一下几种： 低通滤波器通带阻带IL(dB)f1f带通滤波器通带阻带IL(dB)f1f阻带f2高通滤波器通带阻带IL(dB)f1f 带阻滤波器通带IL(dB)f1f阻带f2通带 从频率考虑，电源滤波器是一个很不理想的低通滤波器。 电源滤波器通带IL(dB)f1ff2阻带(50Hz)(10kHz) 从应用范围分类，滤波器可分为以下几种： 信号滤波器数字信号滤波器模拟信号滤波器电源滤波器交流电源滤波器直流电源滤波器(单相、三相） 二、 电源滤波器基本性能参数 额定电压: 单相交流 250VAC(220VAC) 三相交流 440VAC(380VAC) 直流 100VDC 额定电流: 0.5~几百A 工作频率: 50/60HZ(军品 400HZ) 测试电压: 交流 线~线 1450VDC 一分钟 线~地 1500VAC 一分钟 直流 线~线 200VDC 一分钟 线~地 500VDC 一分钟 温度范围: -25℃~+85℃(军品一般要求-55℃~+85℃) 泄漏电流: 0.5mA~5mA 滤波器泄漏电流是指在 250VAC/50HZ 的情况下,火线或零线与地线(滤波器外壳)之间流过的电流. 泄漏电流是电源滤波器的一个重要参数(多指交流电源滤波器),它的大小主要取决于连接在相线与地线和零线与地线之间电容(Y 电容)的容量. 从插入损耗考虑,共模电容越大,电性能越好,此时,漏电流也越大. 但从安全方面考虑,泄漏电流又不能过大,否则不符合安全标准要求.尤其是一些医疗保健设备,要求泄漏电流尽可能小.因此,要根据具体设备要求来确定共模电容的容量. 根据各种电子设备具体要求的不同,安全标准对泄漏电流做出了不同的规定.泄漏电流的典型值为 0.5mA~5mA.一般来讲,为了安全,医疗设备要求小的泄漏电流;屏蔽室滤波器和舫舱电源滤波器采用较大的泄漏电流,从而确保电源滤波器的性能. 泄漏电流测试电路如下图所示 滤波器mAP'N'PEN泄漏电流测试电路250V插入损耗: 滤波器的插入损耗是不加滤波器时从噪声源传递到负载的噪声电压与接入滤波器时负载上的噪声电压之比.插入损耗是衡量EMI电源滤波器电性能的重要参数,用下式表示: 式中: Eo ----不加滤波器时,负载上的干扰噪声电压 E ----接入滤波器后,同一负载上的干扰噪声电压 因此插入损耗又分为共模插入损耗和差模插入损耗,插入损耗的测试原理图如下图所示: EEIL0lo g20滤波器滤波器50欧姆50欧姆50欧姆50欧姆(a)共模测试电路(b)差模测试电...
