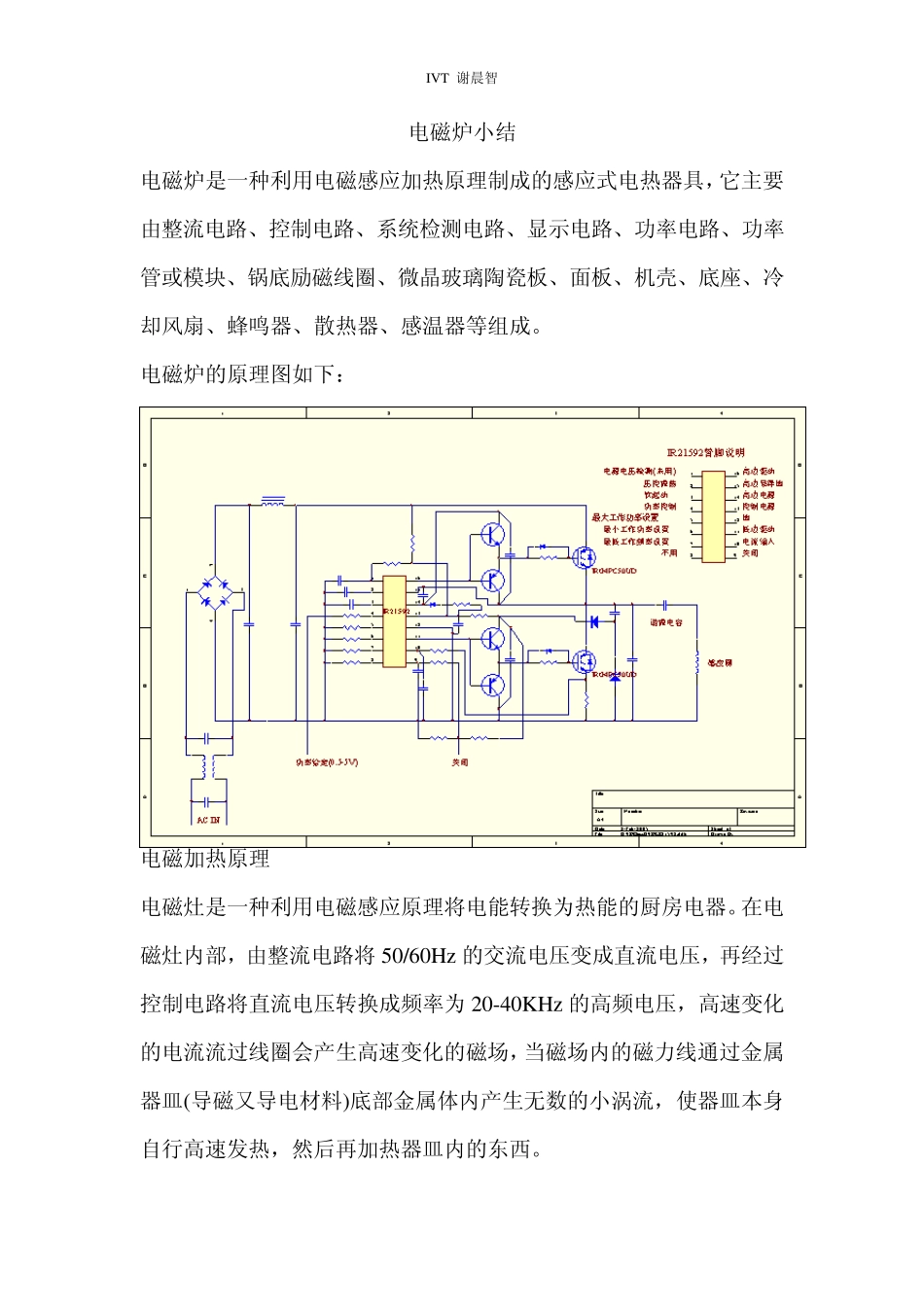

IVT 谢晨智 电磁炉小结 电磁炉是一种利用电磁感应加热原理制成的感应式电热器具，它主要由整流电路、控制电路、系统检测电路、显示电路、功率电路、功率管或模块、锅底励磁线圈、微晶玻璃陶瓷板、面板、机壳、底座、冷却风扇、蜂鸣器、散热器、感温器等组成。 电磁炉的原理图如下： 电磁加热原理 电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。在电磁灶内部，由整流电路将 50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为 20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。 IVT 谢晨智 电磁炉220v 工频交流由AC IN 插口接入，通过保险丝10~15A （2000W 以上用15 安保险丝）防止内部电路的过载及短路。VA 为并联压敏电路，防止外，部供电电压过高，往往为烧毁自身来保护后级电路的安全。容量为 2UF。滤波电容，后级为大功率桥式整流块，可将前级的220v 工频交流电整流为脉动直流电，脉动直流电通过扼流圈和平滑滤波，将相对平稳的直流电供向下级 PAN 电磁线盘，PAN线盘与振荡电容组成 LC 振荡电路，从而在线盘上产生交变磁场。 PAN 电磁线盘的后级为电流取样，电流信号传递给电压比较器LM339 进行检测。 后级为高压保护二极 D18V，作用为保护 IGBT，防止反向高压击穿 IGBT。 IGBT 的控制极 驱动由对管 8050 8550 组成，老试的电磁炉用TA8316S 驱动，IVT 谢晨智 TA8316S 输出14KHz频率的脉冲，根据TA8316S 输出的脉宽来调整IGBT 通断时间的长短，从而达到调整功率的要求。 LM339 为电压比较器，电路中设有锅具检测、温度检测；电流检测，电压检测LM339比较器都将检测信号反馈到、驱动器上，从而达到停机要求。 新出的电磁炉有的由取样电压通过芯片来检测锅具检测、温度检测；电流检测，电压检测.方法由所不同，温度检测 线盘中间的热敏利电阻RT 通过热量变化转换为电平变化， IGBT 散热铝块上固定有温度开关 K1，或热敏电阻 当 IGBT 过热时，温度开关 K1 的通断状态发生变化，从而接通CPU 复位停机。风扇的电源控制由 CPU 输出高电平至三极管 Q，从而使导通，风扇通过 12V/18V 直流运转。控制电路的电源主要由变压器的初级接入，次级输出连接稳压电路。一组形成+5V 电压，主要供给集成块 CPU 供...
