电磁炉维修记录2

电磁炉维修记录2_第1页
1/15

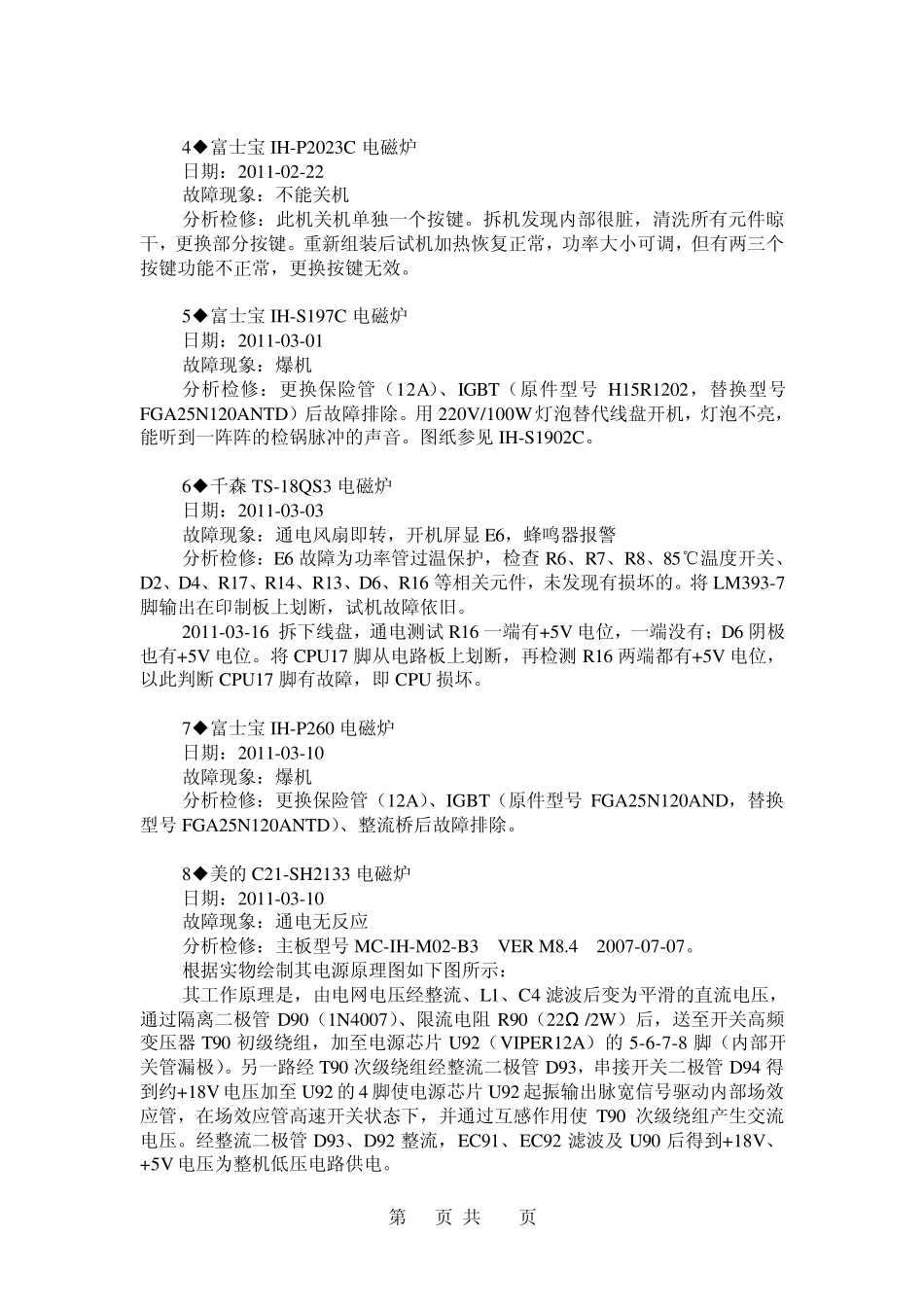

电磁炉维修记录2_第2页
2/15

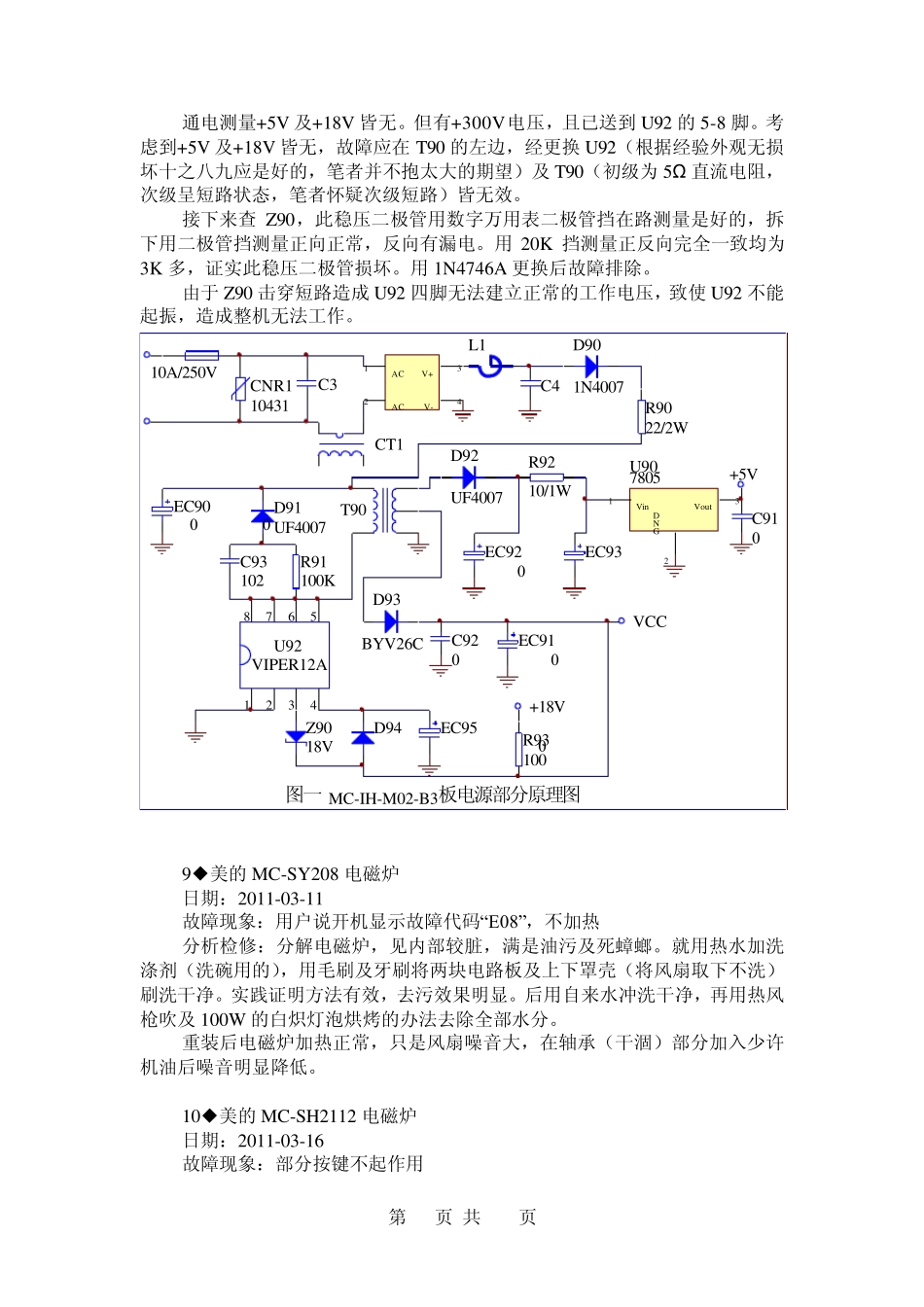

电磁炉维修记录2_第3页
3/15

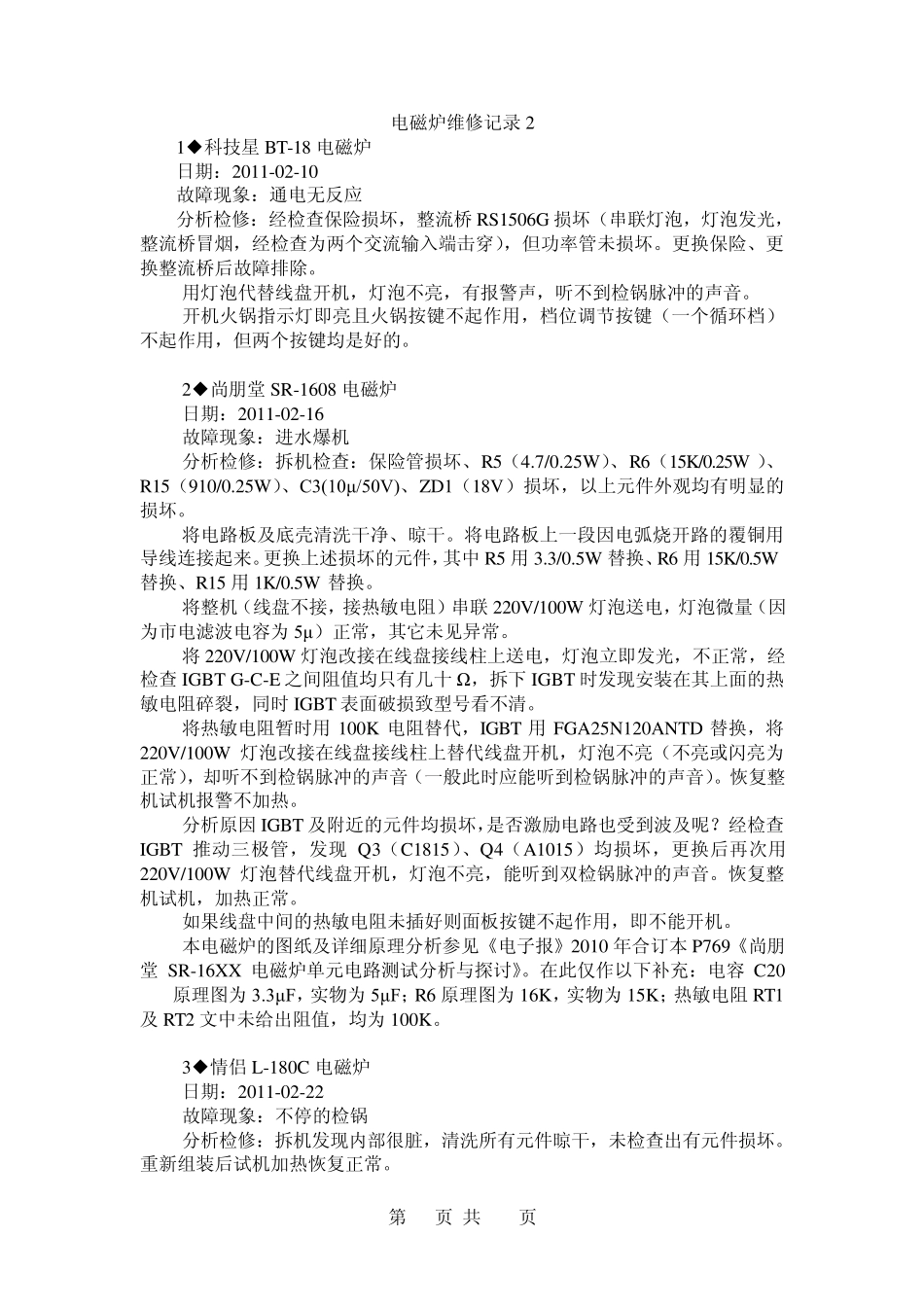

第 1 页 共 15 页 电磁炉维修记录2 1◆科技星 BT-18 电磁炉 日期:2011-02-10 故障现象:通电无反应 分析检修:经检查保险损坏,整流桥 RS1506G 损坏(串联灯泡,灯泡发光,整流桥冒烟,经检查为两个交流输入端击穿),但功率管未损坏。更换保险、更换整流桥后故障排除。 用灯泡代替线盘开机,灯泡不亮,有报警声,听不到检锅脉冲的声音。 开机火锅指示灯即亮且火锅按键不起作用,档位调节按键(一个循环档)不起作用,但两个按键均是好的。 2◆尚朋堂 SR-1608 电磁炉 日期:2011-02-16 故障现象:进水爆机 分析检修:拆机检查:保险管损坏、R5(4.7/0.25W)、R6(15K/0.25W )、R15(910/0.25W)、C3(10μ/50V)、ZD1(18V)损坏,以上元件外观均有明显的损坏。 将电路板及底壳清洗干净、晾干。将电路板上一段因电弧烧开路的覆铜用导线连接起来。更换上述损坏的元件,其中 R5 用 3.3/0.5W 替换、R6 用 15K/0.5W替换、R15 用 1K/0.5W 替换。 将整机(线盘不接,接热敏电阻)串联 220V/100W 灯泡送电,灯泡微量(因为市电滤波电容为 5μ)正常,其它未见异常。 将 220V/100W 灯泡改接在线盘接线柱上送电,灯泡立即发光,不正常,经检查 IGBT G-C-E 之间阻值均只有几十 Ω ,拆下 IGBT 时发现安装在其上面的热敏电阻碎裂,同时 IGBT 表面破损致型号看不清。 将热敏电阻暂时用 100K 电阻替代,IGBT 用 FGA25N120ANTD 替换,将220V/100W 灯泡改接在线盘接线柱上替代线盘开机,灯泡不亮(不亮或闪亮为正常),却听不到检锅脉冲的声音(一般此时应能听到检锅脉冲的声音)。恢复整机试机报警不加热。 分析原因 IGBT 及附近的元件均损坏,是否激励电路也受到波及呢?经检查IGBT 推动三极管,发现 Q3(C1815)、Q4(A1015)均损坏,更换后再次用220V/100W 灯泡替代线盘开机,灯泡不亮,能听到双检锅脉冲的声音。恢复整机试机,加热正常。 如果线盘中间的热敏电阻未插好则面板按键不起作用,即不能开机。 本电磁炉的图纸及详细原理分析参见《电子报》2010 年合订本 P769《尚朋堂 SR-16XX 电磁炉单元电路测试分析与探讨》。在此仅作以下补充:电容 C20 原理图为 3.3μF,实物为 5μF;R6 原理图为 16K,实物为 15K;热敏电阻 RT1及 RT2 文中未给出阻值,均为 100K。 3◆情侣 L-180C 电磁炉 日期:2011-02-22 故障现象:不停的检锅 分析检修:拆机发现内部很脏,清洗所有...
