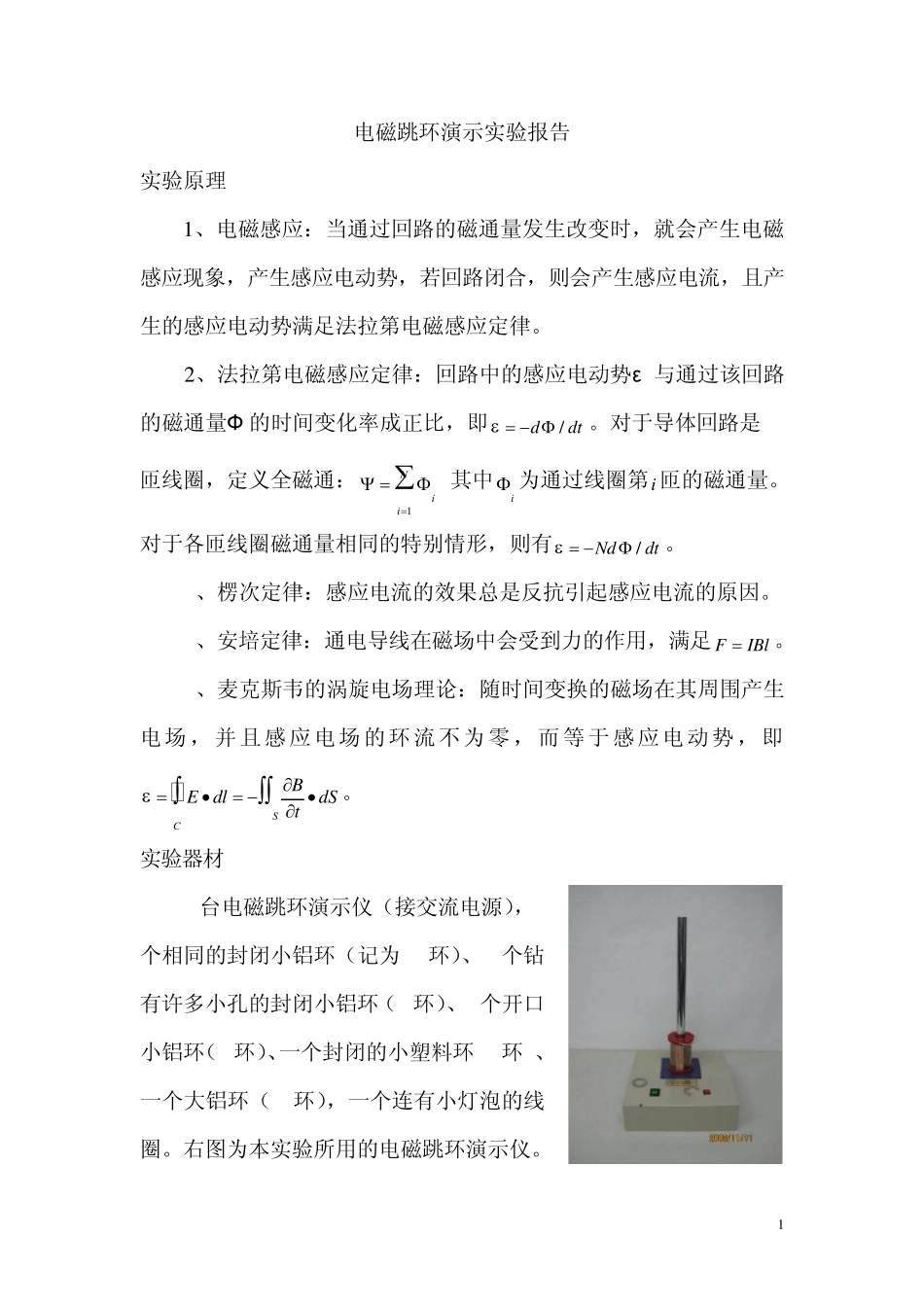

1 电磁跳环演示实验报告 实验原理 1 、电磁感应:当通过回路的磁通量发生改变时,就会产生电磁感应现象,产生感应电动势,若回路闭合,则会产生感应电流,且产生的感应电动势满足法拉第电磁感应定律。 2 、法拉第电磁感应定律:回路中的感应电动势ε 与通过该回路的磁通量Ф 的时间变化率成正比,即/ddt 。对于导体回路是 N匝线圈,定义全磁通:1Nii ,其中i 为通过线圈第i匝的磁通量。对于各匝线圈磁通量相同的特别情形,则有/Nddt 。 3、楞次定律:感应电流的效果总是反抗引起感应电流的原因。 4、安培定律:通电导线在磁场中会受到力的作用,满足 FIBl。 5、麦克斯韦的涡旋电场理论:随时间变换的磁场在其周围产生电场,并且感应电场的环流不为零,而等于感应电动势,即SCBE dldSt 。 实验器材 1台电磁跳环演示仪(接交流电源),2个相同的封闭小铝环(记为 A环)、1个钻有许多小孔的封闭小铝环(B环)、1个开口小铝环(C环)、一个封闭的小塑料环(D环)、一个大铝环(E环),一个连有小灯泡的线圈。右图为本实验所用的电磁跳环演示仪。 2 实验内容 一、普通实验 1、分别将1个封闭的小铝环(A环)、钻有许多小孔的小铝环(B环)、开口的小铝环(C环)和小塑料环(D环)放入电磁跳环演示仪中,接通电源,观察实验现象。 现象:A环和B环向上跳起,C环和D环不动。 解释:由于A环和B环是封闭的导体铝环,当接通电磁跳环演示仪的电源时,通电线圈瞬间产生磁场,使穿过铝环的磁通量瞬间增大,由电磁感应定律和楞次定律可知,铝环将产生感应电流激发反向磁场来“抵抗”磁通量的增加,在由安培定律可判断出铝环受到向上的安培力(其值远大于铝环自身的重力)作用,因而往上跳。然而,由于C环是开口的,因而其形不成闭合回路,也就不会有感应电流的产生,故不受安培力的作用,C环由于自身的重力作用仍处在台面上。D环由于不是导体,自然也就不会有感应电流产生,故不受安培力作用,仍处在台面上。 2、将1个A环放入电磁跳环演示仪中,接通电源,待 A环稳定在半空中时,再用手拿着大铝环(E环),缓缓套入演示仪中直到与稳定的A环处在同一平面(近似),而后将E环较慢地向上(或向下)运动,观察实验现象。 现象:A环“跟随”E环向上(或向下)运动。 解释:在 E环靠近 A环的过程中,E环已经由于电磁感应而产生了感应电流,其感应电流又会激发磁场来影响 A...
