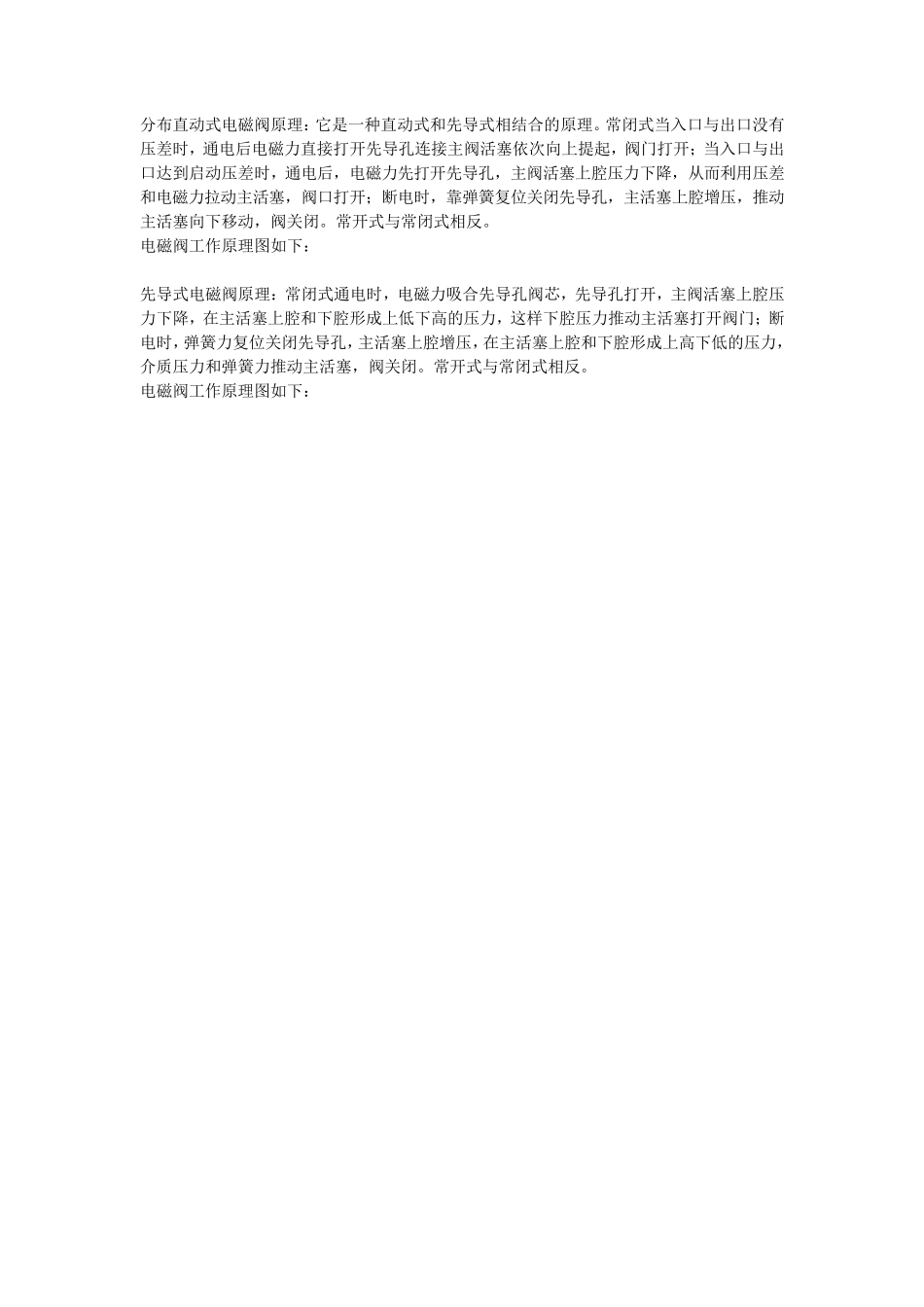

分布直动式电磁阀原理：它是一种直动式和先导式相结合的原理。常闭式当入口与出口没有压差时，通电后电磁力直接打开先导孔连接主阀活塞依次向上提起，阀门打开；当入口与出口达到启动压差时，通电后，电磁力先打开先导孔，主阀活塞上腔压力下降，从而利用压差和电磁力拉动主活塞，阀口打开；断电时，靠弹簧复位关闭先导孔，主活塞上腔增压，推动主活塞向下移动，阀关闭。常开式与常闭式相反。电磁阀工作原理图如下：先导式电磁阀原理：常闭式通电时，电磁力吸合先导孔阀芯，先导孔打开，主阀活塞上腔压力下降，在主活塞上腔和下腔形成上低下高的压力，这样下腔压力推动主活塞打开阀门；断电时，弹簧力复位关闭先导孔，主活塞上腔增压，在主活塞上腔和下腔形成上高下低的压力，介质压力和弹簧力推动主活塞，阀关闭。常开式与常闭式相反。电磁阀工作原理图如下：电磁铁，电磁阀 http://www.jinludz.com
