电磁阀说明书

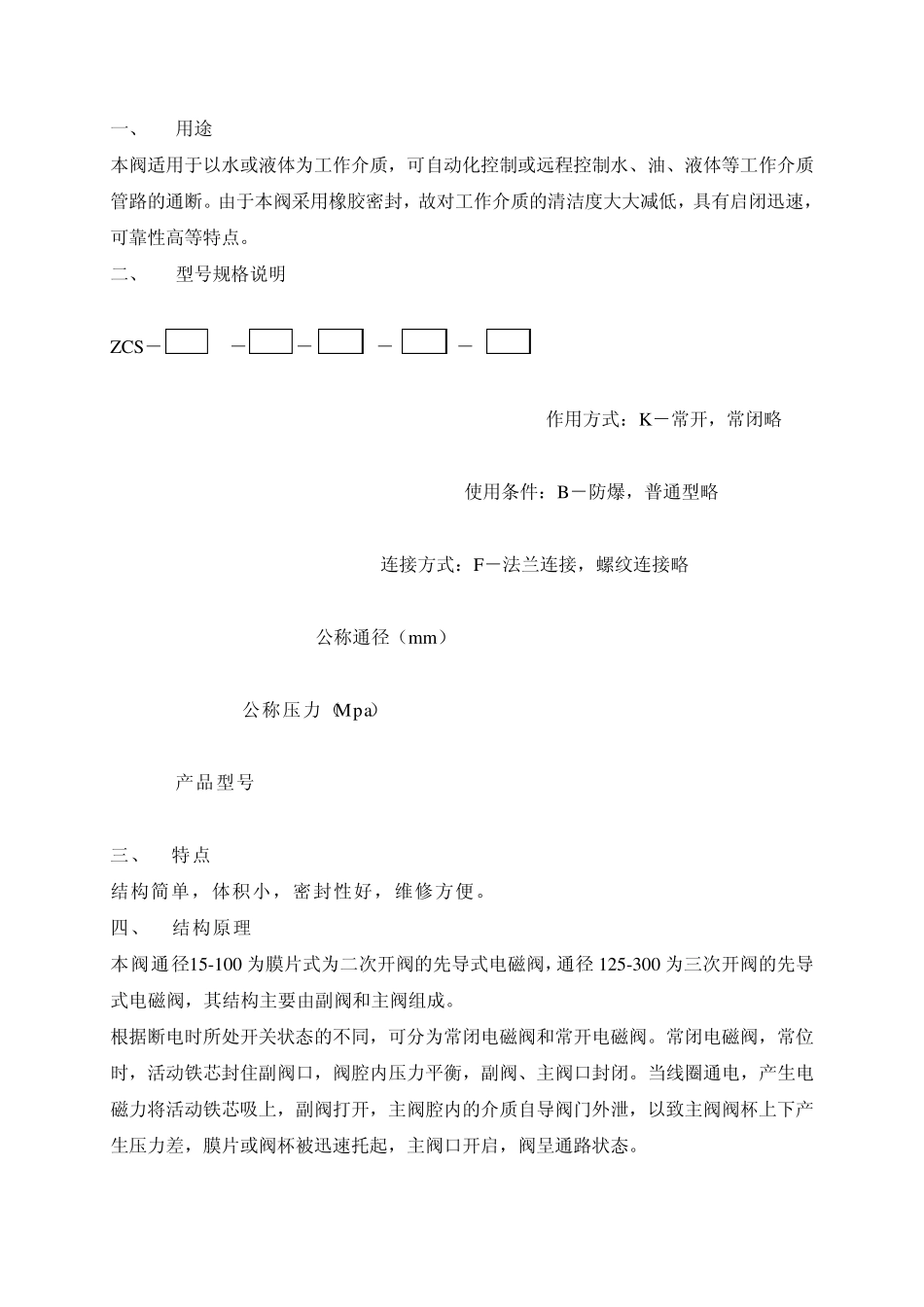

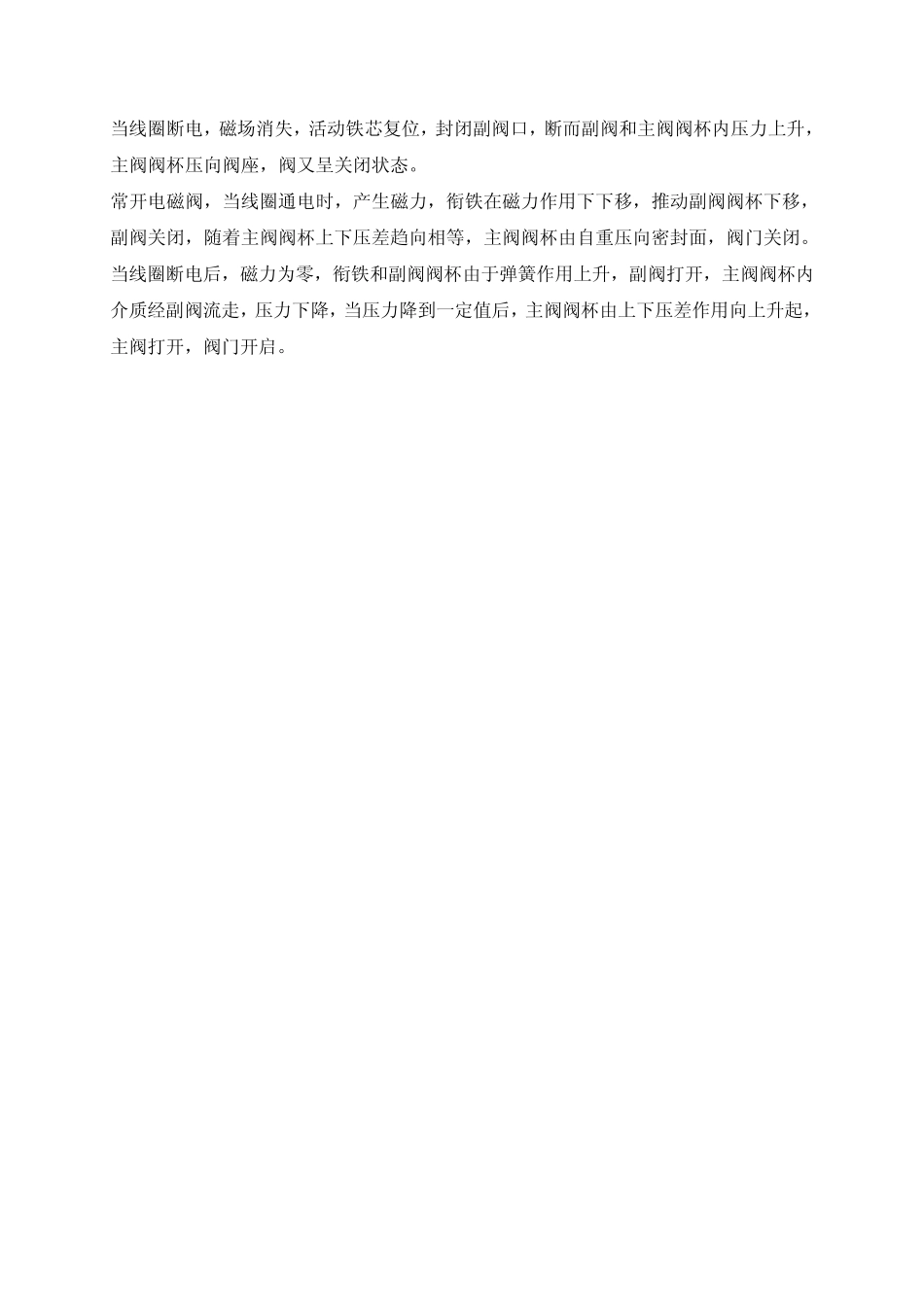

一、 用途 本阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点。 二、 型号规格说明 ZCS－ － － － － 作用方式：K－常开，常闭略 使用条件：B－防爆，普通型略 连接方式：F－法兰连接，螺纹连接略 公称通径（mm） 公称压力（Mpa） 产品型号 三、 特点 结构简单，体积小，密封性好，维修方便。 四、 结构原理 本阀通径15-100 为膜片式为二次开阀的先导式电磁阀，通径 125-300 为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。 根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。 当线圈断电，磁场消失，活动铁芯复位，封闭副阀口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。 常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。 ZCS 水用电磁阀 使用说明书 五、技术参数 工作介质 水、粘度≤4°的油及其它非腐蚀性流体 介质温度℃ ≤60 公称压力 Mpa 1.0 工作压差 Mpa 0.05-1.0 0.1-1.0 0.15-1.0 电源电压 AC220V其余规格可作特殊订货 额定流量系数KV 按 JB/T7352-94规定 汇漏量 ml/min 按 JB/T7352-94-F规定 公称通径 mm 15 20 25 32 40 50 65 80 100 125 200 250 300 350 功耗 36VA 50VA 防爆标志 d II BT4 防爆证编号 CE991010 出线口接线 内螺纹 M20×1.5 环境温度 -40-+60℃ 六、安装尺寸 公称通径 DN 内螺纹连接 法兰连接 外形尺寸 内螺纹 外形尺寸 法兰尺寸 H L G H L D D1 D2 n-d b f 15 112 80 1/2 20 119 80 3/4 25 130 90 1 130 160 115 85 65 ￠4-14 16 3 32 137 140 11/4 137 18...
