电缆保护性拆除方案

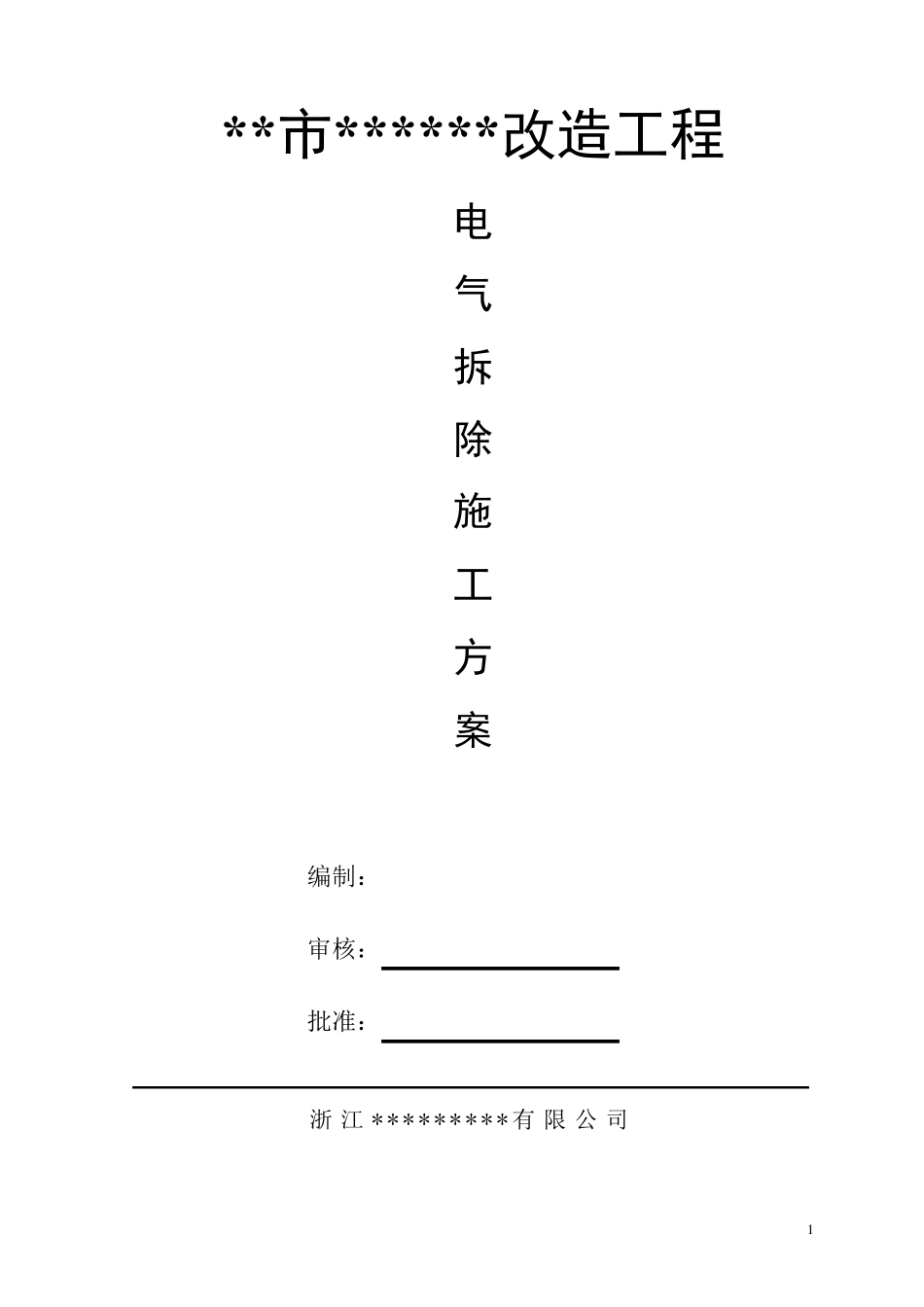

电缆保护性拆除方案_第1页
1/8

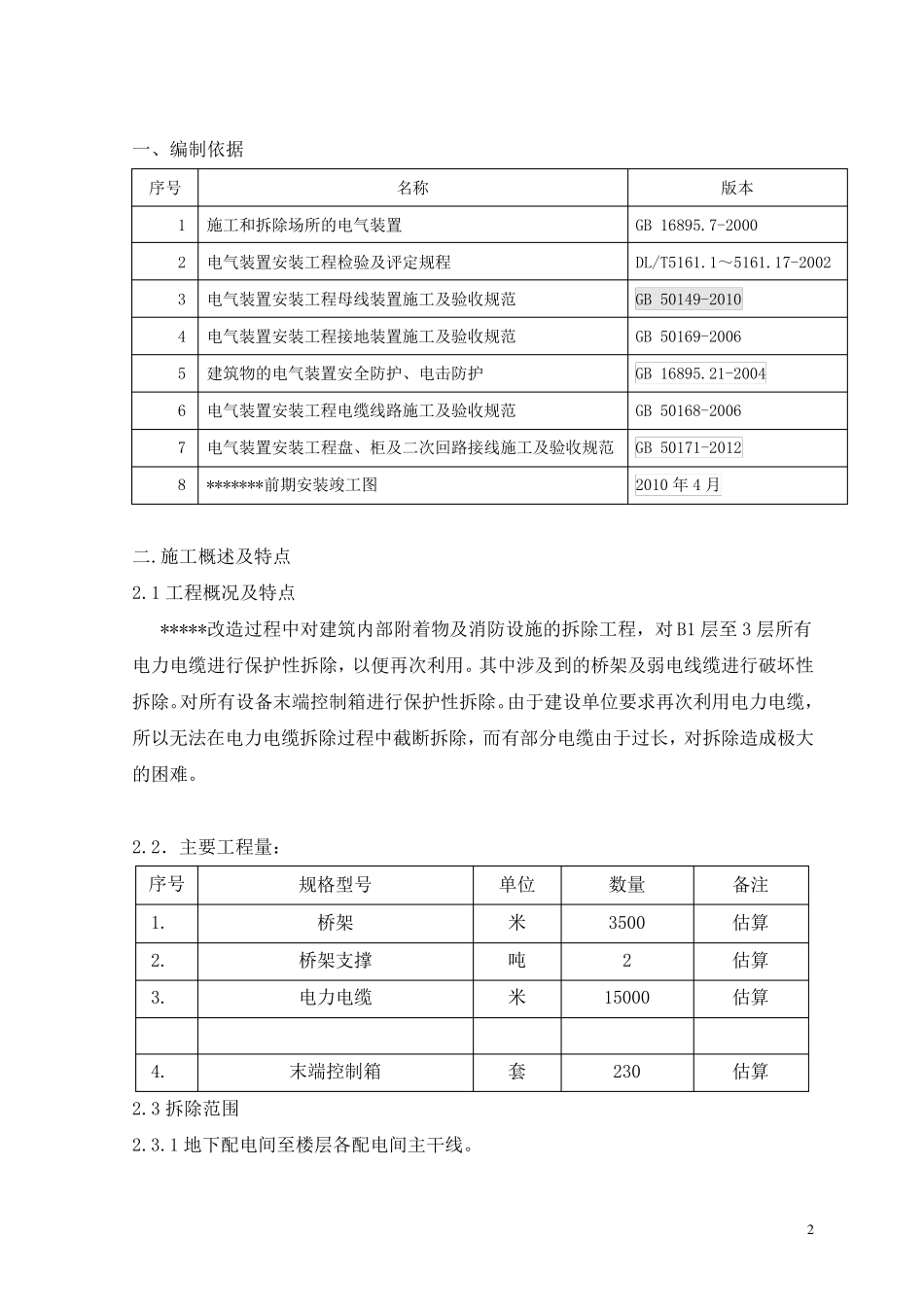

电缆保护性拆除方案_第2页
2/8

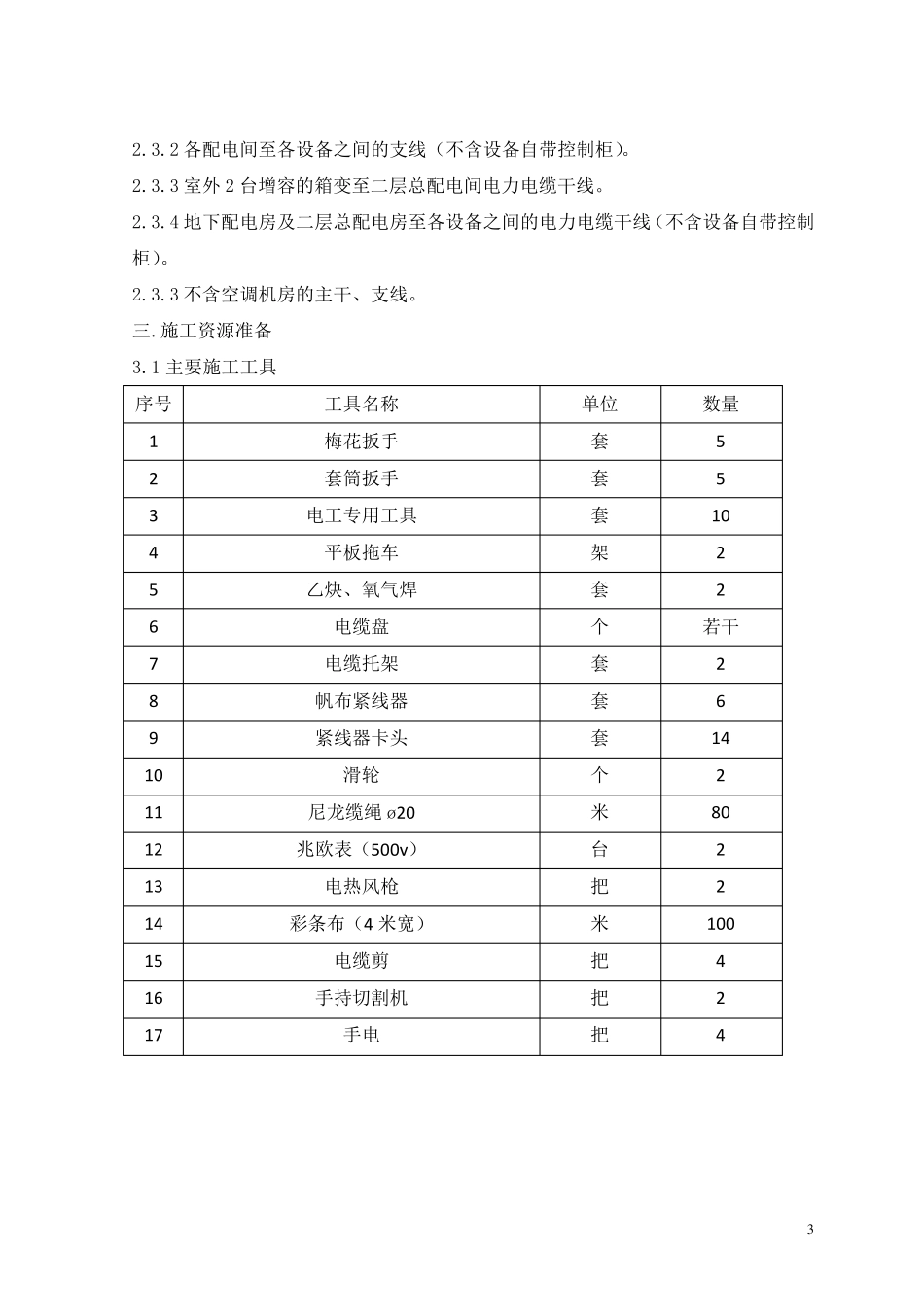

电缆保护性拆除方案_第3页
3/8
1 * * 市* * * * * * 改造工程 电 气 拆 除 施 工 方 案 编制: 审核: 批准: 浙江* * * * * * * * * 有限公 司 2 一、编制依据 二.施工概述及特点 2.1 工程概况及特点 *****改造过程中对建筑内部附着物及消防设施的拆除工程,对 B1 层至 3 层所有电力电缆进行保护性拆除,以便再次利用。其中涉及到的桥架及弱电线缆进行破坏性拆除。对所有设备末端控制箱进行保护性拆除。由于建设单位要求再次利用电力电缆,所以无法在电力电缆拆除过程中截断拆除,而有部分电缆由于过长,对拆除造成极大的困难。 2.2.主要工程量: 2.3 拆除范围 2.3.1 地下配电间至楼层各配电间主干线。 序号 名称 版本 1 施工和拆除场所的电气装置 GB 16895.7-2000 2 电气装置安装工程检验及评定规程 DL/T5161.1~5161.17-2002 3 电气装置安装工程母线装置施工及验收规范 GB 50149-2010 4 电气装置安装工程接地装置施工及验收规范 GB 50169-2006 5 建筑物的电气装置安全防护、电击防护 GB 16895.21-2004 6 电气装置安装工程电缆线路施工及验收规范 GB 50168-2006 7 电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB 50171-2012 8 *******前期安装竣工图 2010 年 4 月 序号 规格型号 单位 数量 备注 1. 桥架 米 3500 估算 2. 桥架支撑 吨 2 估算 3. 电力电缆 米 15000 估算 4. 末端控制箱 套 230 估算 3 2.3.2 各配电间至各设备之间的支线(不含设备自带控制柜)。 2.3.3 室外2 台增容的箱变至二层总配电间电力电缆干线。 2.3.4 地下配电房及二层总配电房至各设备之间的电力电缆干线(不含设备自带控制柜)。 2.3.3 不含空调机房的主干、支线。 三.施工资源准备 3.1 主要施工工具 序号 工具名称 单位 数量 1 梅花扳手 套 5 2 套筒扳手 套 5 3 电工专用工具 套 10 4 平板拖车 架 2 5 乙炔、氧气焊 套 2 6 电缆盘 个 若干 7 电缆托架 套 2 8 帆布紧线器 套 6 9 紧线器卡头 套 14 10 滑轮 个 2 11 尼龙缆绳ø20 米 80 12 兆 欧 表 (500v) 台 2 13 电热 风 枪 把 2 14 彩 条 布(4 米 宽 ) 米 100 15 电缆剪 把 4 16 手持 切 割 机 把 2 17 手电 把 4 4 3.2 主 要 施 工 人 员 四 .施 工 方 法 4.1 施 工 注 意 事 项 4.1.1 施...
