电缆成端制作作业指导书

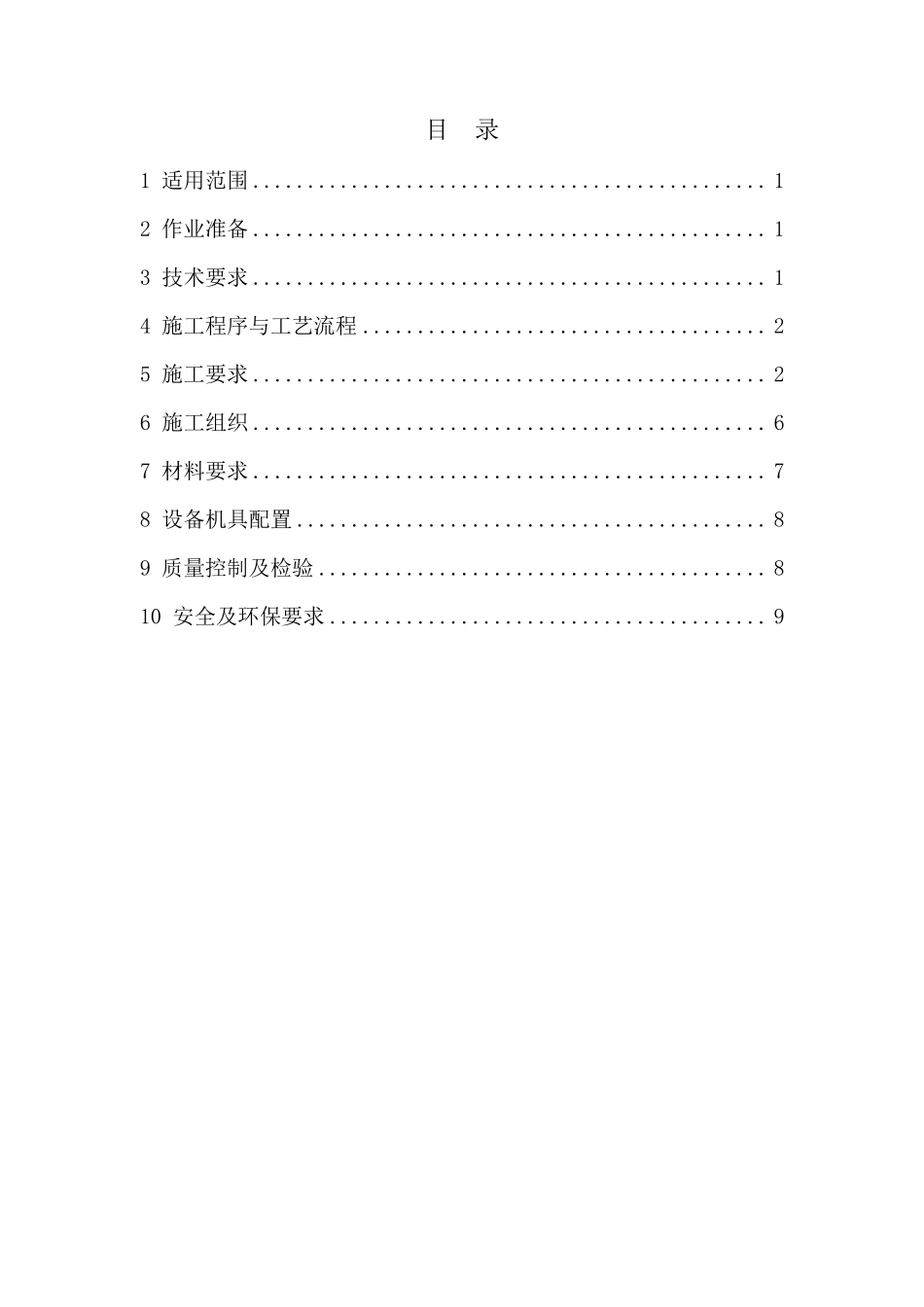

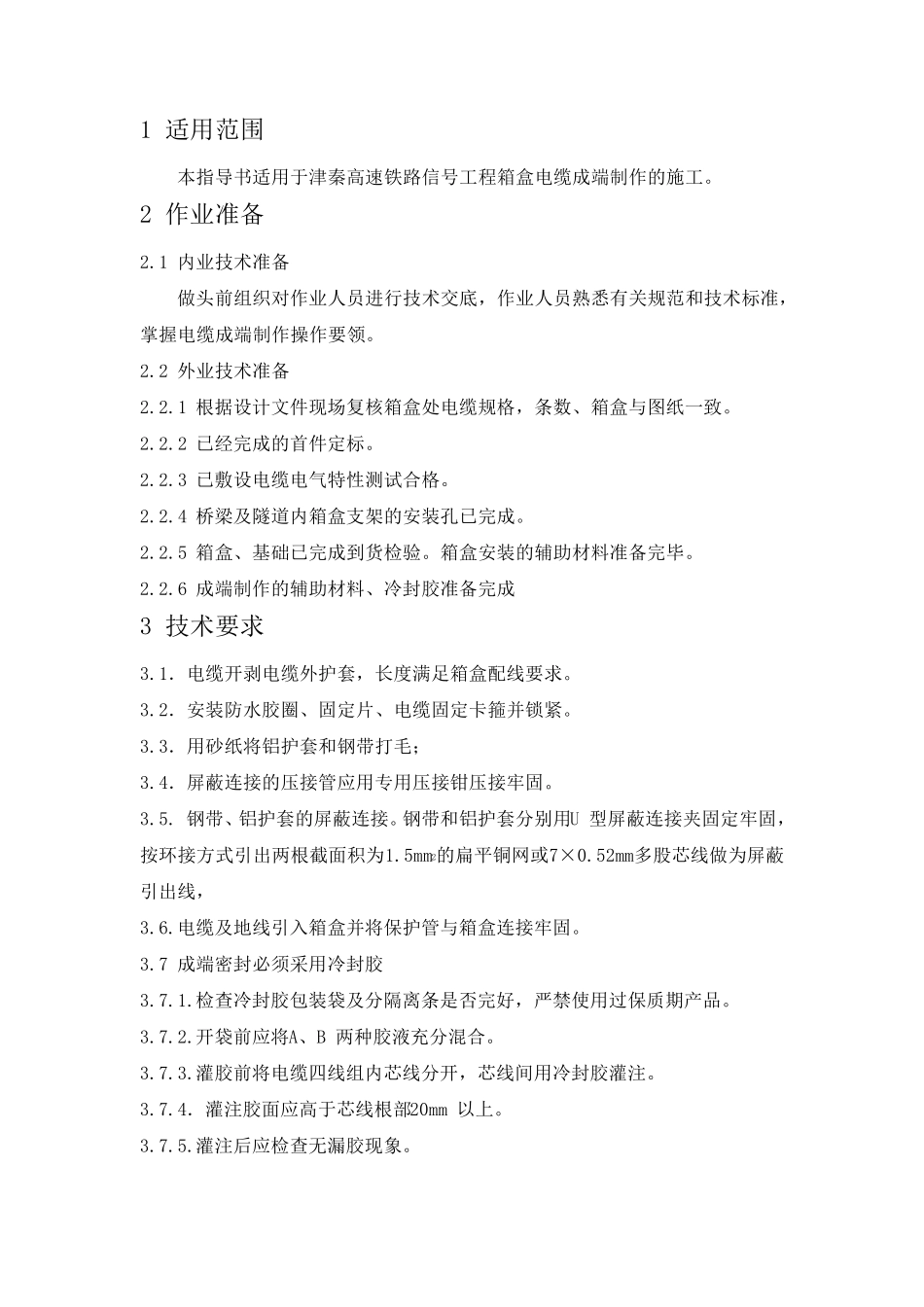

目 录 1 适用范围 ............................................... 1 2 作业准备 ............................................... 1 3 技术要求 ............................................... 1 4 施工程序与工艺流程 ..................................... 2 5 施工要求 ............................................... 2 6 施工组织 ............................................... 6 7 材料要求 ............................................... 7 8 设备机具配置 ........................................... 8 9 质量控制及检验 ......................................... 8 10 安全及环保要求 ........................................ 9 1 适 用 范 围 本 指 导 书 适 用 于 津 秦 高 速 铁 路 信 号 工 程 箱 盒 电 缆 成 端 制 作 的 施 工 。 2 作 业 准 备 2.1 内 业 技 术 准 备 做 头 前 组 织 对 作 业 人 员 进 行 技 术 交 底 ， 作 业 人 员 熟 悉 有 关 规 范 和 技 术 标 准 ，掌 握 电 缆 成 端 制 作 操 作 要 领 。 2.2 外 业 技 术 准 备 2.2.1 根 据 设 计 文 件 现 场 复 核 箱 盒 处 电 缆 规 格 ， 条 数 、 箱 盒 与 图 纸 一 致 。 2.2.2 已 经 完 成 的 首 件 定 标 。 2.2.3 已 敷 设 电 缆 电 气 特 性 测 试 合 格 。 2.2.4 桥 梁 及 隧 道 内 箱 盒 支 架 的 安 装 孔 已 完 成 。 2.2.5 箱 盒 、 基 础 已 完 成 到 货 检 验 。 箱 盒 安 装 的 辅 助 材 料 准 备 完 毕 。 2.2.6 成 端 制 作 的 辅 助 材 料 、 冷 封 胶 准 备 完 成 3 技 术 要 求 3.1． 电 缆 开 剥 电 缆 外 护 套 ， 长 度 满 足 箱 盒 配线要 求 。 3.2． 安 装 防水胶 圈、 固定 片、 电 缆 固定 卡箍并锁紧。 3.3． 用 砂纸 将铝护 套 和 钢带打毛； 3.4． 屏蔽连接的 压接管应用 专用 压接钳压接牢固。 3.5. 钢带、 铝护 套 的 屏蔽连接。 钢带和 铝护 套 分别用 U 型屏蔽连接夹固定 牢固，按环接方式引出两根 截面积为1.5mm2的 扁平铜网或7×0.52mm多股芯线做 为屏蔽...
