电缆成缆工艺讲义

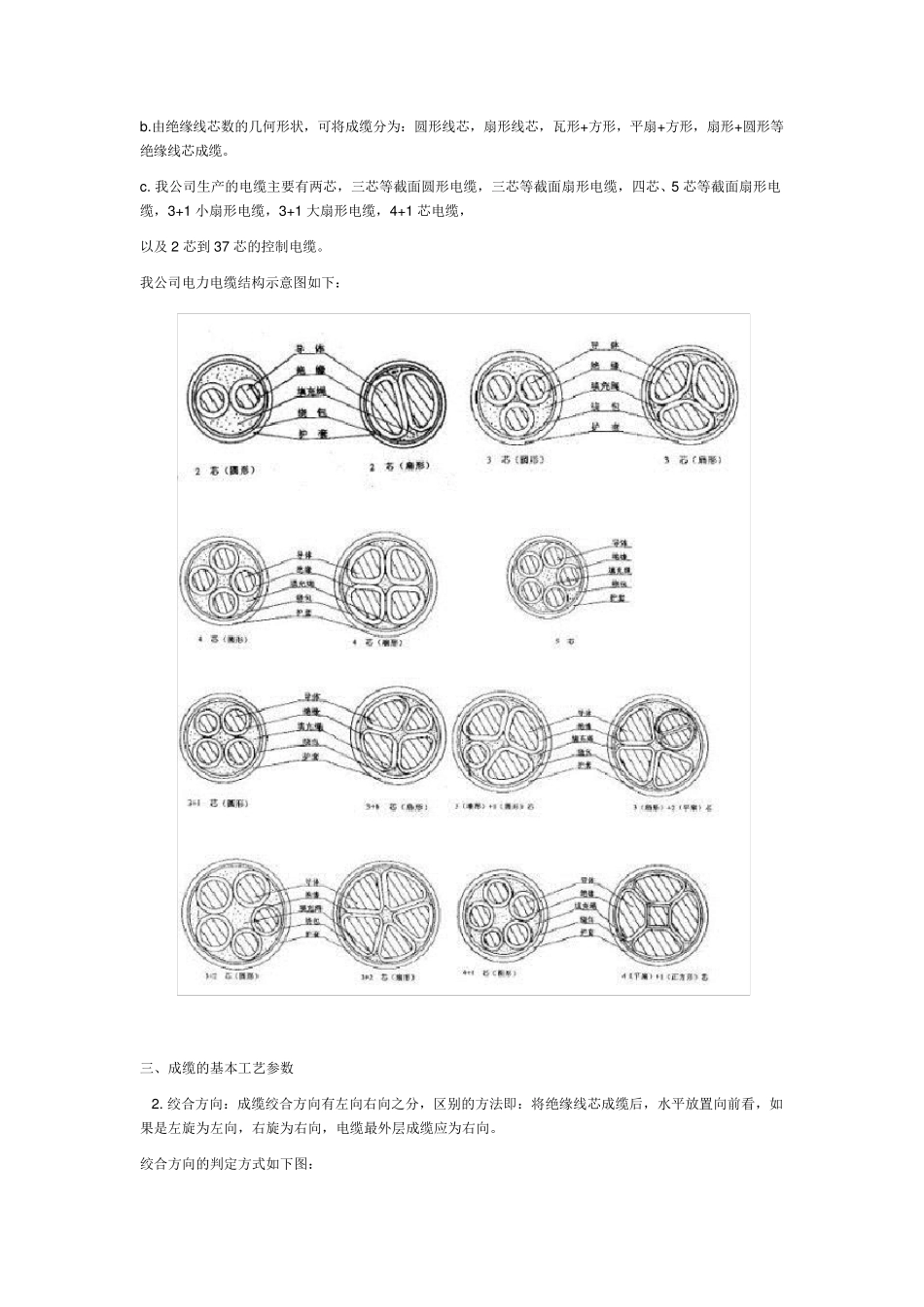

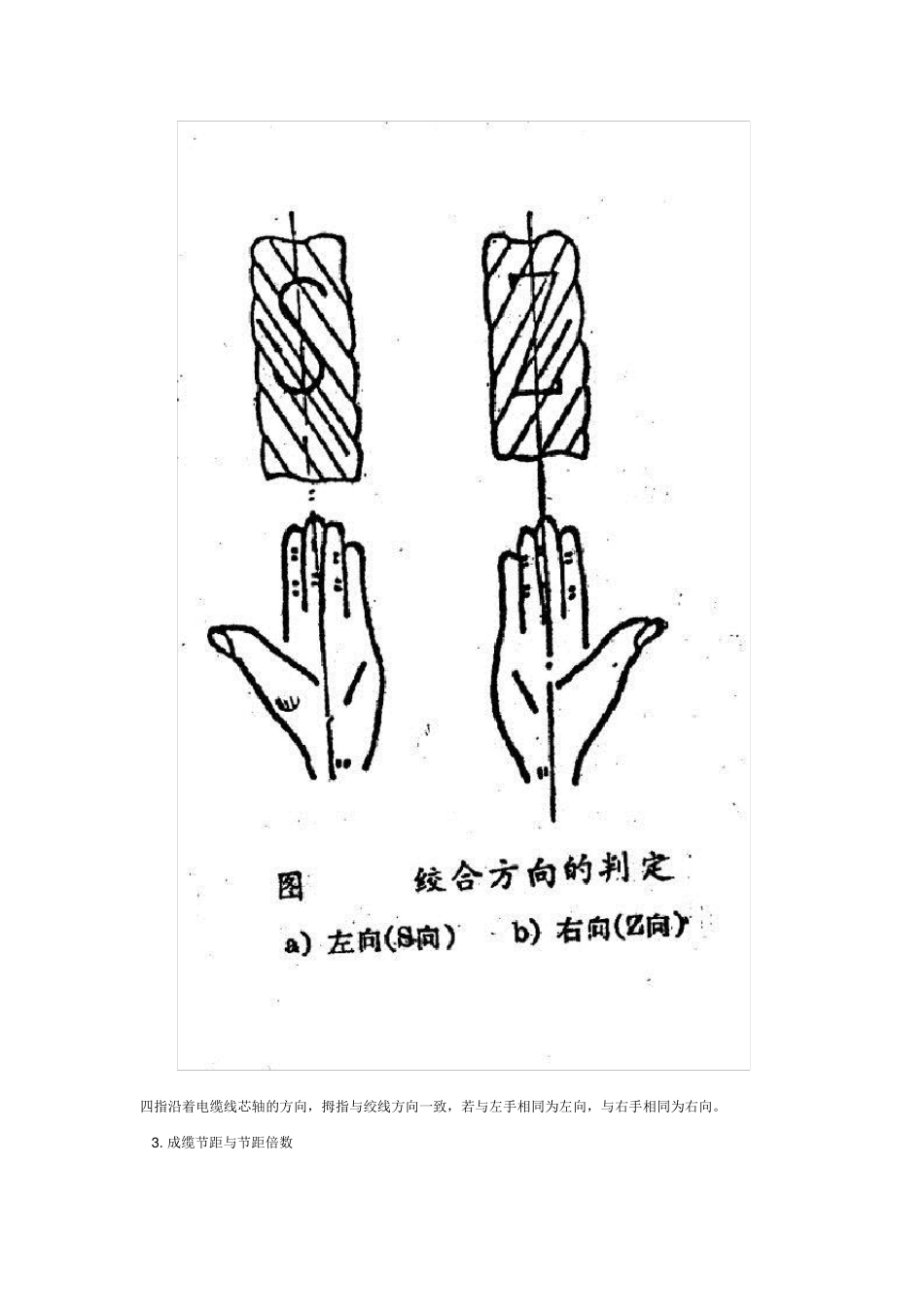

电缆成缆工艺讲义 一、成缆的目的 电缆是用来传输电能或控制信号的。电力设备用电多数是用多相电源，所以电力电缆是多芯的，常用三相电源的三芯电缆或四芯电缆（其中有一芯作为地线）。控制电缆主要是用于控制设备的线路，控制电缆需要的根数一般很多，因此控制电缆往往做成多芯的。这样不仅使用方便、经济，而且使用三相电源送电的三相电缆成缆在一起，可以使三相磁场抵消,减少损耗。因此，在成缆工序中，是将二芯、三芯，甚至是几十芯绞合在一起。组成多芯电缆。这种将绝缘线芯按一定的规则绞合在一起，包括绞合时线芯间空隙的填充和在成缆上的包带过程，叫做成缆。 成缆时，绝缘线芯的绞合形式是采用同心层正规绞合，绝缘线芯直径相同的成缆叫做对称成缆，绝缘线芯直径不同的成缆叫做非对称成缆。 虽然根据需要根数的绝缘线芯绞合在一起的电缆，使用方便经济，但有些电缆是不成缆的，如高压电缆等，这是为了避免结构太大而笨重和技术设备上的原因，制造成单芯电缆。 二、成缆绝缘线芯及其它原材料 1 . 从成缆使用材料上分类 2 .成缆各辅料的作用 a . 包带：包带都有将绞合线缆扎紧、包缚成形的作用，同时根据包带材料不同还具有其他特殊作用，如玻纤带有一定的耐火作用。 b . 填充：填充都有使成缆后电缆外形圆整，不易变形的作用，同时根据填充材料的不同还有其它特殊作用，如阻燃填充有阻燃的作用。 3 . 从成缆结构来看 a .由绝缘线芯数的多少，可将成缆分为：两芯，3 芯，4 芯，5 芯，多芯成缆； b.由绝缘线芯数的几何形状，可将成缆分为：圆形线芯，扇形线芯，瓦形+方形，平扇+方形，扇形+圆形等绝缘线芯成缆。 c. 我公司生产的电缆主要有两芯，三芯等截面圆形电缆，三芯等截面扇形电缆，四芯、5 芯等截面扇形电缆，3+1 小扇形电缆，3+1 大扇形电缆，4+1 芯电缆， 以及 2 芯到 37 芯的控制电缆。 我公司电力电缆结构示意图如下： 三、成缆的基本工艺参数 2. 绞合方向：成缆绞合方向有左向右向之分，区别的方法即：将绝缘线芯成缆后，水平放置向前看，如果是左旋为左向，右旋为右向，电缆最外层成缆应为右向。 绞合方向的判定方式如下图： 四指沿着电缆线芯轴的方向，拇指与绞线方向一致，若与左手相同为左向，与右手相同为右向。 3 . 成缆节距与节距倍数 成缆过程中，成缆的每根绝缘线芯，都有直线和旋转两种运动。当绝缘线芯旋转一周时，绝缘线芯沿轴向前进的距离称为电缆节距。 在生产实...
