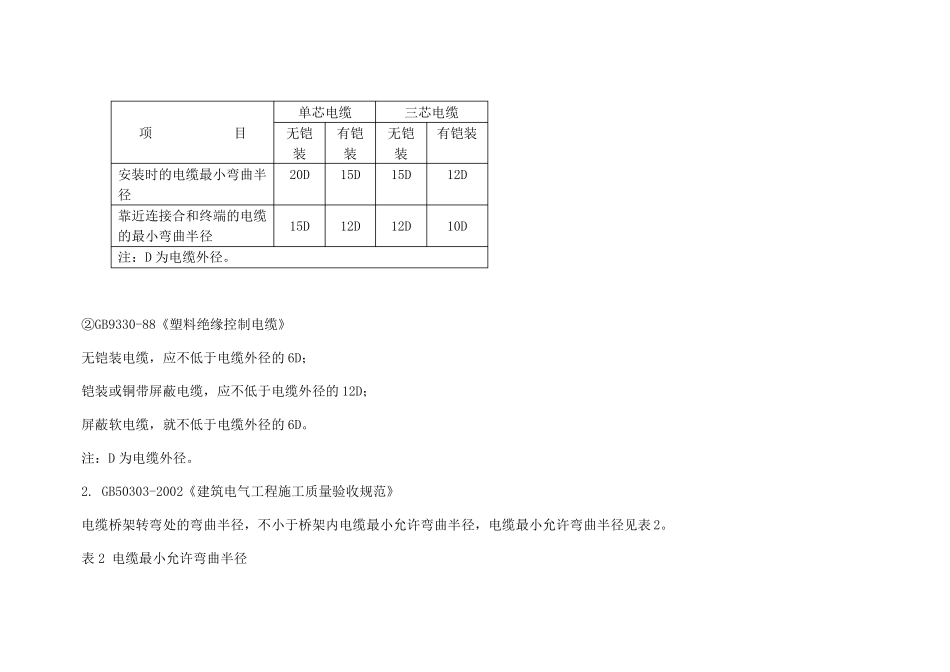

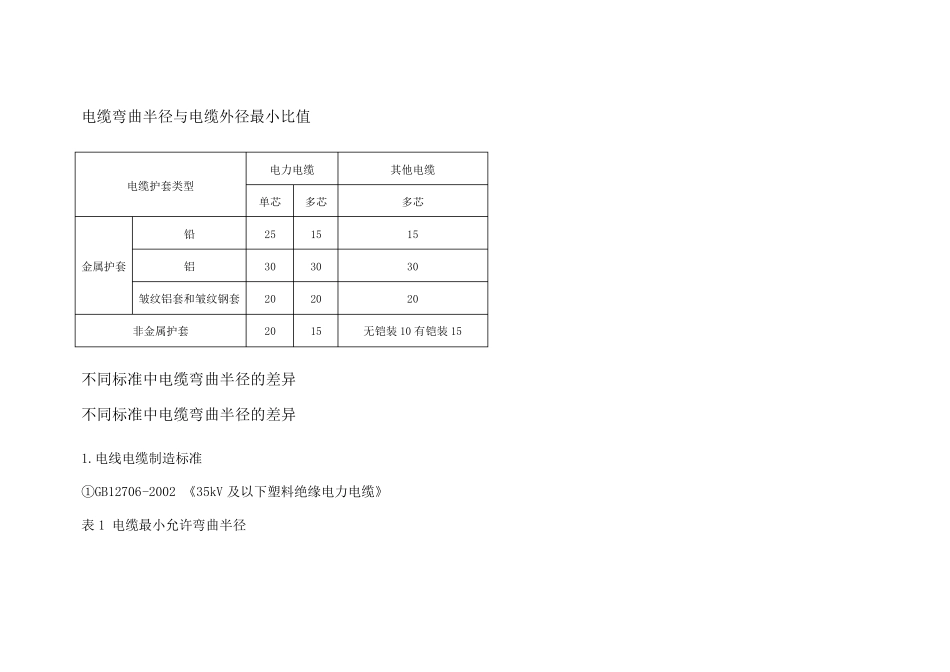

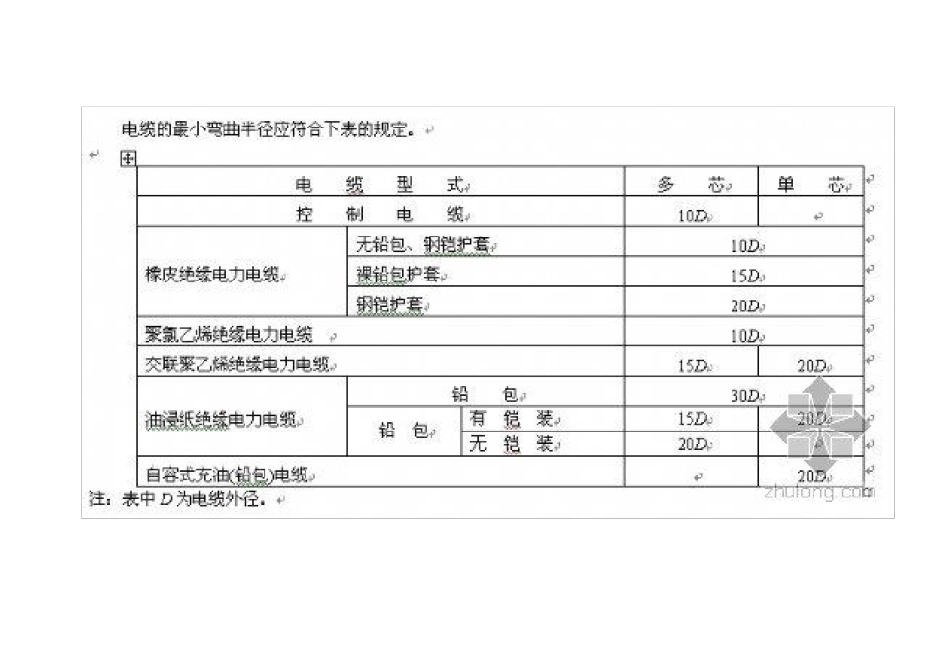

电缆弯曲半径与电缆外径最小比值 电缆护套类型 电力电缆 其他电缆 单芯 多芯 多芯 金属护套 铅 25 15 15 铝 30 30 30 皱纹铝套和皱纹钢套 20 20 20 非金属护套 20 15 无铠装10 有铠装15 不同标准中电缆弯曲半径的差异 不同标准中电缆弯曲半径的差异 1.电线电缆制造标准 ①GB12706-2002 《35kV 及以下塑料绝缘电力电缆》 表 1 电缆最小允许弯曲半径 项 目 单芯电缆 三芯电缆 无铠装 有铠装 无铠装 有铠装 安装时的电缆最小弯曲半径 20D 15D 15D 12D 靠近连接合和终端的电缆的最小弯曲半径 15D 12D 12D 10D 注：D 为电缆外径。 ②GB9330-88《塑料绝缘控制电缆》 无铠装电缆，应不低于电缆外径的6D； 铠装或铜带屏蔽电缆，应不低于电缆外径的12D； 屏蔽软电缆，就不低于电缆外径的6D。 注：D 为电缆外径。 2. GB50303-2002《建筑电气工程施工质量验收规范》 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表 2。 表 2 电缆最小允许弯曲半径 序号 电缆种类 最小允许弯曲半径 1 无铅包钢铠护套的橡皮绝缘电力电缆 10D 2 有钢铠护套的橡皮绝缘电力电缆 20D 3 聚氯乙烯绝缘电力电缆 10D 4 交联聚氯乙烯绝缘电力电缆 15D 5 多芯控制电缆 10D 注：D 为电缆外径
3.GB50054-95 低压配电设计规范 根据GB50054-95 低压配电设计规范中第5.6.39 条 电缆敷设的弯曲半径与电缆外径的比值，不应小于表3 的规定。 表3 电缆弯曲半径与电缆外径比值 电缆护套类型 电 力 电 缆 其它多芯电缆 单芯 多芯 金 属 护 套 铅 25D 15D 15D 铝 30D 30D 30D 纹铝套和纹钢套 20D 20D 20D 非金属护套 30D 15D 无铠装10D 有铠装15D 注：①表中未说明者，包括铠装和无铠装电缆； ②电力电缆中包括油浸纸绝缘电缆（不滴流电缆在内）和橡塑绝缘电缆，其它电缆指控制信号电缆等。
