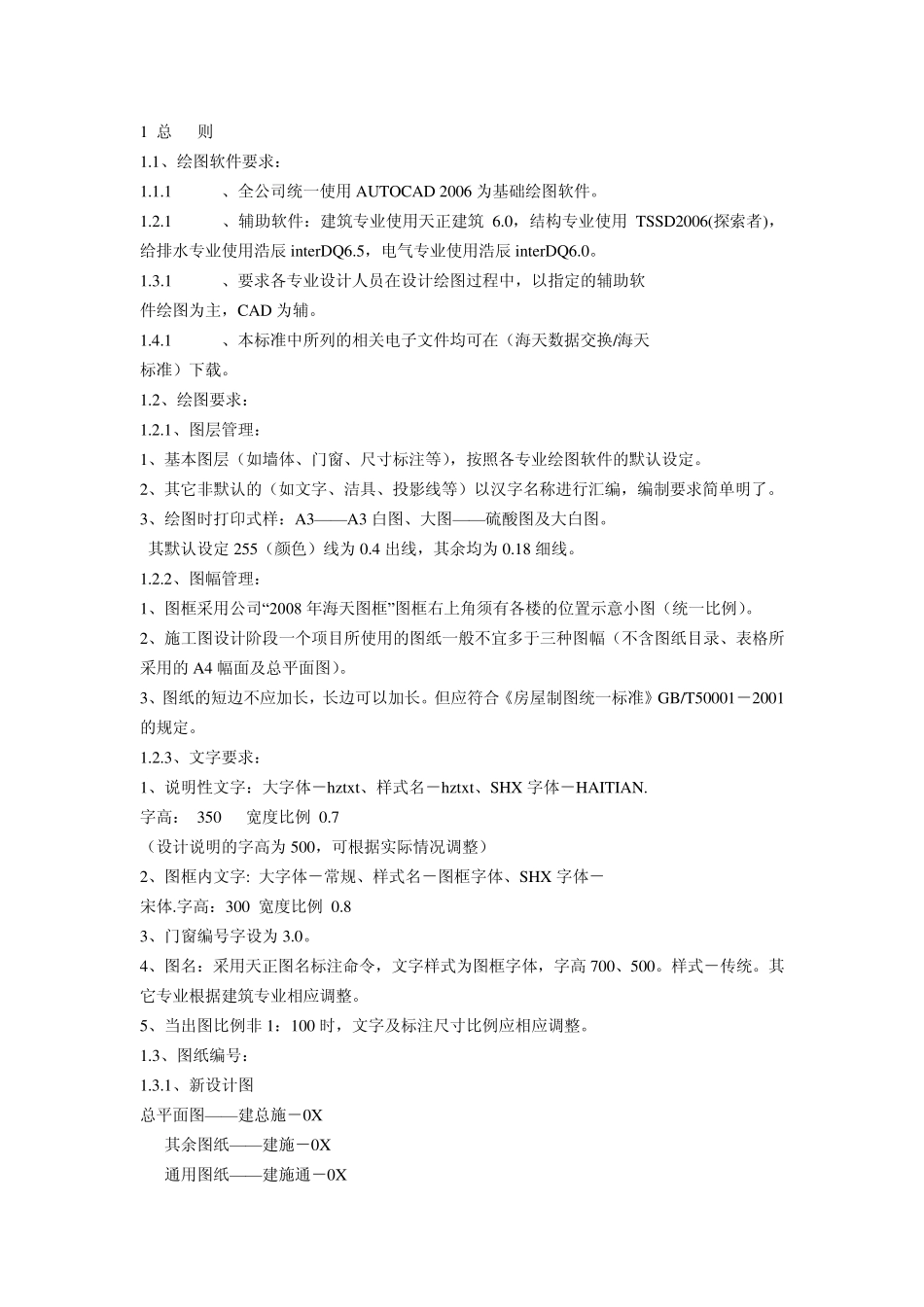

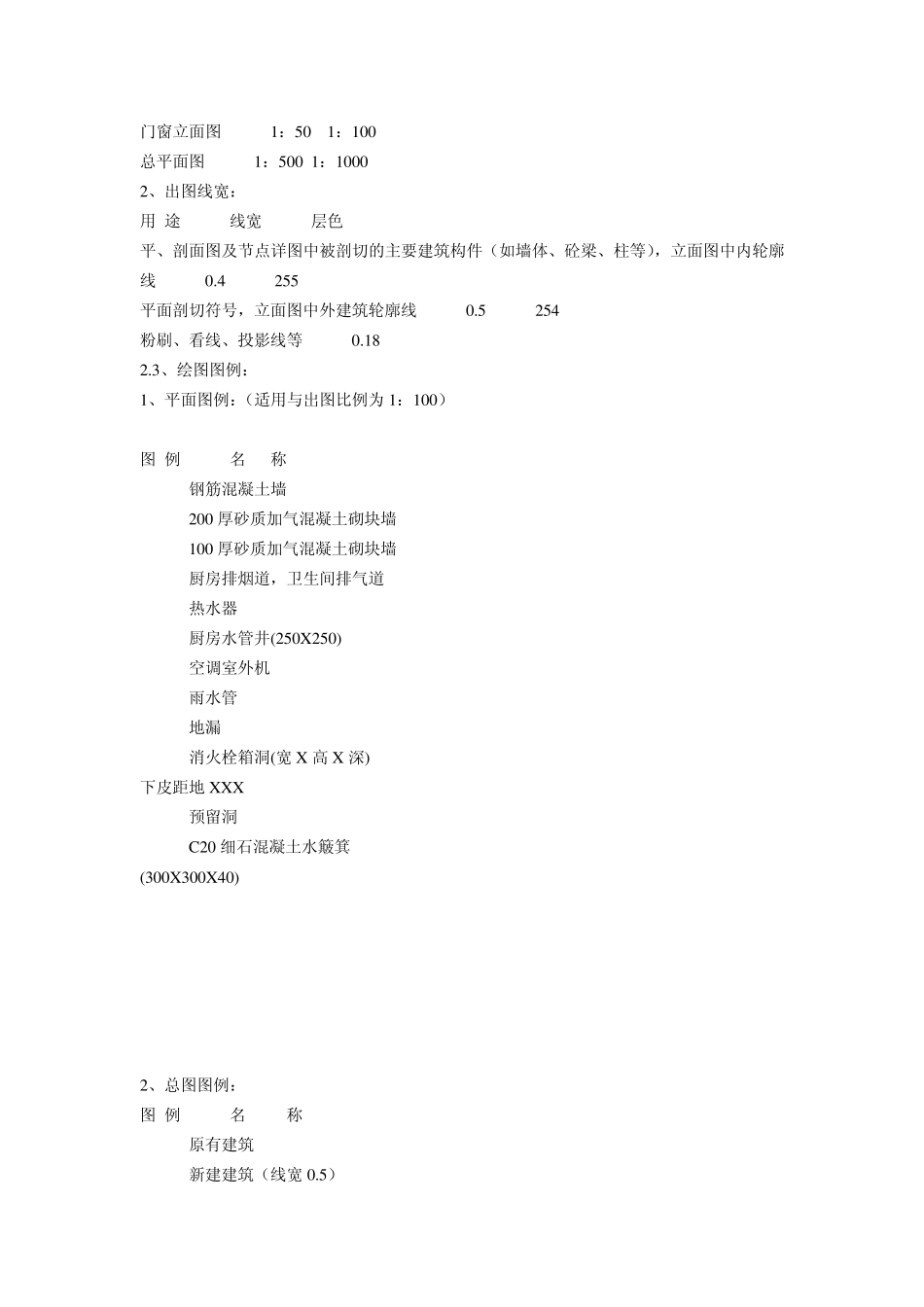

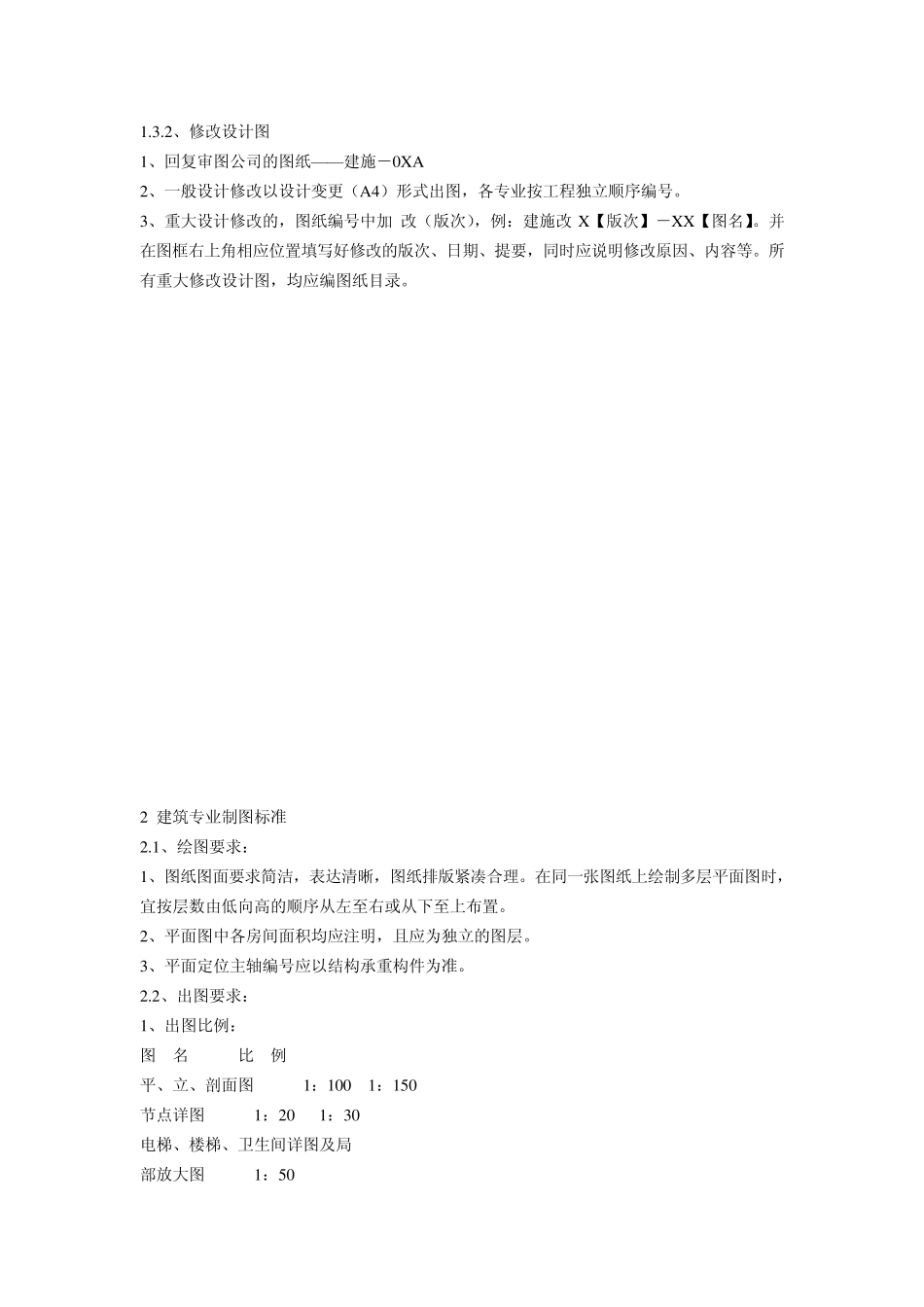

1 总 则 1.1、绘图软件要求： 1.1.1 、全公司统一使用 AUTOCAD 2006 为基础绘图软件。 1.2.1 、辅助软件：建筑专业使用天正建筑 6.0，结构专业使用 TSSD2006(探索者)，给排水专业使用浩辰 interDQ6.5，电气专业使用浩辰 interDQ6.0。 1.3.1 、要求各专业设计人员在设计绘图过程中，以指定的辅助软 件绘图为主，CAD 为辅。 1.4.1 、本标准中所列的相关电子文件均可在（海天数据交换/海天 标准）下载。 1.2、绘图要求： 1.2.1、图层管理： 1、基本图层（如墙体、门窗、尺寸标注等），按照各专业绘图软件的默认设定。 2、其它非默认的（如文字、洁具、投影线等）以汉字名称进行汇编，编制要求简单明了。 3、绘图时打印式样：A3——A3 白图、大图——硫酸图及大白图。 其默认设定 255（颜色）线为 0.4 出线，其余均为 0.18 细线。 1.2.2、图幅管理： 1、图框采用公司“2008 年海天图框”图框右上角须有各楼的位置示意小图（统一比例）。 2、施工图设计阶段一个项目所使用的图纸一般不宜多于三种图幅（不含图纸目录、表格所采用的 A4 幅面及总平面图）。 3、图纸的短边不应加长，长边可以加长。但应符合《房屋制图统一标准》GB/T50001－2001的规定。 1.2.3、文字要求： 1、说明性文字：大字体－hztxt、样式名－hztxt、SHX 字体－HAITIAN. 字高： 350 宽度比例 0.7 （设计说明的字高为 500，可根据实际情况调整） 2、图框内文字: 大字体－常规、样式名－图框字体、SHX 字体－ 宋体.字高：300 宽度比例 0.8 3、门窗编号字设为 3.0。 4、图名：采用天正图名标注命令，文字样式为图框字体，字高 700、500。样式－传统。其它专业根据建筑专业相应调整。 5、当出图比例非 1：100 时，文字及标注尺寸比例应相应调整。 1.3、图纸编号： 1.3.1、新设计图 总平面图——建总施－0X 其余图纸——建施－0X 通用图纸——建施通－0X 1.3.2、修改设计图 1、回复审图公司的图纸——建施－0X A 2、一般设计修改以设计变更（A 4）形式出图，各专业按工程独立顺序编号。 3、重大设计修改的，图纸编号中加 改（版次），例：建施改 X 【版次】－X X 【图名】。并在图框右上角相应位置填写好修改的版次、日期、提要，同时应说明修改原因、内容等。所有重大修改设计图，均应编图纸目录。 2 建筑专业制图标准 2.1、绘图要求： 1、图纸图面要求简洁，表达清晰，图纸排版紧凑合理。在同一张图纸...
