电能计量装置错误接线测试例题(48种)

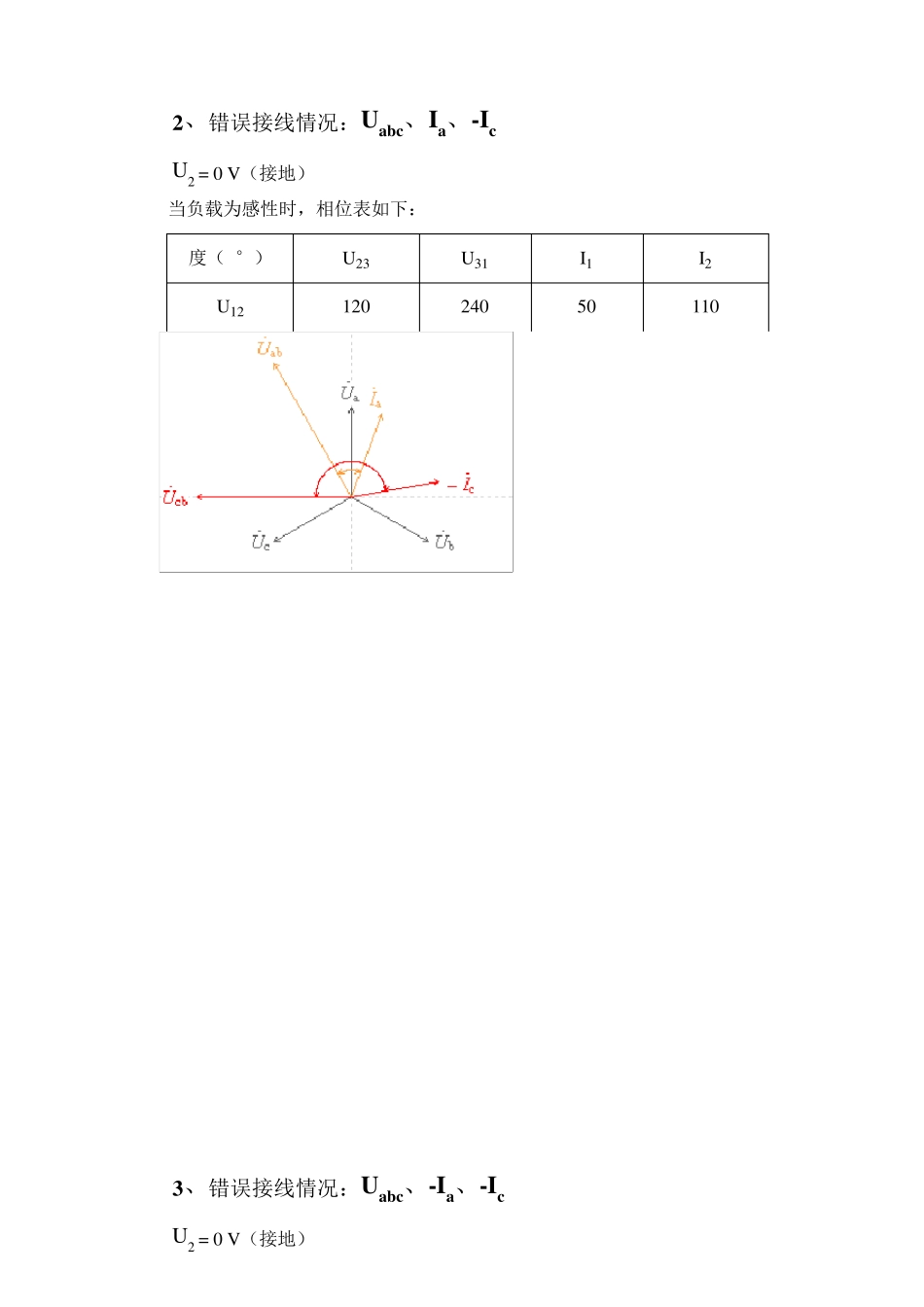

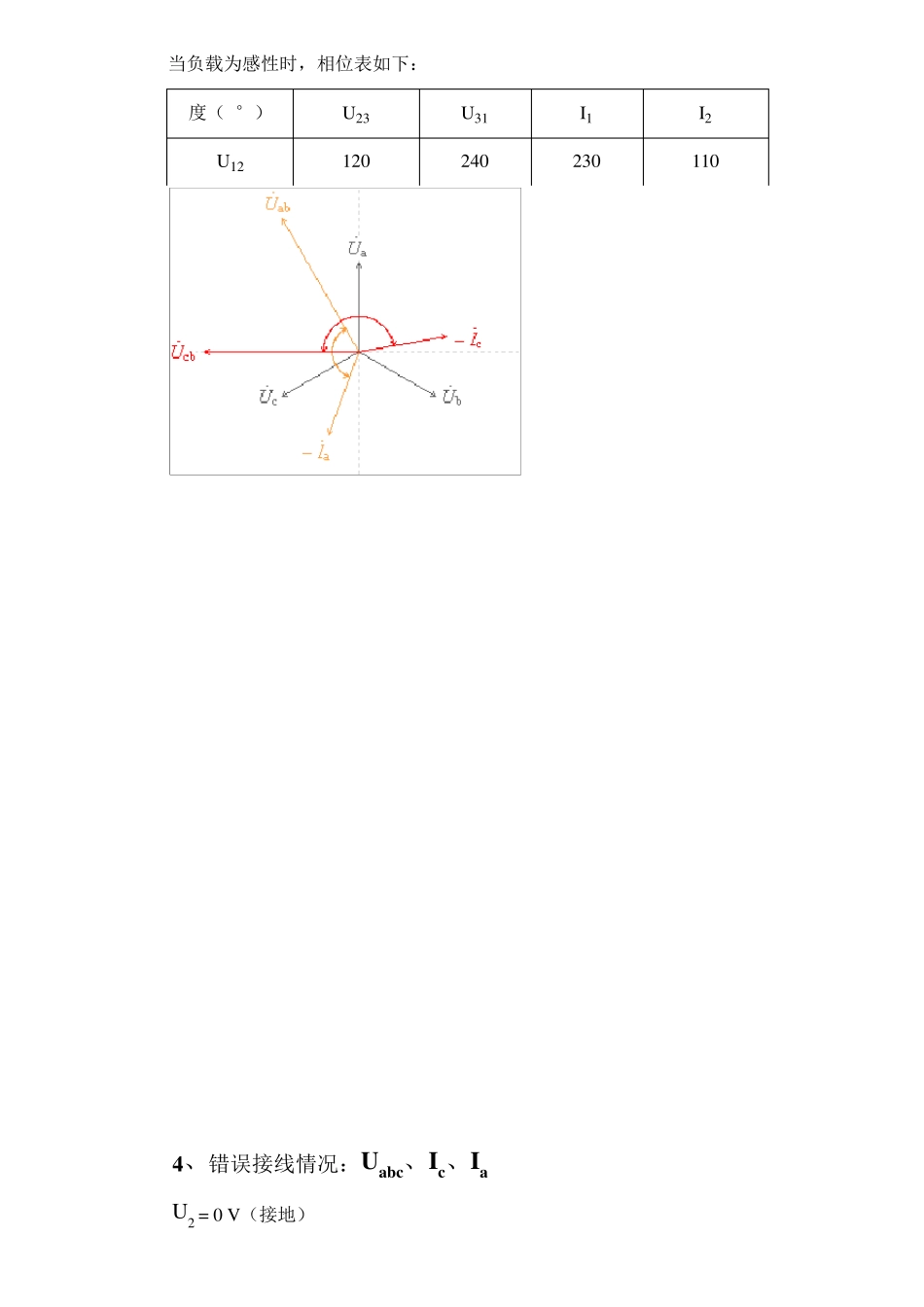

电能计量装置错误接线测试例题 1、错误接线情况：Uabc、-Ia、Ic U 2 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 231 291 2、错误接线情况：Uabc、Ia、-Ic U 2 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 50 110 3、错误接线情况：Uabc、-Ia、-Ic U 2 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 230 110 4、错误接线情况：Uabc、Ic、Ia U 2 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 290 51 5、错误接线情况：Uabc、-Ic、Ia U 2 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 111 51 6、错误接线情况：Uabc、Ic、-Ia U 2 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 291 230 7、错误接线情况：Uabc、-Ic、-Ia U 2 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 110 230 8、错误接线情况：Ubca、-Ia、Ic U 1 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 110 170 9、错误接线情况：Ubca、Ia、-Ic U 1 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 290 350 10、错误接线情况：Ubca、-Ia、-Ic U 1 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 110 350 11、错误接线情况：Ubca、Ic 、Ia U 1 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 170 290 12、错误接线情况：Ubca、-Ic 、Ia U 1 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 350 290 13、错误接线情况：Ubca、Ic 、-Ia U 1 = 0 V （接地） 当负载为感性时，相位表如下： 度（ °） U 23 U 31 I1 I2 U 12 120 240 170 110 14、错误接线情况：Ubca、-Ic 、-Ia...
