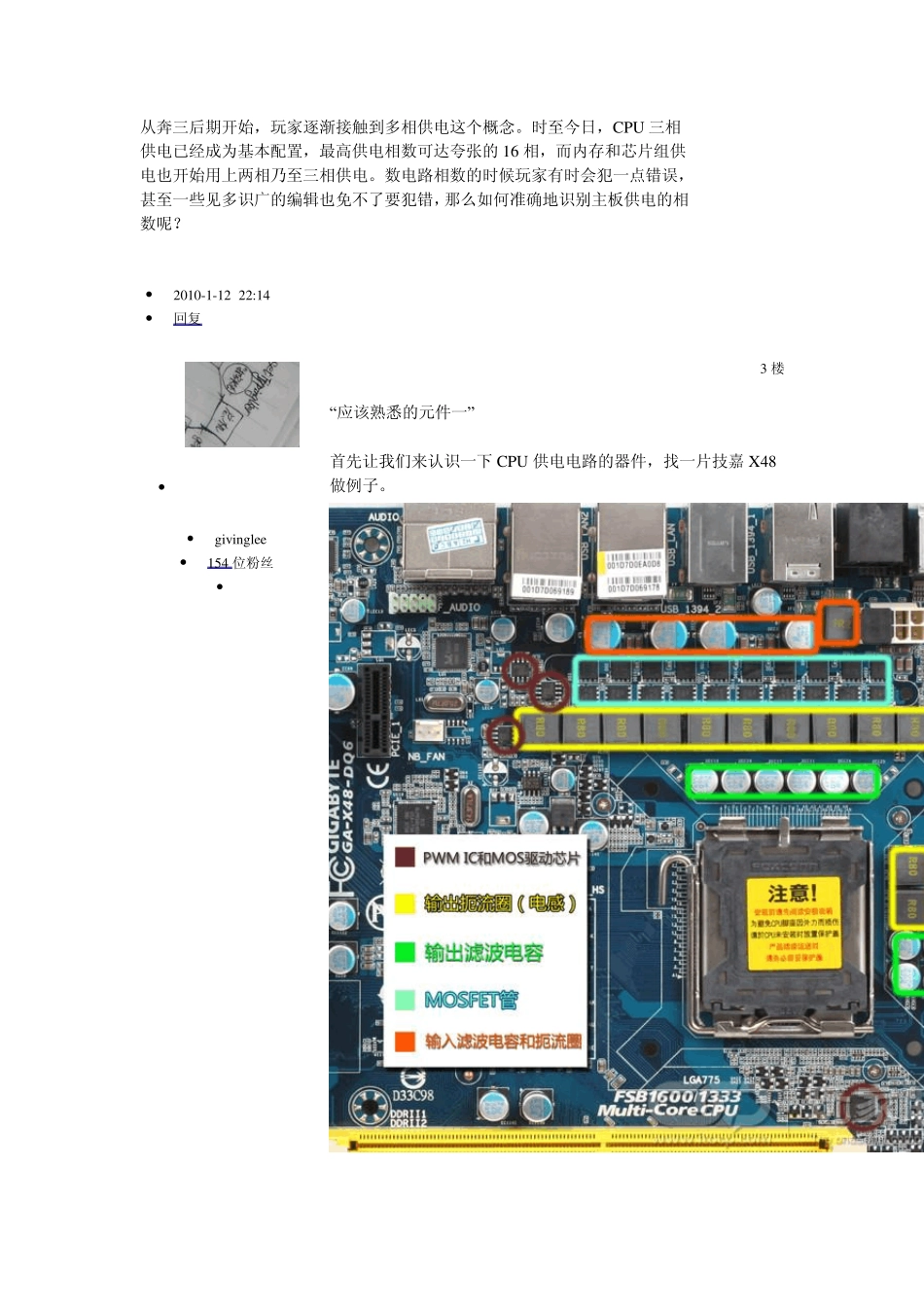

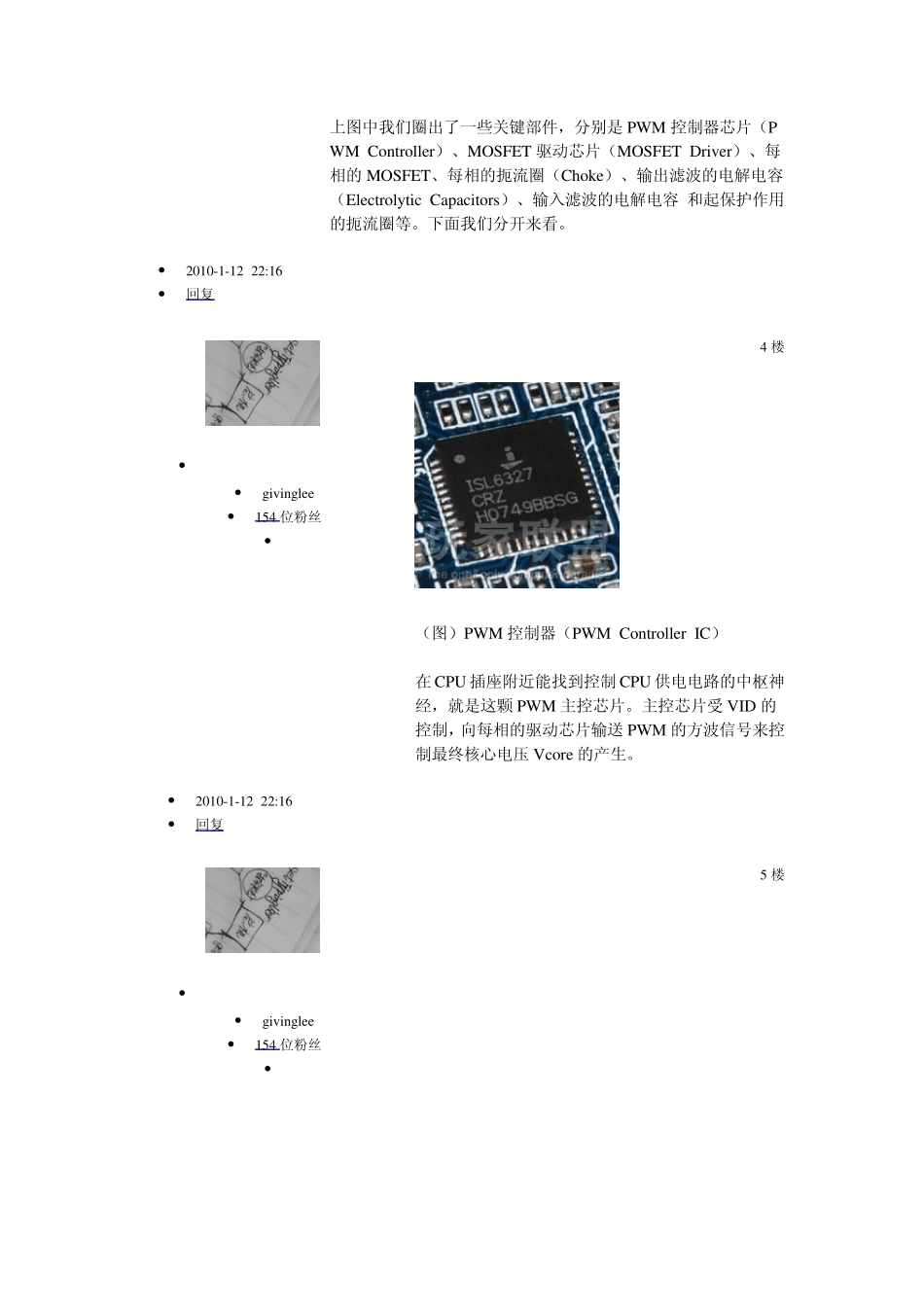

从奔三后期开始，玩家逐渐接触到多相供电这个概念。时至今日，CPU 三相供电已经成为基本配置，最高供电相数可达夸张的 16 相，而内存和芯片组供电也开始用上两相乃至三相供电。数电路相数的时候玩家有时会犯一点错误，甚至一些见多识广的编辑也免不了要犯错，那么如何准确地识别主板供电的相数呢？ 2010-1-12 22:14 回复 giv in glee 154 位粉丝 3 楼 “应该熟悉的元件一” 首先让我们来认识一下 CPU 供电电路的器件，找一片技嘉 X48做例子。 上图中我们圈出了一些关键部件，分别是PWM 控制器芯片（PWM Controller）、MOSFET 驱动芯片（MOSFET Driv er）、每相的 MOSFET、每相的扼流圈（Choke）、输出滤波的电解电容（Electroly tic Capacitors）、输入滤波的电解电容 和起保护作用的扼流圈等。下面我们分开来看。 2010-1-12 22:16 回复 giv inglee 154 位粉丝 4 楼 （图）PWM 控制器（PWM Controller IC） 在 CPU 插座附近能找到控制CPU 供电电路的中枢神经，就是这颗 PWM 主控芯片。主控芯片受 VID 的控制，向每相的驱动芯片输送 PWM 的方波信号来控制最终核心电压 Vcore 的产生。 2010-1-12 22:16 回复 giv inglee 154 位粉丝 5 楼 MOSFET 驱动芯片（MOSFET Driv er） MOSFET 驱动芯片（MOSFET Driv er）。在 CPU 供电电路里常见的这个 8 根引脚的小芯片，通常是每相配备一颗。每相中的驱动芯片受到 PWM 主控芯片的控制，轮流驱动上桥和下桥 MOS 管。很多 PWM 控制芯片里集成了三相的 Driv er，这时主板上就看不到独立的驱动芯片了。 2010-1-12 22:17 回复 giv inglee 154 位粉丝 6 楼 早一点的主板常见到这种14 根引脚的驱动芯片，它每一颗负责接收PWM 控制芯片传来的两相驱动信号，并驱动两相的MOSFET 的开关。换句话说它相当于两个8 脚驱动芯片，每两相电路用一个这样的驱动芯片。 2010-1-12 22:18 回复 giv in glee 154 位粉丝 7 楼 MOSFET，中文名称是场效应管，一般被叫做MOS 管。这个黑色方块在供电电路里表现为受到栅极电压控制的开关。每相的上桥和下桥轮番导通，对这一相的输出扼流圈进行充电和放电，就在输出端得到一个稳定的电压。每相电路都要有上桥和下桥，所以每相至少有两颗MOSFET，...
