电脑主板接口图解

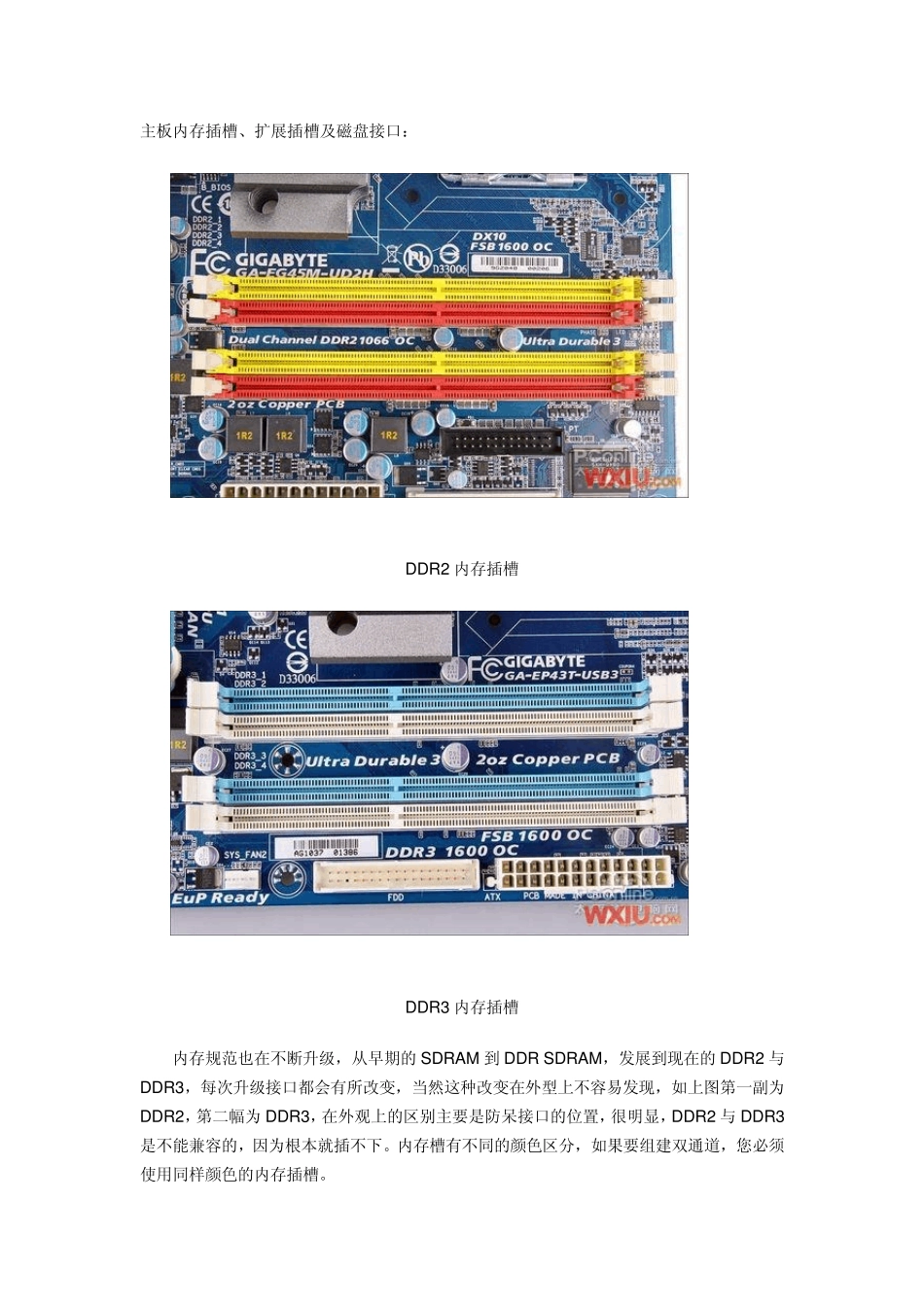

主板内存插槽、扩展插槽及磁盘接口： DDR2 内存插槽 DDR3 内存插槽 内存规范也在不断升级，从早期的 SDRAM 到 DDR SDRAM，发展到现在的 DDR2 与DDR3，每次升级接口都会有所改变，当然这种改变在外型上不容易发现，如上图第一副为DDR2，第二幅为 DDR3，在外观上的区别主要是防呆接口的位置，很明显，DDR2 与 DDR3是不能兼容的，因为根本就插不下。内存槽有不同的颜色区分，如果要组建双通道，您必须使用同样颜色的内存插槽。 目前，DDR3 正在逐渐替代DDR2 的主流地位，在这新旧接替的时候，有一些主板厂商也推出了Combo主板，兼有DDR2 和DDR3 插槽。 主板的扩展接口，上图中蓝色的为 PCI-E X16 接口，目前主流的显卡都使用该接口。白色长槽为传统的PCI 接口，也是一个非常经典的接口了，拥有10 多年的历史，接如电视卡之类的各种各样的设备。最短的接口为 PCI-E X1 接口，对于普通用户来说，基于该接口的设备还不多，常见的有外置声卡。 有些主板还会提供迷你PCI-E 接口，用于接无线网卡等设备 SATA2 与IDE 接口 横向设计的IDE 接口，只是为了方便理线和插拔 SATA 与IDE 是存储器接口，也就是传统的硬盘与光驱的接口。现在主流的Intel 主板都不提供原生的IDE 接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。新装机的用户不必考虑 IDE 设备了，硬盘与光驱都有 SATA 版本，能提供更高的性能。 SATA3 接口 SATA 已经成为主流的接口，取代了传统的IDE，目前主流的规范还是SATA 3.0Gb/s，但已有很多高端主板开始提供最新的SATA3 接口，速度达到 6.0Gb/s。如上图，SATA3 接口用白色与SATA2 接口区分。 主板其他内部接口介绍： 4PIN CPU 供电接口 8PIN CPU 供电接口 随着CPU 的功耗的升高，单靠CPU 接口的供电方式已经不能满足需求，因此早在Pentiu m 4 时代就引入了一个4PIN 的12V 接口，给CPU 提供辅助供电。在服务器平台，由于对供电要求更高，所以很早就引入更强的8PIN 12V 接口，而现在一些主流的主板也使用了8PIN CPU 供电接口，提供更大的电流，更好保证 CPU 的稳定性。 这就产生疑问了，一些电源只提供4PIN 接口，没提供8PIN，两者能兼容吗？答案是可以的，如果电源上只有4PIN 12V 接口，接在8PIN 的主板上是完全没问题的，该接口使用放呆设计，只有一边可以接入。另外虽然有4PIN 转 8PIN 的转接线，但由于是同一条线路输出，转接与否效果是完全...
