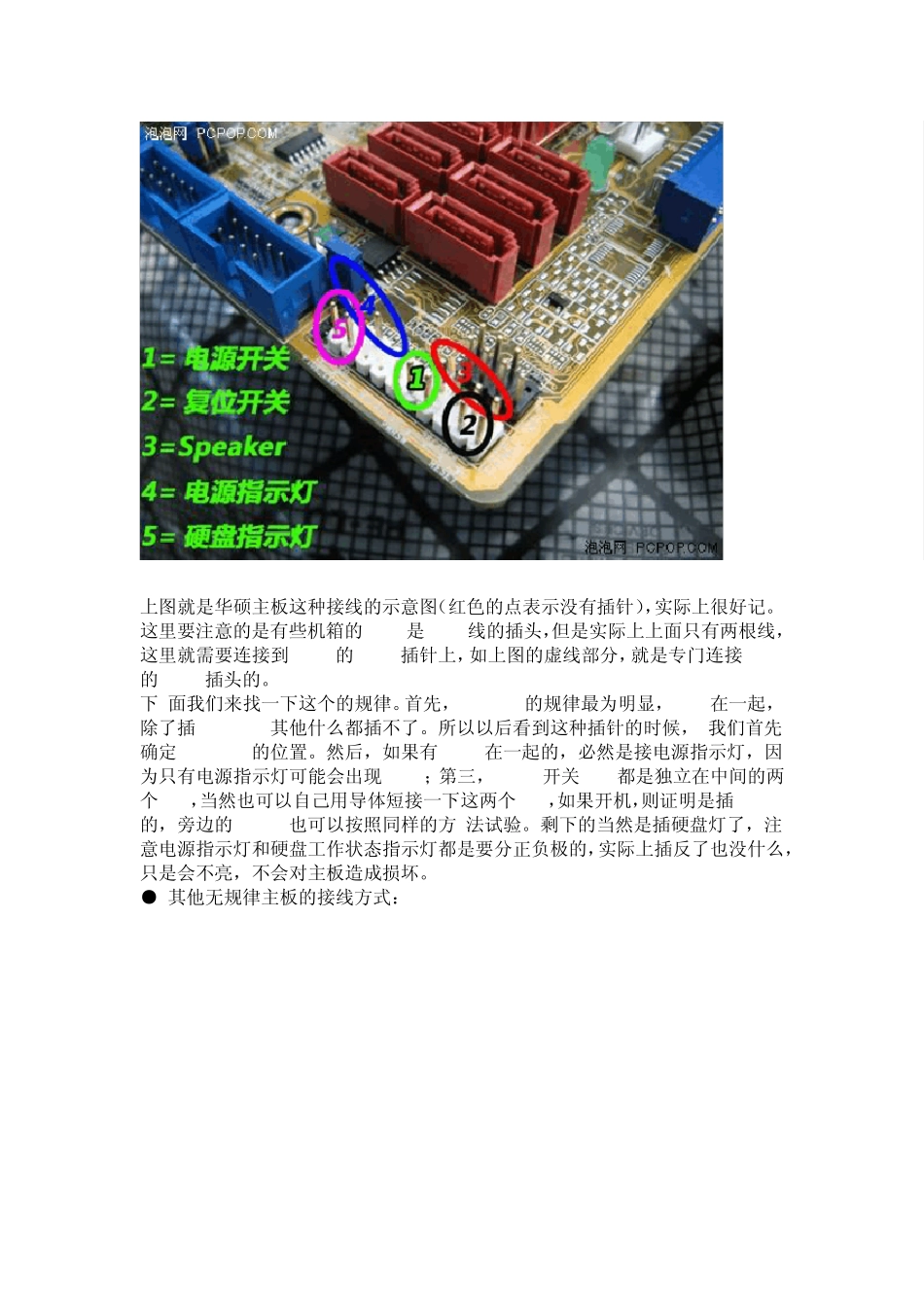

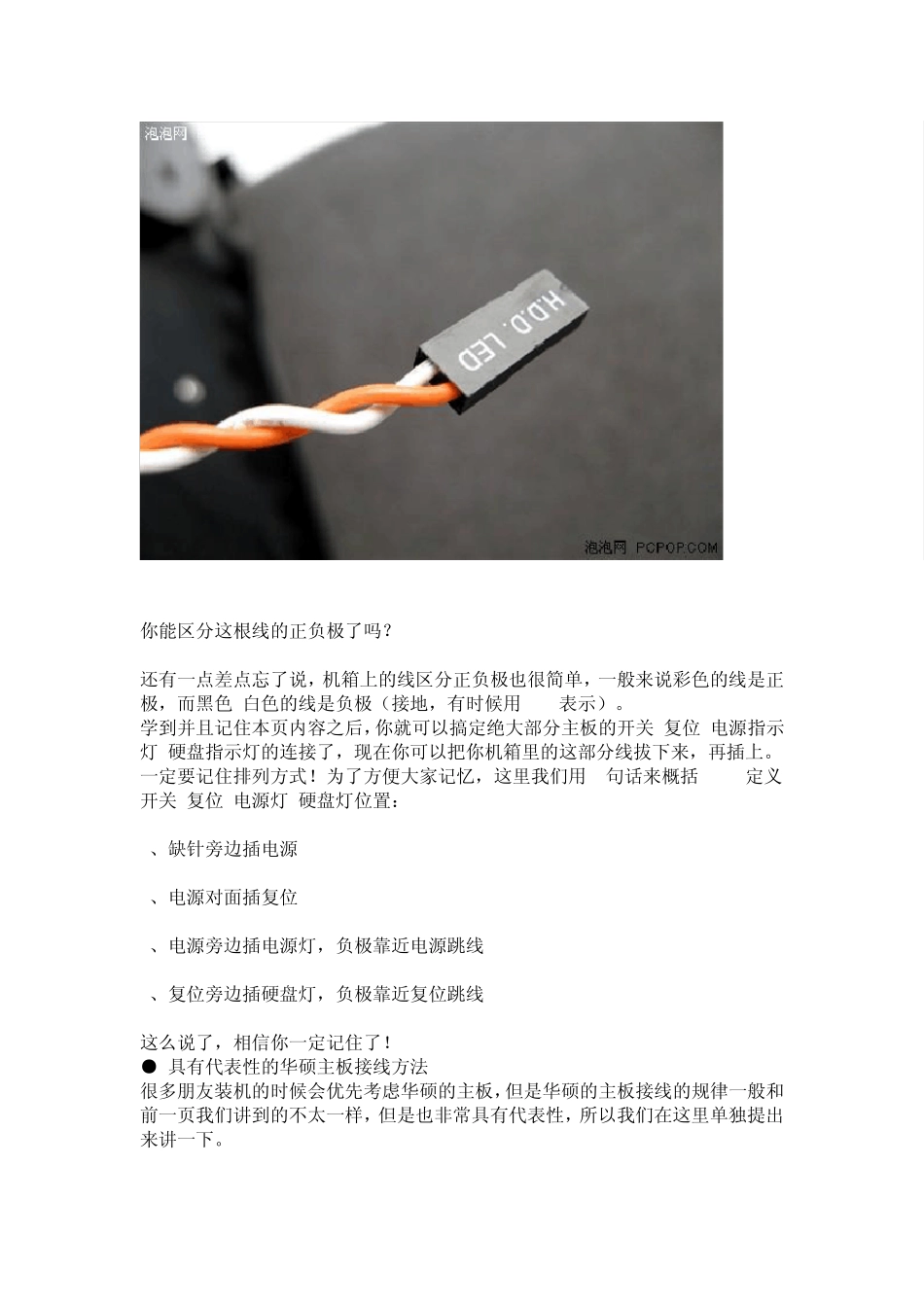

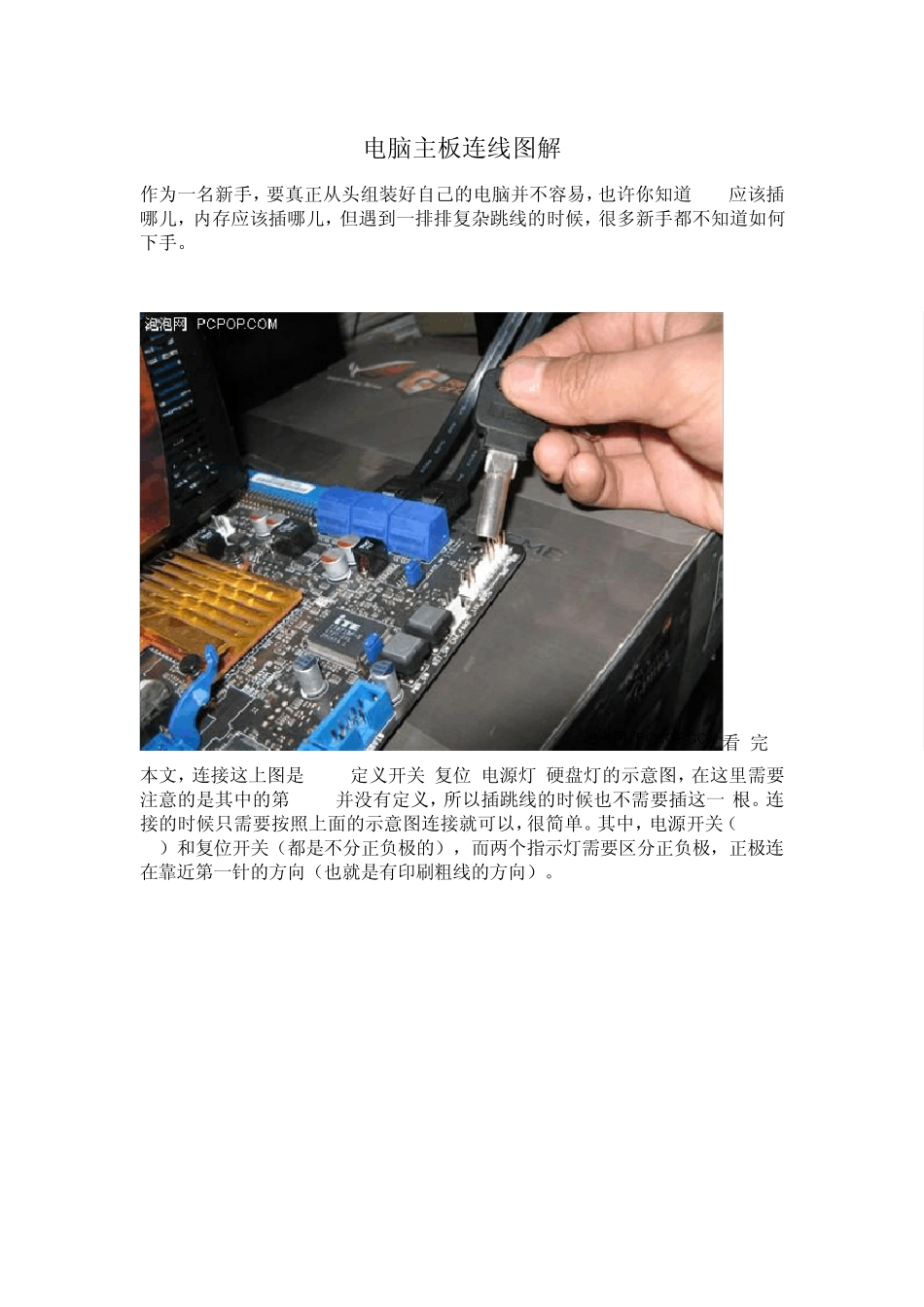

电脑主板连线图解 作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。 看 完本文，连接这上图是 9Pin定义开关/复位/电源灯/硬盘灯的示意图，在这里需要注意的是其中的第 9Pin并没有定义，所以插跳线的时候也不需要插这一 根。连接的时候只需要按照上面的示意图连接就可以，很简单。其中，电源开关（Power SW）和复位开关（都是不分正负极的），而两个指示灯需要区分正负极，正极连在靠近第一针的方向（也就是有印刷粗线的方向）。 你能区分这根线的正负极了吗？ 还有一点差点忘了说，机箱上的线区分正负极也很简单，一般来说彩色的线是正极，而黑色/白色的线是负极（接地，有时候用GND表示）。 学到并且记住本页内容之后，你就可以搞定绝大部分主板的开关/复位/电源指示灯/硬盘指示灯的连接了，现在你可以把你机箱里的这部分线拔下来，再插上。一定要记住排列方式！为了方便大家记忆，这里我们用4句话来概括9Pin定义开关/复位/电源灯/硬盘灯位置： 1、缺针旁边插电源 2、电源对面插复位 3、电源旁边插电源灯，负极靠近电源跳线 4、复位旁边插硬盘灯，负极靠近复位跳线 这么说了，相信你一定记住了！ ● 具有代表性的华硕主板接线方法 很多朋友装机的时候会优先考虑华硕的主板，但是华硕的主板接线的规律一般和前一页我们讲到的不太一样，但是也非常具有代表性，所以我们在这里单独提出来讲一下。 上 图 就 是 华 硕 主 板 这 种 接 线 的 示 意 图（ 红 色 的 点 表 示 没 有 插 针 ），实 际 上 很 好 记 。这 里 要 注 意 的 是 有 些 机 箱 的 PLED是 3Pin线 的 插 头 ，但 是 实 际 上 上 面 只 有 两 根 线 ，这 里 就 需 要 连 接 到 3Pin的 PLED插 针 上 ， 如 上 图 的 虚 线 部 分 ， 就 是 专 门 连 接 3Pin的 PLED插 头 的 。 下 面 我 们 来 找 一 下 这 个 的 规 律 。 首 先 ， SPEAKER的 规 律 最 为 明 显 ， 4Pin在 一 起 ，除 了 插 SPeaker其 他 什 么 都 插 不 了 。 所 以 以 后 看 到 这 种 插 针 的 时 候 ， 我 们 首 先确 定 SPeaker的 位 置 。 然 后 ， 如 果 有 3Pin在 一 起 的 ， 必 然 是 接 电 源 指 ...
