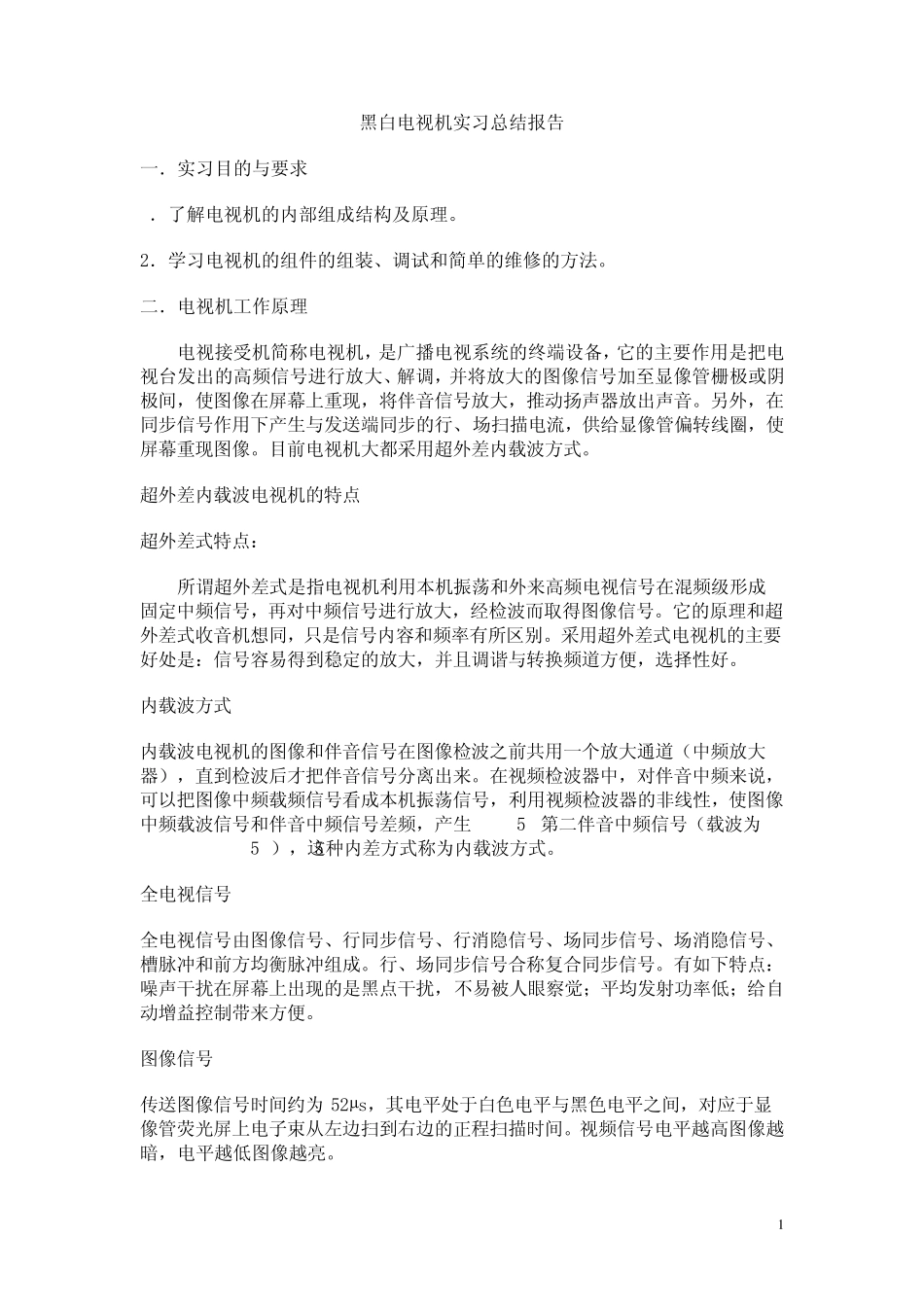

1 黑白电视机实习总结报告 一.实习目的与要求 1.了解电视机的内部组成结构及原理。 2.学习电视机的组件的组装、调试和简单的维修的方法。 二.电视机工作原理 电视接受机简称电视机,是广播电视系统的终端设备,它的主要作用是把电视台发出的高频信号进行放大、解调,并将放大的图像信号加至显像管栅极或阴极间,使图像在屏幕上重现,将伴音信号放大,推动扬声器放出声音。另外,在同步信号作用下产生与发送端同步的行、场扫描电流,供给显像管偏转线圈,使屏幕重现图像。目前电视机大都采用超外差内载波方式。 超外差内载波电视机的特点 超外差式特点: 所谓超外差式是指电视机利用本机振荡和外来高频电视信号在混频级形成固定中频信号,再对中频信号进行放大,经检波而取得图像信号。它的原理和超外差式收音机想同,只是信号内容和频率有所区别。采用超外差式电视机的主要好处是:信号容易得到稳定的放大,并且调谐与转换频道方便,选择性好。 内载波方式 内载波电视机的图像和伴音信号在图像检波之前共用一个放大通道(中频放大器),直到检波后才把伴音信号分离出来。在视频检波器中,对伴音中频来说,可以把图像中频载频信号看成本机振荡信号,利用视频检波器的非线性,使图像中频载波信号和伴音中频信号差频,产生 6.5MHz第二伴音中频信号(载波为38-31.5=6.5MHz),这种内差方式称为内载波方式。 全电视信号 全电视信号由图像信号、行同步信号、行消隐信号、场同步信号、场消隐信号、槽脉冲和前方均衡脉冲组成。行、场同步信号合称复合同步信号。有如下特点:噪声干扰在屏幕上出现的是黑点干扰,不易被人眼察觉;平均发射功率低;给自动增益控制带来方便。 图像信号 传送图像信号时间约为52µs,其 电平处于 白色 电平与黑色 电平之间,对应 于 显像管荧 光 屏上电子 束 从 左 边 扫到右 边 的正 程 扫描时间。视频信号电平越 高图像越暗 ,电平越 低图像越 亮 。 2 消隐信号 时间约为12µs, 电 平 为75%, 对 应 于 显 像 管 荧 光 屏 上 电 子 束 从 右 到 左 的 行 扫 描 逆程 时间, 它 的 作 用 是 消除 行 逆 程 期 间的 回 扫 线 。 同 步 信号 同 步 信号时间约为4.7µs, 其 电 平 为100%, 脉 宽 为160µs。 它 的 作 用 是 使 接 收 机中 的 场 扫 描 步 调 一 致 , 也 就 是 使 两 个 行 扫 ...
