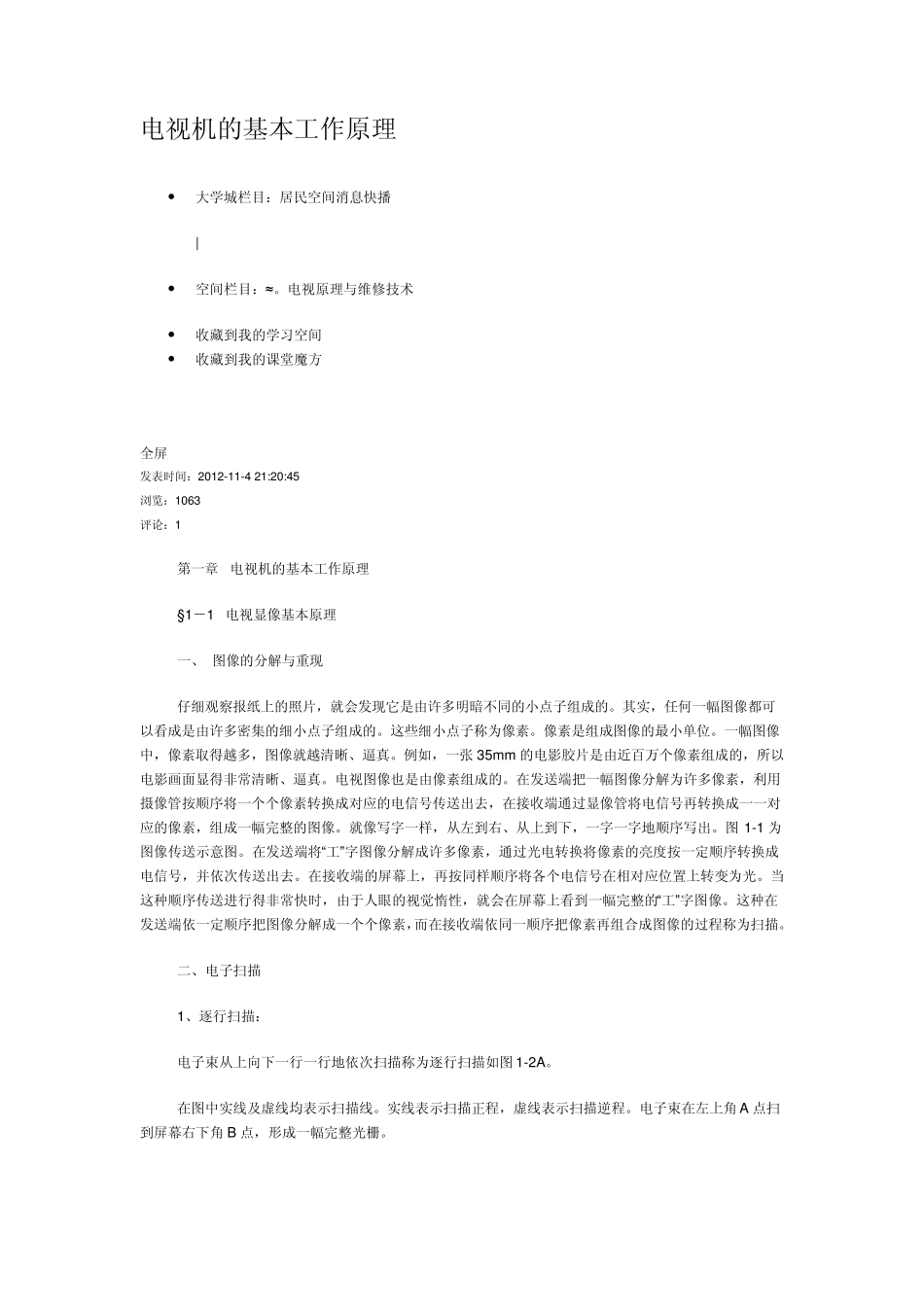

电视机的基本工作原理_第1页
1/7

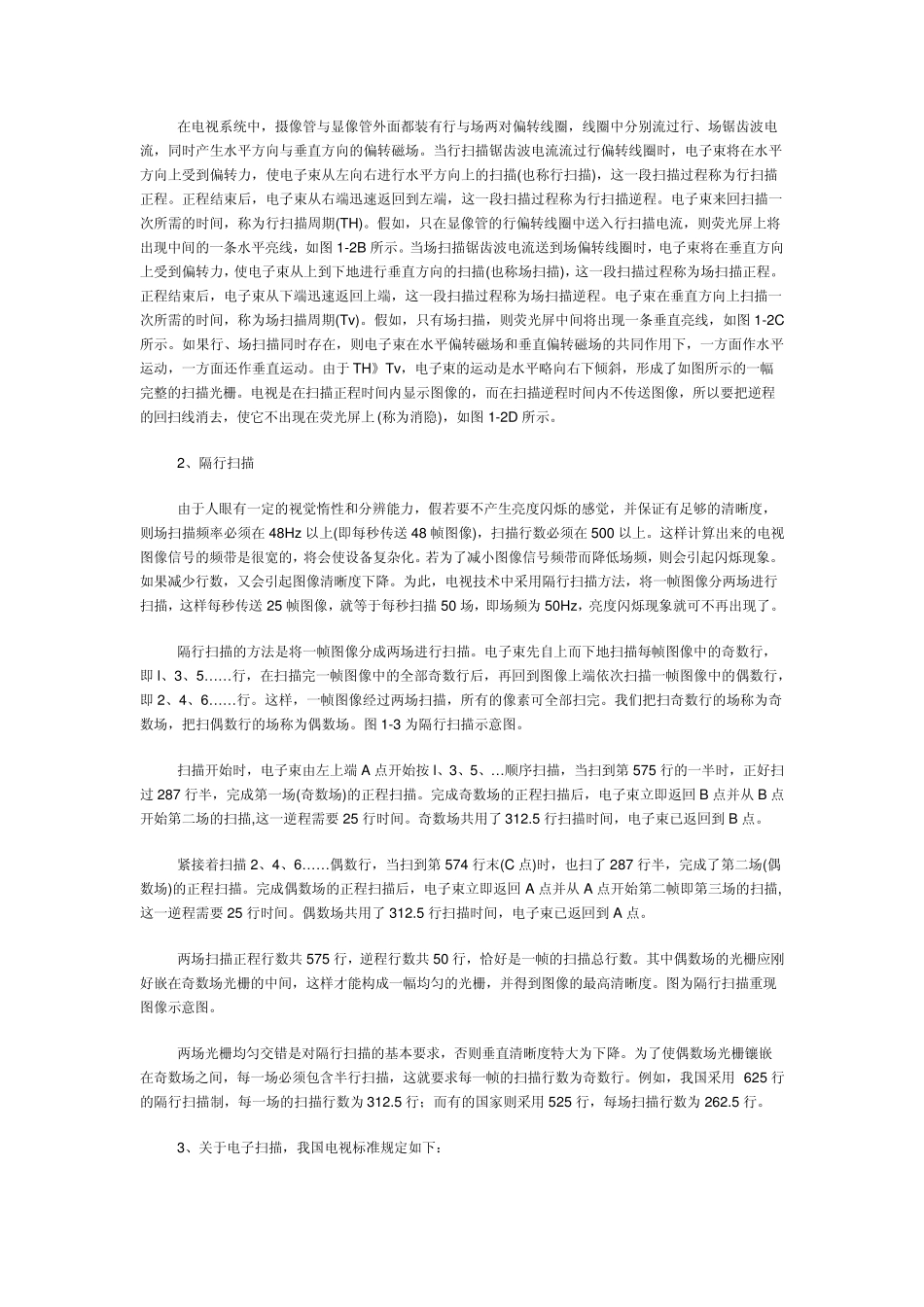

电视机的基本工作原理_第2页
2/7

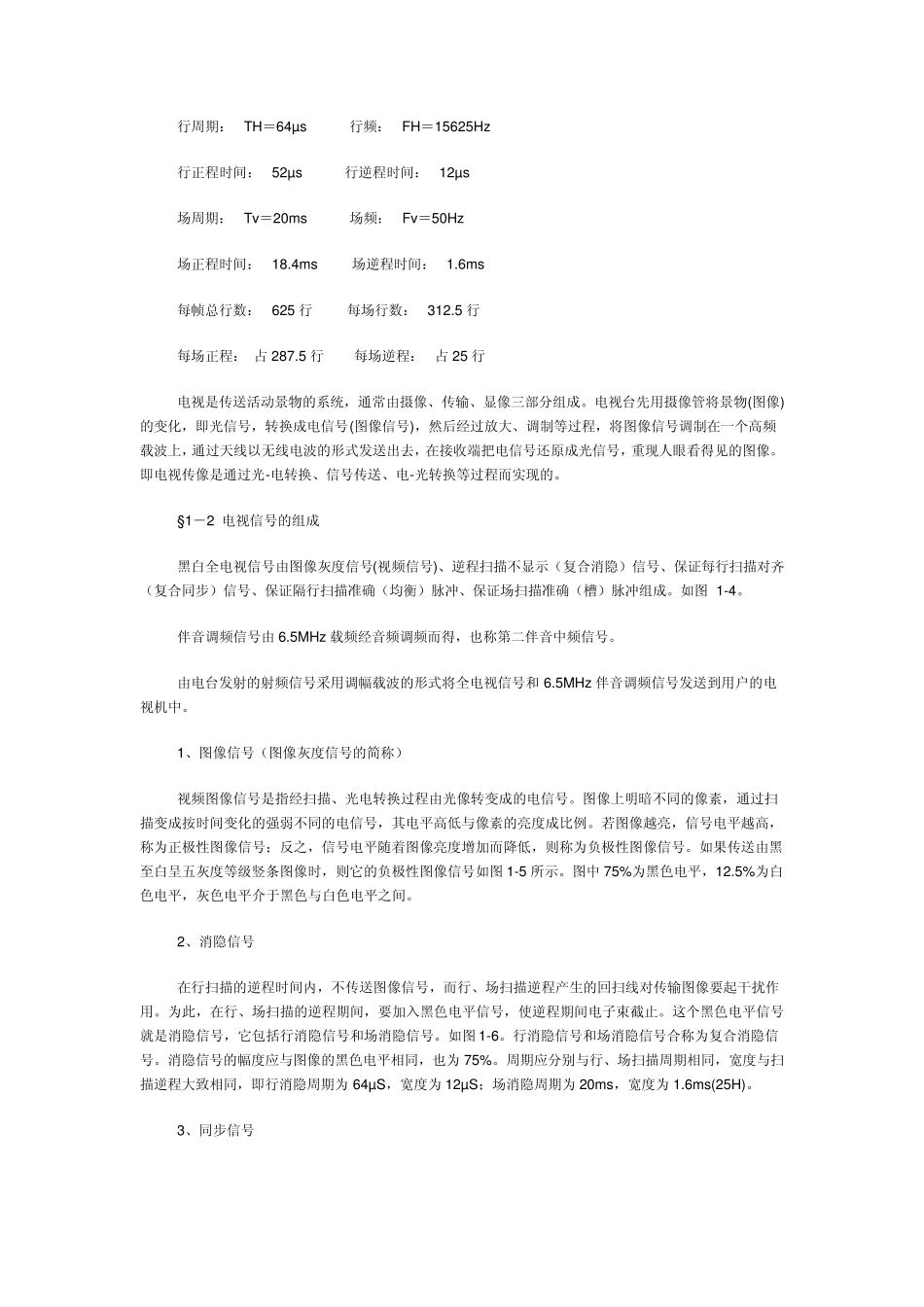

电视机的基本工作原理_第3页
3/7
电视机的基本工作原理  大学城栏目:居民空间消息快播 |  空间栏目:≈。电视原理与维修技术  收藏到我的学习空间  收藏到我的课堂魔方 全屏 发表时间:2012-11-4 21:20:45 浏览:1063 评论:1 第一章 电视机的基本工作原理 § 1-1 电视显像基本原理 一、 图像的分解与重现 仔细观察报纸上的照片,就会发现它是由许多明暗不同的小点子组成的。其实,任何一幅图像都可以看成是由许多密集的细小点子组成的。这些细小点子称为像素。像素是组成图像的最小单位。一幅图像中,像素取得越多,图像就越清晰、逼真。例如,一张 35mm 的电影胶片是由近百万个像素组成的,所以电影画面显得非常清晰、逼真。电视图像也是由像素组成的。在发送端把一幅图像分解为许多像素,利用摄像管按顺序将一个个像素转换成对应的电信号传送出去,在接收端通过显像管将电信号再转换成一一对应的像素,组成一幅完整的图像。就像写字一样,从左到右、从上到下,一字一字地顺序写出。图 1-1 为图像传送示意图。在发送端将“工”字图像分解成许多像素,通过光电转换将像素的亮度按一定顺序转换成电信号,并依次传送出去。在接收端的屏幕上,再按同样顺序将各个电信号在相对应位置上转变为光。当这种顺序传送进行得非常快时,由于人眼的视觉惰性,就会在屏幕上看到一幅完整的“工”字图像。这种在发送端依一定顺序把图像分解成一个个像素,而在接收端依同一顺序把像素再组合成图像的过程称为扫描。 二、电子扫描 1、逐行扫描: 电子束从上向下一行一行地依次扫描称为逐行扫描如图 1-2A。 在图中实线及虚线均表示扫描线。实线表示扫描正程,虚线表示扫描逆程。电子束在左上角 A 点扫到屏幕右下角 B 点,形成一幅完整光栅。 在电视系统中,摄像管与显像管外面都装有行与场两对偏转线圈,线圈中分别流过行、场锯齿波电流,同时产生水平方向与垂直方向的偏转磁场。当行扫描锯齿波电流流过行偏转线圈时,电子束将在水平方向上受到偏转力,使电子束从左向右进行水平方向上的扫描(也称行扫描),这一段扫描过程称为行扫描正程。正程结束后,电子束从右端迅速返回到左端,这一段扫描过程称为行扫描逆程。电子束来回扫描一次所需的时间,称为行扫描周期(TH)。假如,只在显像管的行偏转线圈中送入行扫描电流,则荧光屏上将出现中间的一条水平亮线,如图 1-2B 所示。当场扫描锯齿波电流送到场偏转线圈时,电子束将在垂直方向上受到偏转力,使电...
