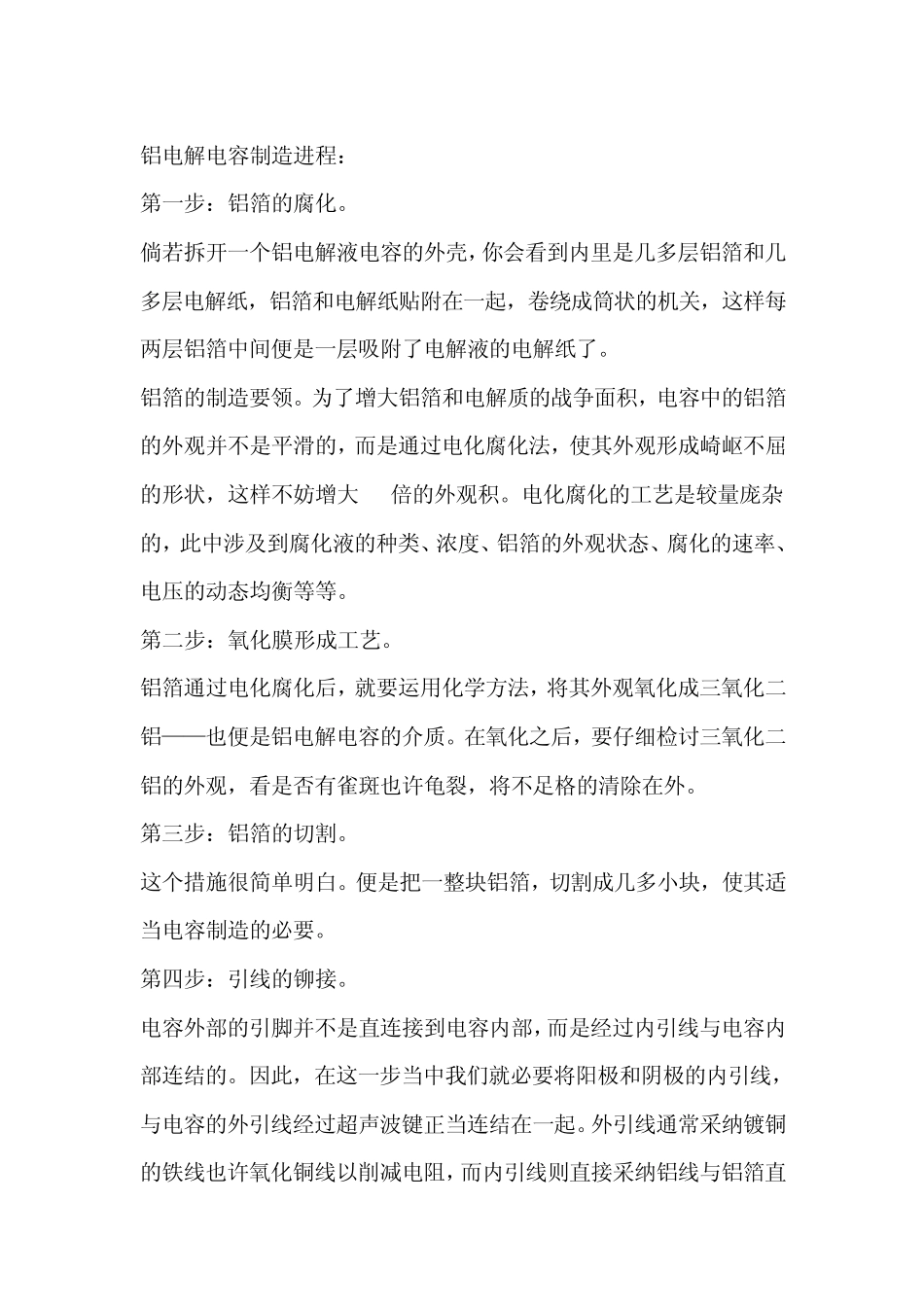

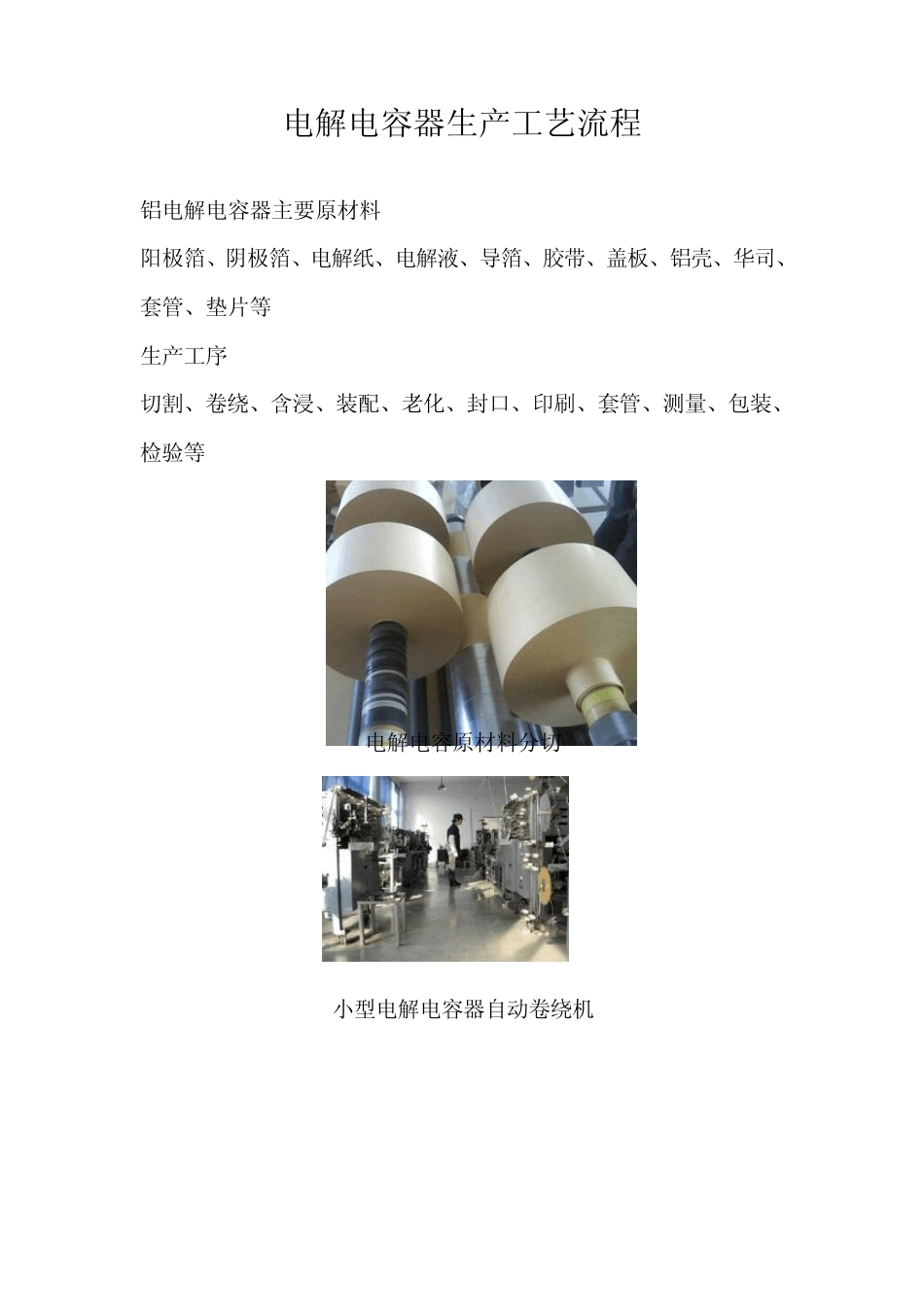

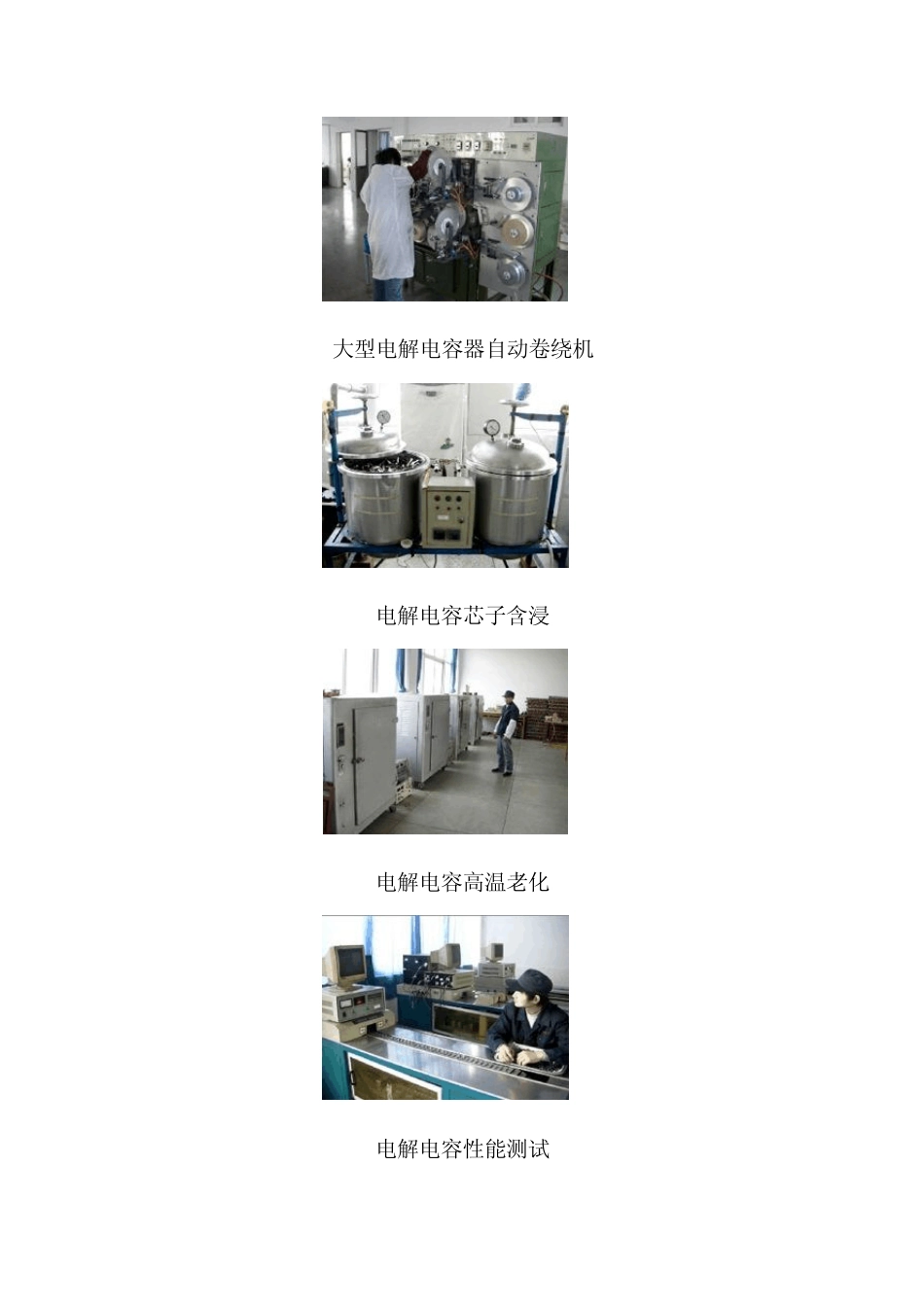

电解电容器生产工艺流程 铝电解电容器主要原材料: 阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、华司、套管、垫片等 生产工序 切割、卷绕、含浸、装配、老化、封口、印刷、套管、测量、包装、检验等 电解电容原材料分切 小型电解电容器自动卷绕机 大型电解电容器自动卷绕机 电解电容芯子含浸 电解电容高温老化 电解电容性能测试 铝电解电容制造进程： 第一步：铝箔的腐化。 倘若拆开一个铝电解液电容的外壳，你会看到内里是几多层铝箔和几多层电解纸，铝箔和电解纸贴附在一起，卷绕成筒状的机关，这样每两层铝箔中间便是一层吸附了电解液的电解纸了。 铝箔的制造要领。为了增大铝箔和电解质的战争面积，电容中的铝箔的外观并不是平滑的，而是通过电化腐化法，使其外观形成崎岖不屈的形状，这样不妨增大7~8倍的外观积。电化腐化的工艺是较量庞杂的，此中涉及到腐化液的种类、浓度、铝箔的外观状态、腐化的速率、电压的动态均衡等等。 第二步：氧化膜形成工艺。 铝箔通过电化腐化后，就要运用化学方法，将其外观氧化成三氧化二铝——也便是铝电解电容的介质。在氧化之后，要仔细检讨三氧化二铝的外观，看是否有雀斑也许龟裂，将不足格的清除在外。 第三步：铝箔的切割。 这个措施很简单明白。便是把一整块铝箔，切割成几多小块，使其适当电容制造的必要。 第四步：引线的铆接。 电容外部的引脚并不是直连接到电容内部，而是经过内引线与电容内部连结的。因此，在这一步当中我们就必要将阳极和阴极的内引线，与电容的外引线经过超声波键正当连结在一起。外引线通常采纳镀铜的铁线也许氧化铜线以削减电阻，而内引线则直接采纳铝线与铝箔直接相连。大众注意这些小小的措施无一过错细密加工要求很高。 第五步：电解纸的卷绕。 电容中的电解液并非直接灌进电容，呈液态浸泡住铝箔，而是经过吸附了电解液的电解纸与铝箔层层贴合。这当中，选用的电解纸与平凡纸张的配方有些分歧，是呈微孔状的，纸的外观不及有杂质，不然将影响电解液的身分与性能。而这一步，便是将没有吸附电解液的电解纸，和铝箔贴在一块，然后卷进电容外壳，使铝箔和电解纸形成近似“101010”的隔断状态。 第六步：电解液的浸渍。 当电解纸卷绕完毕之后，就将电解液灌进去，使电解液浸渍到电解纸上。随着电解液配方的革新以及电解纸制造技能的提拔，目前铝电解液电容的ESR值也逐渐得以提拔，酿成往日的几多分之一。 第七步：装配。 这一步便是将...
