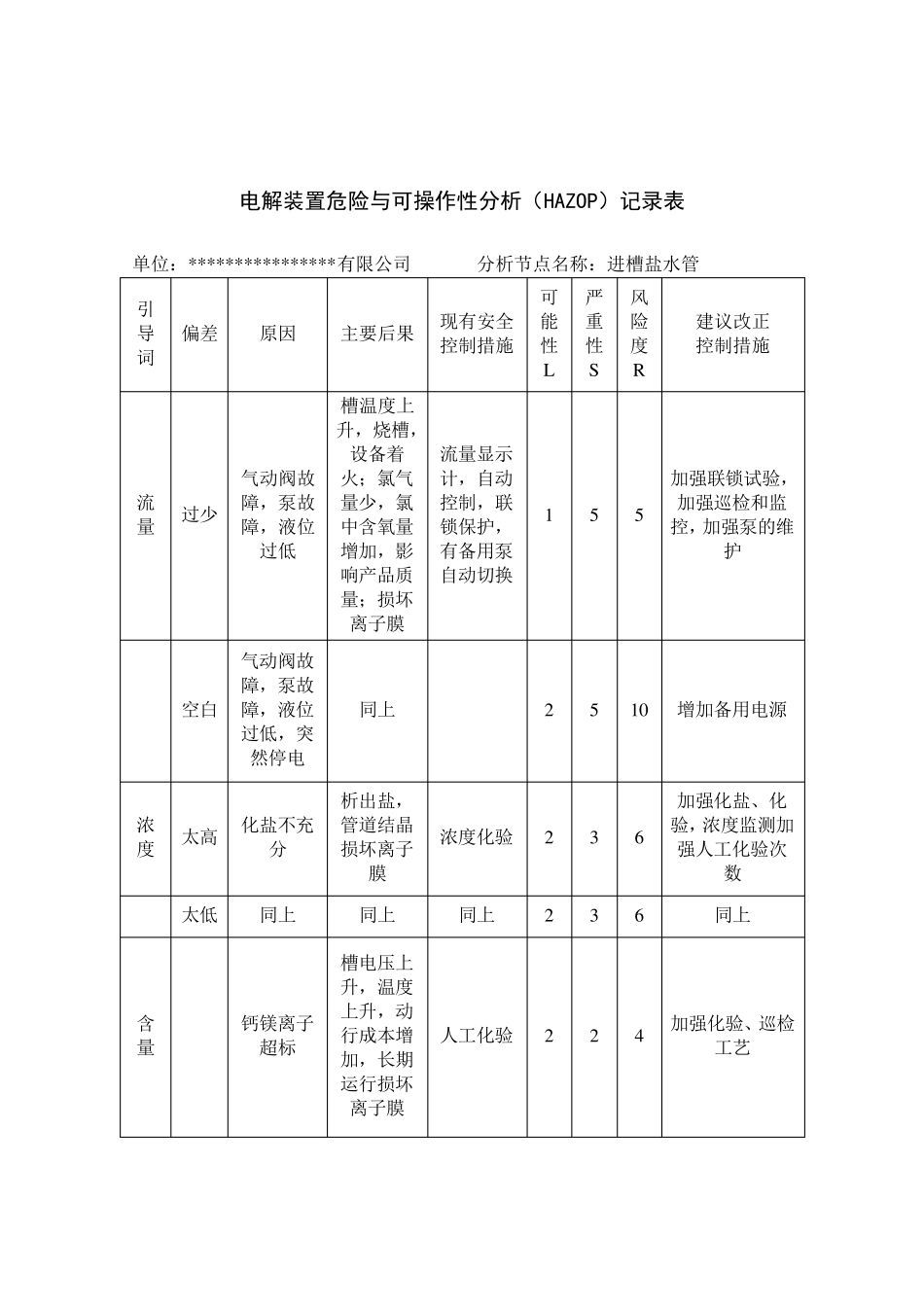

电解装置危险与可操作性分析（HAZOP）记录表 单位：****************有限公司 分析节点名称：进槽盐水管 引导词 偏差 原因 主要后果 现有安全控制措施 可 能 性 L 严 重 性 S 风 险 度 R 建议改正 控制措施 流量 过少 气动阀故障，泵故障，液位过低 槽温度上升，烧槽，设备着火；氯气量少，氯中含氧量增加，影响产品质量；损坏离子膜 流量显示计，自动控制，联锁保护，有备用泵自动切换 1 5 5 加强联锁试验，加强巡检和监控，加强泵的维护 空白 气动阀故障，泵故障，液位过低，突然停电 同上 2 5 10 增加备用电源 浓度 太高 化盐不充分 析出盐，管道结晶损坏离子膜 浓度化验 2 3 6 加强化盐、化验，浓度监测加强人工化验次数 太低 同上 同上 同上 2 3 6 同上 含量 钙镁离子超标 槽电压上升，温度上升，动行成本增加，长期运行损坏离子膜 人工化验 2 2 4 加强化验、巡检工艺 电解装置危险与可操作性分析（HAZOP）记录表 单位：****************有限公司 分析节点名称：电解槽 引导词 偏差 原因 主要后果 现有安全控制措施 可 能 性 L 严 重 性 S 风 险 度 R 建议改正 控制措施 压差 太高 阴极室比阳极室压力过高 阳极板损坏，离子膜损坏 压差报警，联锁 2 5 10 加强后继工艺的监控，加强报警联锁装置的样验，加强监控 低 负压差 离子膜损坏 同上 温度 高 进槽流量引起温度高 两室温度过高，使离子膜碳化损坏 温度显示仪 2 2 4 校验温度显示仪，加强监控 低 蒸气质量不好 过低使盐水流动性变慢，使槽电压上升 同上 同上 电流 低 振流输出小 碱中含盐上升，影响产品质量，长期低负荷运行，电解槽容易损坏，成本上升 联锁， 报警 3 2 6 高 振流输出大 电解槽损坏 联锁， 报警 2 2 4 中断 停直流电 损坏离子膜 联锁， 报警 3 2 6 加强联锁的检验 氯中含氢过高 爆炸 定期 化验 1 5 5 加强电解槽的维护，加强化验 电解装置危险与可操作性分析（HAZOP）记录表 单位：****************有限公司 分析节点名称：氢气总管 引导词 偏差 原因 主要后果 现有安全控制措施 可 能 性 L 严 重 性 S 风 险 度 R 建议改正 控制措施 压力 低 泵的出力太大，下游用氢量大 负压造成空气进入管道，爆炸 分三级报警、跳闸 2 5 10 加强后继工艺联锁灵敏度 高 氢气泵跳泵，处氯不足 电...
