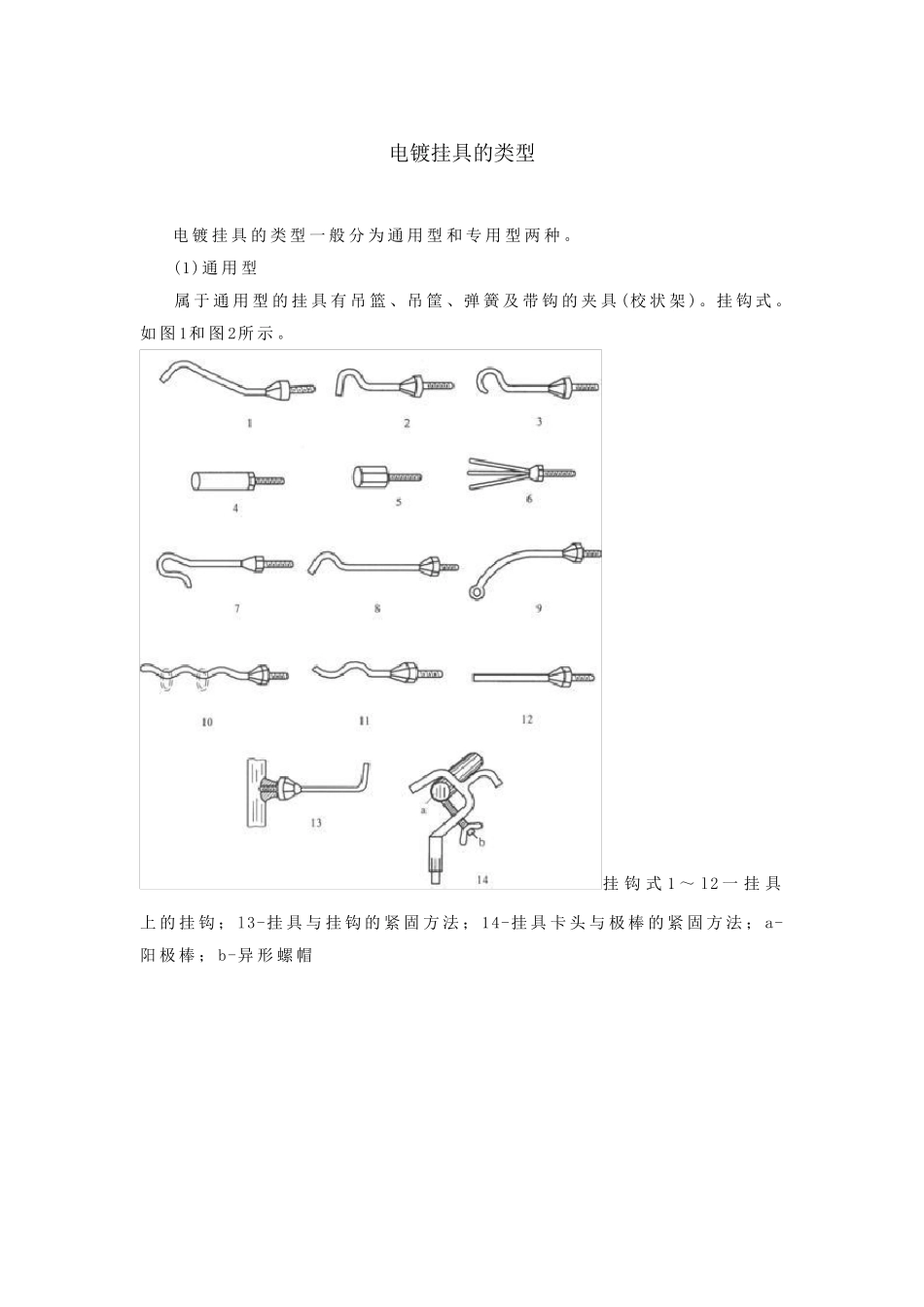

电镀挂具的类型 电镀挂具的类型一般分为通用型和专用型两种。 (1)通用型 属于通用型的挂具有吊篮、吊筐 、弹 簧 及 带 钩 的夹 具(校 状 架 )。挂钩 式 。如 图 1和图 2所 示 。 挂钩 式 1 ～ l2 一挂具上 的挂钩 ； l3-挂具与 挂钩 的紧 固 方 法 ； 14-挂具卡 头 与 极 棒 的紧 固 方 法 ； a-阳 极 棒 ； b-异 形 螺 帽 图2常用挂具的形式 (a)H=hl+h；L=150～300；，h=a+10；h1=200；d=3～5；(b)H=h+hl;L=150～300；h-依零件而定；hl=200；h2=a+10；d=3～5；(c)H=h+h1;L=300～400；h-依零件而定；hl=200；h2=a+10；L=b+10；d=5～8;(d)H=280;h=30；hl=250；L=b+8；d=5～8;(e)H=h+hl；L=300～400；h 一依零件而定；hl=200；h2=4+10；L=b+8；d=3～5；n-零件长度，mm;6-零件宽度，mm 单位mm ① 挂钩 式.如 图1和 图2所 示 . ② 弹 簧 式。 如 图3～图7所 示 。 图3常用挂具的形式 图4小零件 用的挂具的形式 图5带 弹 性 接 触 点 的镀 铬 挂具 图6小零件 镀 铬 用的挂具 图7弹簧形夹具 ③ 吊 筐 式 。 处 理 小 零 件 (除 油 、 洗 涤 及 电 镀 )往 往 采 用 各 种 细 铁 丝 制 成 的 吊 筐(如 图8所 示 )， 很 少 使 用 孔 状 铁 板 制 成 的 吊 筐 。 图8处 理 小 零 件 用 的 吊 筐 ④ 吊 篮 式 。 如 图9所 示 。 图9在液体内处理小零件用的吊篮 (2)专用型 属于专用型的挂具有某一结构的零件及某种电镀(镀铬、镀铁)专用的挂具。 ① 汽 车 活 塞 环 多 孔 性 镀铬挂具如 图1-10所 示 。活 塞 环 装 合 用的导 具如图10所 示 。 活 塞 环 镀铬用奥 具 图11活塞环装合用的导具 1-上壁；2-后壁；3-螺钉；4-销子；5-上支柱；6-后支柱；7-螺栓；8-斜撑；9-支柱；l0一右半个汽缸套;ll-右卡爪;l2-螺帽；l3-带帽螺栓；14-轴；15-左卡爪;16-手柄；l7一左半个圆筒；18;左盖，19-销；200右盖 ② 汽车 转 向 节 镀 铁 挂 具。 转 向 节 在 挂 具中 的安 装如 图12所 示 ， 转向节在挂具中的安装1-带铜钩的挂具；2-挂具心子的绝缘体；3-镀覆表面；4-圆锥部分的绝缘体;5-突缘的绝缘体；6-铅环；7-键槽铅填料;镀层沿转向节轴颈表面分布的特性见图13，突缘带有胶木绝缘罩的转向节镀铁挂具如图14所示。 镀层沿转向节轴颈表面分布的特性1，3...
