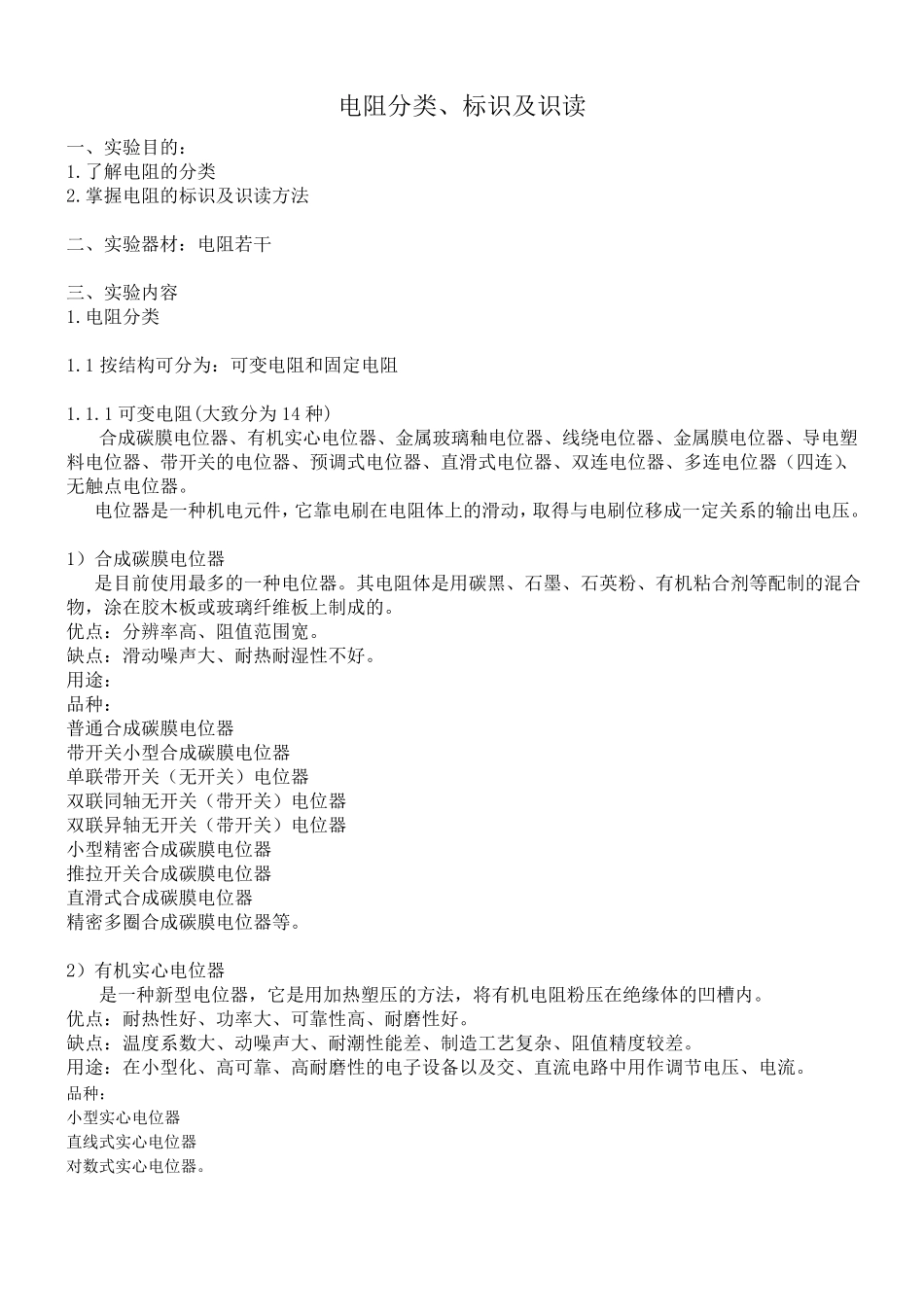

电阻分类、标识及识读 一、实验目的： 1.了解电阻的分类 2.掌握电阻的标识及识读方法 二、实验器材：电阻若干 三、实验内容 1.电阻分类 1.1 按结构可分为：可变电阻和固定电阻 1.1.1 可变电阻(大致分为 14 种) 合成碳膜电位器、有机实心电位器、金属玻璃釉电位器、线绕电位器、金属膜电位器、导电塑料电位器、带开关的电位器、预调式电位器、直滑式电位器、双连电位器、多连电位器（四连）、无触点电位器。 电位器是一种机电元件，它靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。 1）合成碳膜电位器 是目前使用最多的一种电位器。其电阻体是用碳黑、石墨、石英粉、有机粘合剂等配制的混合物，涂在胶木板或玻璃纤维板上制成的。 优点：分辨率高、阻值范围宽。 缺点：滑动噪声大、耐热耐湿性不好。 用途： 品种： 普通合成碳膜电位器 带开关小型合成碳膜电位器 单联带开关（无开关）电位器 双联同轴无开关（带开关）电位器 双联异轴无开关（带开关）电位器 小型精密合成碳膜电位器 推拉开关合成碳膜电位器 直滑式合成碳膜电位器 精密多圈合成碳膜电位器等。 2）有机实心电位器 是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。 优点：耐热性好、功 率大、可靠性高、耐磨 性好。 缺点：温 度 系数 大、动噪声大、耐潮 性能 差 、制造 工 艺 复 杂 、阻值精度 较 差 。 用途：在小型化 、高可靠、高耐磨 性的电子 设 备 以 及交 、直流 电路 中 用作 调节 电压、电流 。 品种： 小型实心电位器 直线式实心电位器 对 数 式实心电位器。 3）金属玻璃铀电位器 用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。 优点：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨。 缺点：接触电阻和电流噪声大。 用途： 4）绕线电位器 将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘架上制成。 优点：是接触电阻小，精度高，温度系数小； 缺点：分辨力差，阻值偏低，高频特性差。 用途：主要用作分压器、变阻器、仪器中调零和工作点等。 品种：有普通线绕电位器、普通多圈线绕电位器、精密多圈线绕电位器、直滑式精密多圈线绕电位器、函数式精密多圈线绕电位器等。 5）金属膜电位器 电阻体可由合金膜、金属氧化膜、金属箔等分别组成。 优点：分辩力高、耐高温、温度系数小、动噪声小、平滑性好。...
