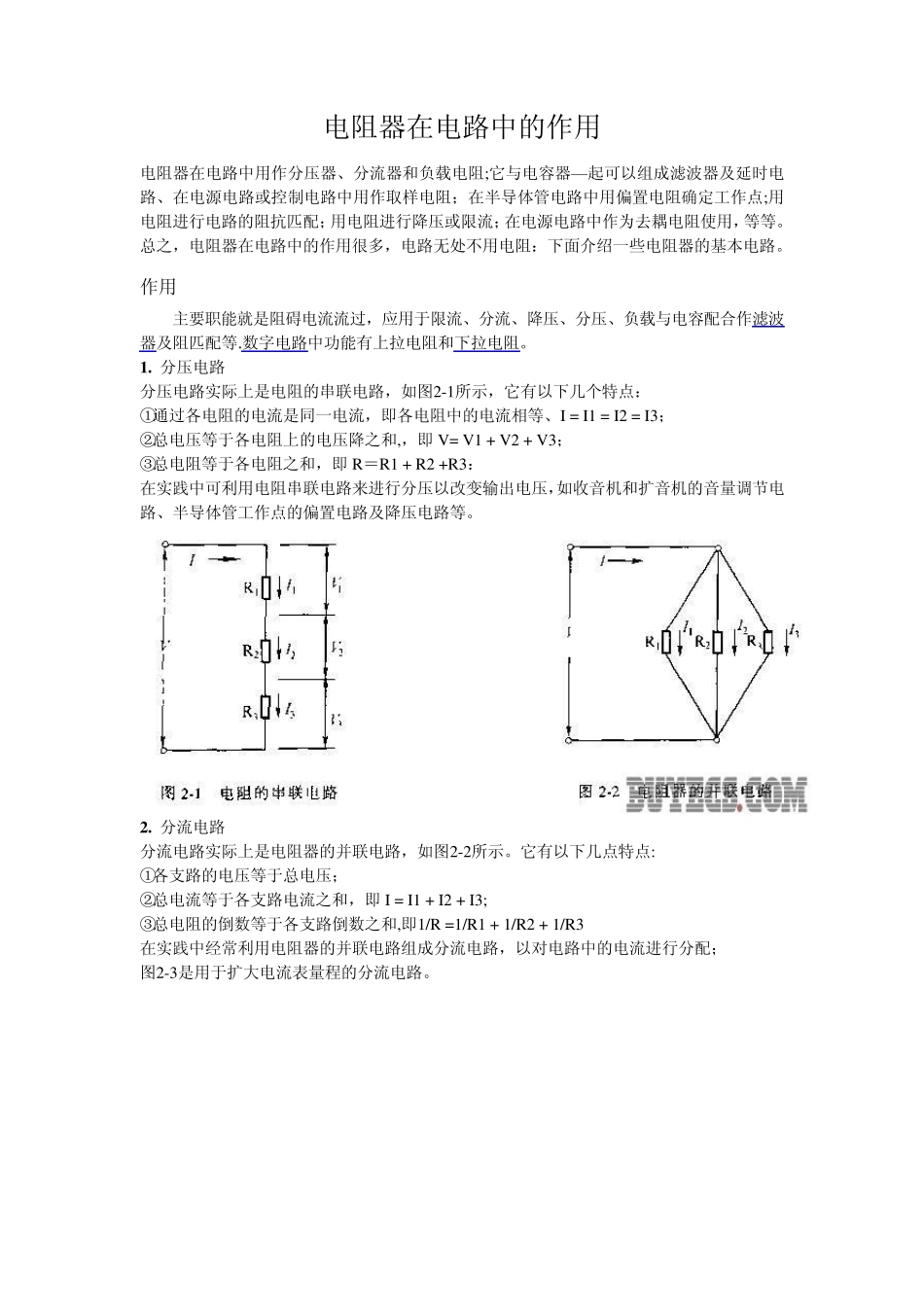

电阻器在电路中的作用_第1页
1/6
电阻器在电路中的作用_第2页
2/6
电阻器在电路中的作用_第3页
3/6
电阻器在电路中的作用 电阻器在电路中用作分压器、分流器和负载电阻;它与电容器—起可以组成滤波器及延时电路、在电源电路或控制电路中用作取样电阻;在半导体管电路中用偏置电阻确定工作点;用电阻进行电路的阻抗匹配;用电阻进行降压或限流;在电源电路中作为去耦电阻使用,等等。总之,电阻器在电路中的作用很多,电路无处不用电阻:下面介绍一些电阻器的基本电路。 作用 主要职能就是阻碍电流流过,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.数字电路中功能有上拉电阻和下拉电阻。 1 . 分压电路 分压电路实际上是电阻的串联电路,如图2-1所示,它有以下几个特点: ①通过各电阻的电流是同一电流,即各电阻中的电流相等、I = I1 = I2 = I3; ②总电压等于各电阻上的电压降之和,,即 V= V1 + V2 + V3; ③总电阻等于各电阻之和,即 R=R1 + R2 +R3: 在实践中可利用电阻串联电路来进行分压以改变输出电压,如收音机和扩音机的音量调节电路、半导体管工作点的偏置电路及降压电路等。 2 . 分流电路 分流电路实际上是电阻器的并联电路,如图2-2所示。它有以下几点特点: ①各支路的电压等于总电压; ②总电流等于各支路电流之和,即 I = I1 + I2 + I3; ③总电阻的倒数等于各支路倒数之和,即1/R =1/R1 + 1/R2 + 1/R3 在实践中经常利用电阻器的并联电路组成分流电路,以对电路中的电流进行分配; 图2-3是用于扩大电流表量程的分流电路。 电流表的满度电流为50uA.现需将它改成一个最大量程为500uA 的电流表,此时只需要在电流表两端并上一只电阻器R1即可。 根据图2-3(b)并联电路可知 I= I1 +I0 若I = 500uA,则 I1 =I - I0 = 500-50 =450uA 由于I0 * R0 =I1* R1(式中R0为电流表内阻) 求得 R1= (I0* R0)/I1= 200Ω 上述的分流电路计算结果表明,只要在50uA 表头上并联一个200Ω 的电阻,即可使表头的量程由50uA 扩大到500uA。 3 . 阻抗匹配电路 图2-4所是由电阻器组成的阻抗匹配衰减器、它接在特性阻抗不同的两个网络中间,可以起到匹配阻抗的作用。 匹配器中电阻器的阻什可由下式确定,即 式中,Z1和 Z2为网络1和网络2的阻抗,它们分别为300Ω 和75Ω。将它们代入上面两个公式中,则求得RI=259.8Ω,R2=86.6Ω。 4. R C 充放电电路 RC 充放电电路是电阻器应用的基础电路,在电子电路中会常常见到,因此了解 RC 充放电特性是非常有...
